首页/其他/其他/其他/电源模块

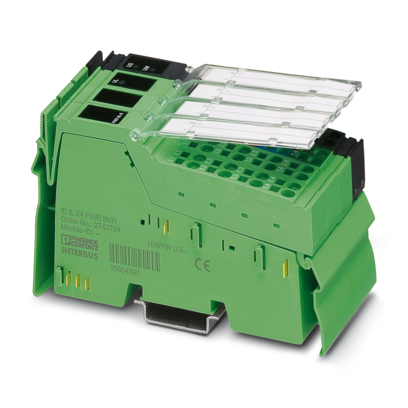

  • 电源模块-IB IL 24 PWR IN/PS-PAC

电源模块

IB IL 24 PWR IN/PS-PAC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2863135
无现货
起订量： 1
预计货期：  实际交期请联系客服

Inline电源模块，带附件（插拔式连接器和标记板），24 V DC，用于系统供电 UM、US、UL、UANA

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 尺寸
    • 宽度

      48.8 mm

    • 高度

      119.8 mm

    • 深度

      71.5 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Inline本地总线

    • 接口数

      2

    • 连接方式

      Inline数据跨接块

    • 传输速度

      500 kBit/s / 2 MBit/s

  • 系统属性

    • 模块

    • ID 代码 (dec.)

      none

    • 十六进制ID编码

      无

    • 寄存器长度

      0 位

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Inline

    • 类型

      模块

    • 特殊性质

      24 V DC

    • 特殊性质

      电源/裕度UM、US、UL、UANA

    • 绝缘特性

    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 电气特性
    • 额定条件下的最大功耗

      3 W

    • 试验区段

      7.5 V逻辑电源，24 V模拟量电源，24 V总线模块电源/功能接地 500 V AC 50 Hz 1 min

    • 试验区段

      通信电源 (UBK、UL、UANA)/I/O (UM、US) 500 V AC 50 Hz 1 min

    • 试验区段

      24 V主电源，24 V分段电源/功能接地 500 V AC 50 Hz 1 min

    • 电源

    • 外设电压范围

      19.2 V ... 30 V

    • 残波

      ±5 %

    • 最大电流耗量

      1.25 A DC

    • 电位: 24 V电源（U24V）用于生成UL和UANA

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 1.25 A DC (额定电压时；包括用于通信电源的0.75 A DC和用于模拟电压电源的0.5 A DC)

    • 电流消耗

      最小 12 mA DC (额定电压)

    • 电位: 通信电源(UL)

    • 电源电压

      7.5 V DC (通过电源跨接)

    • 最大 2 A DC

    • 电位: 模拟量模块的电源(UANA)

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 0.5 A DC

    • 电位: 主电路(UM)电源

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V ... 30 V DC (包括所有公差，包括纹波)

    • 最大 8 A (UM +US)

    • 电位: 分段回路电源(US)

    • 电源电压

      24 V DC (通过Inline连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 最大 8 A (UM +US)

  • 连接数据

    • 连接技术

    • 连接名称

      Inline连接器

    • 导线连接

    • 连接方式

      回拉式弹簧连接

    • 刚性导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

    • Inline连接器

    • 连接方式

      回拉式弹簧连接

    • 硬导线横截面

      0.08 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.08 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      28 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      75 % ... 85 % (在温度范围 -25°C ... +55°C，必需采取相应的措施以防止湿度增加（> 85%）。)

    • 允许湿度（存放/运输）

      75 % ... 85 % (当模块从车辆内取出并放进封闭的房间时，外壳会出现暂时的轻微冷凝现象。)

  • 安装
    • 安装类型

      DIN导轨安装
