首页/连接/接线端子/直通式接线端子、多导线接线端子和多层接线端子/大电流端子

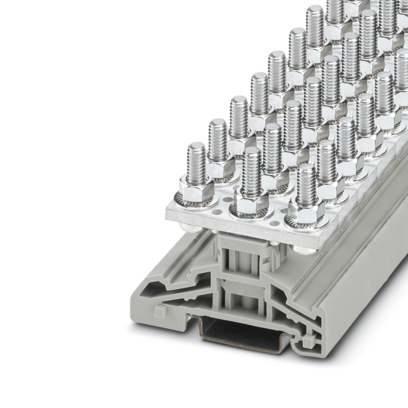

  • 大电流端子-HV M6/2
  • 大电流端子-HV M6/2
  • 大电流端子-HV M6/2
  • 大电流端子-HV M6/2

大电流端子

HV M6/2

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 3049547
无现货
起订量： 25
预计货期：  实际交期请联系客服

大电流端子， 标称工作电压: 1000 V， 额定电流: 125 A， 连接量: 2， 接线方式: 螺栓连接， 额定接线容量: 35 mm²， 安装方式: NS 35/7,5， NS 35/15， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      螺栓接线端子

    • 产品系列

      HV

    • 针距

      18 mm

    • 连接量

      2

    • 行数

      1

    • 电位

      1

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      8 kV

    • 额定条件下的最大功耗

      4.06 W

  • 连接数据
    • 每层的连接数量

      2

    • 额定横截面

      35 mm²

    • 剥线长度

      剥线长度取决于电缆接头制造商的技术规格。

    • 连接符合标准

      IEC 60947-7-1

    • 标称电流

      125 A

    • 最大负载电流

      125 A (当连接截面积为35 mm²的导线时)

    • 额定电压

      1000 V

    • 额定横截面

      35 mm²

    • 电缆端头 DIN 46234:1980-03

    • 连接符合标准

      DIN 46234:1980-03

    • 横截面

      2.5 mm² ... 35 mm²

    • 横截面范围AWG

      (按IEC标准修订)

    • 孔径

      6.5 mm

    • 宽度

      15 mm

    • 螺栓长度

      22.5 mm

    • 螺栓直径

      6 mm

    • 螺纹

      M6

    • 紧固扭矩

      3 ... 6 Nm

    • 连接符合标准

      DIN 46235:1983-07

    • 横截面

      6 mm² ... 25 mm²

    • 横截面范围AWG

      (按IEC标准修订)

    • 孔径

      6.4 mm

    • 宽度

      14 mm

    • 螺栓长度

      22.5 mm

    • 螺栓直径

      6 mm

    • 螺纹

      M6

    • 紧固扭矩

      3 ... 6 Nm

    • 连接符合标准

      DIN 46237:1970-07

    • 横截面

      2.5 mm² ... 6 mm²

    • 横截面范围AWG

      (按IEC标准修订)

    • 孔径

      6.5 mm

    • 宽度

      11 mm

    • 螺栓长度

      22.5 mm

    • 螺栓直径

      6 mm

    • 螺纹

      M6

    • 紧固扭矩

      3 ... 6 Nm

  • 尺寸
    • 宽度

      16 mm

    • 端板宽度

      2 mm

    • 高度

      64 mm

    • 深度

      56.1 mm

    • NS 35/7,5深度

      56.1 mm

    • NS 35/15深度

      63.6 mm

    • 螺栓长度

      17 mm

    • 针距

      18 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 电气测试

    • 电涌电压测试

    • 测试电压设定值

      9.8 kV

    • 结果

      已通过测试

    • 温升测试

    • 温度上升要求测试

      温度上升 ≤ 45 K

    • 结果

      已通过测试

    • 短时耐受电流 35 mm²

      4.2 kA

    • 结果

      已通过测试

    • 工频耐受电压

    • 测试电压设定值

      2.2 kV

    • 结果

      已通过测试

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 机械测试

    • 机械强度

    • 结果

      已通过测试

    • 载体上的附件

    • DIN导轨/固定支点

      NS 35

    • 测试力设定值

      10 N

    • 结果

      已通过测试

  • 环境和真实条件

    • 针焰测试

    • 暴露时间

      30 s

    • 结果

      已通过测试

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2018-05

    • 频谱

      1类，B级使用寿命测试，在车体上进行

    • 频率

      f1 = 5 Hz 到 f2 = 150 Hz

    • ASD等级

      0.964 (m/s²)²/Hz

    • 加速度

      5.72g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2008-03

    • 脉冲波形

      半弦

    • 加速度

      5g

    • 电击时间

      30 ms

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      NS 35/7,5

    • 安装类型

      NS 35/15
