首页/其他/其他/其他/插拔式连接器
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035
  • 插拔式连接器-HSCP-SP 1,5-18-IO-7035

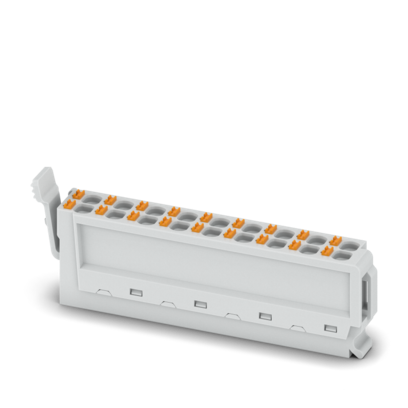

插拔式连接器

HSCP-SP 1,5-18-IO-7035

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1569965
无现货
起订量： 35
预计货期：  实际交期请联系客服

PCB直连插头， 额定横截面: 1.5 mm²， 颜色: 浅灰， 额定电流: 5 A， 额定电压(III/2): 63 V， 电位数: 18， 行数: 2， 位数: 18， 连接量: 18， 针距: 5 mm， 接线方式: 直插式弹簧连接， 安装: 直插式， 导线／PCB连接方向: 0 °， 互锁: 卡接锁紧， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB直连插头

    • 产品系列

      HSCP-SP 1,5-..-IO-..

    • 位数

      18

    • 针距

      5 mm

    • 连接量

      18

    • 行数

      2

    • 电位数目

      18

    • 安装方式

      不带

  • 电气特性

    • 特性

    • 额定电流IN

      5 A

    • 额定电压 UN

      63 V

    • 额定电压(III/2)

      63 V

    • 额定电涌电压(III/2)

      1.5 kV

    • 额定电压 (II/2)

      63 V

    • 额定电涌电压(II/2)

      0.8 kV

  • 连接数据

    • 连接技术

    • 类型

      直接插拔式连接器

    • 额定横截面

      1.5 mm²

    • 互锁

    • 锁定类型

      卡接锁紧

    • 导线连接

    • 连接方式

      直插式弹簧连接

    • 刚性导线横截面

      0.34 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.34 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      22 ... 16

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.34 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.34 mm² ... 1 mm²

    • 塞规a x b／直径

      2.4 mm x 1.5 mm / 1.9 mm

    • 剥线长度

      10 mm

  • 安装
    • 安装类型

      直插式

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 材料数据 - 壳体

    • 颜色 (外壳)

      浅灰 (7035)

    • 绝缘材料

      PBT/PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 机械数据 – 致动元件

    • 颜色 (执行机构)

      深橙色 (2011)

    • 绝缘材料

      POM

    • 阻燃等级，符合UL 94

      V0

  • 说明
    • 组装说明

      请参阅下载区内的应用说明。

    • 推荐

      印刷电路板直接连接器接触片的材料：电镀金（硬金）

    • 安全注意事项

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      • 该产品是需安装于壳体内的未密封插头。

    • 安全注意事项

      • 仅在完全插入连接器后才能操作此连接器。

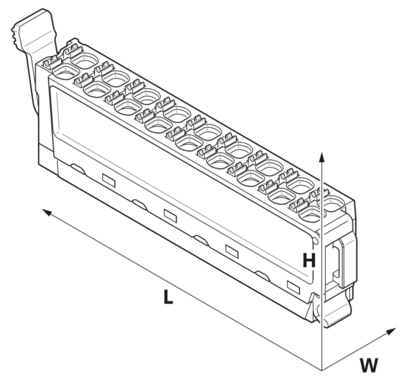

  • 尺寸
    • 宽度 [w]

      11.7 mm

    • 高度[h]

      20.9 mm

    • 长度[l]

      72.11 mm

  • 机械测试

    • 导线连接

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 重复连接和断开连接

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 拉伸测试

    • 规格

      IEC 60999-1:1999-11

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.34 mm² / 刚性 / > 15 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.34 mm² / 刚性 / > 15 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      1.5 mm² / 刚性 / > 40 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      1.5 mm² / 柔性 / > 40 N

    • 插芯中的触点底座

    • 规格

      IEC 60512-15-1:2008-05

    • 插芯触点支架
      要求 >20 N

      已通过测试

    • 极性保护和编码

    • 规格

      IEC 60512-13-5:2006-02

    • 结果

      已通过测试

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      18

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 额定绝缘电压 (III/2)

      63 V

    • 额定电涌电压(III/2)

      1.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      0.5 mm

    • 最小爬电距离(II/2)

      0.63 mm

    • 额定绝缘电压 (II/2)

      63 V

    • 额定过电压 (II/2)

      0.8 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      0.2 mm

    • 最小爬电距离(II/2)

      0.63 mm

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      5g (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03

    • 插入／拔出周期

      50

    • 气候测试

    • 规格

      IEC 61984:2008-10

    • 腐蚀应力

      0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

    • 热应力

      105 °C/168 h

    • 大功率频率耐受电压

      0.5 kV

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半弦

    • 加速度

      15g

    • 电击时间

      11 毫秒

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 环境条件

    • 环境温度（运行）

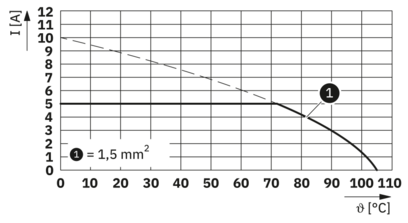

      -40 °C ... 70 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装

    • 外包装类型

      纸箱
