首页/连接/固定式连接器和插拔式连接器/大电流穿墙端子/穿墙端子
  • 穿墙端子-HDFKV 50
  • 穿墙端子-HDFKV 50
  • 穿墙端子-HDFKV 50

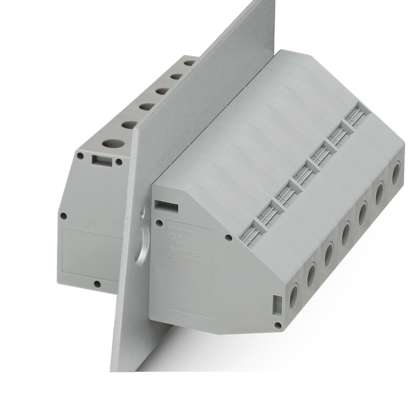

穿墙端子

HDFKV 50

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 0708522
无现货
起订量： 10
预计货期：  实际交期请联系客服

穿墙端子， 接线方式: 带压片的螺钉连接， 带压片的螺钉连接， 位数: 1， 负载电流: 150 A， 横截面: 16 mm² - 50 mm²， 导线连接方向与拔插方向的夹角: -90 °， 宽度: 18.8 mm， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      嵌板穿通接线柱块

    • 产品系列

      HDFKV 50

    • 位数

      1

    • 针距

      18.8 mm

    • 连接量

      2

    • 行数

      1

    • 电位数目

      1

    • 数据管理状态

    • 产品审核修订

      03

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定电流IN

      150 A

    • 额定电压 UN

      690 V

    • 额定电压(III/3)

      690 V

    • 额定电涌电压(III/3)

      8 kV

  • 连接数据

    • 连接技术

    • 连接器系统

      HDFK 50

    • 额定横截面

      50 mm²

    • 导线连接 外部

    • 连接方式

      带压片的螺钉连接

    • 导线连接方向与拔插方向的夹角

      -90 °

    • 刚性导线横截面

      16 mm² ... 50 mm²

    • 柔性导线横截面

      16 mm² ... 50 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      10 mm² ... 50 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      10 mm² ... 50 mm²

    • 2根横截面相同的导线，刚性导线

      6 mm² ... 16 mm²

    • 2根横截面相同的导线，柔性导线

      10 mm² ... 16 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      6 mm² ... 16 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      6 mm² ... 10 mm²

    • 塞规

      B10

    • 剥线长度

      24 mm

    • 紧固扭矩

      6 Nm ... 8 Nm

    • 导线连接 内部

    • 连接方式

      带压片的螺钉连接

    • 导线连接方向与拔插方向的夹角

      -90 °

    • 刚性导线横截面

      16 mm² ... 50 mm²

    • 柔性导线横截面

      16 mm² ... 50 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      10 mm² ... 50 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      10 mm² ... 50 mm²

    • 2根横截面相同的导线，刚性导线

      6 mm² ... 16 mm²

    • 2根横截面相同的导线，柔性导线

      10 mm² ... 16 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      6 mm² ... 16 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      6 mm² ... 10 mm²

    • 塞规

      B10

    • 剥线长度

      24 mm

    • 紧固扭矩

      6 Nm ... 8 Nm

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      镀锡

    • 材料数据 - 壳体

    • 颜色 (外壳)

      灰色 (7042)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 说明

    • 安全注意事项

    • 安全注意事项

      • 仅允许合格的电气专业人员安装和操作产品。
      合格人员必须熟悉电气工程基础知识，才能识别和预防危险。

    • 安全注意事项

      • 遵守此处的技术数据规定，并参考“下载”区域内列出的文档。下载区域内包含例如安装说明、技术图纸和3D数据等重要信息。

    • 安全注意事项

      • 电缆进线通道没有防触电安全保护。在通电的情况下，不要连接端子或断开端子连接。采取适当的步骤措施确保防触电保护。

    • 安全注意事项

       与壳体之间没有电气连接。请确保为绿色/黄色型号以及带PE标志的产品提供保护接地。

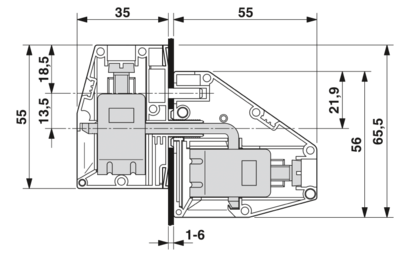

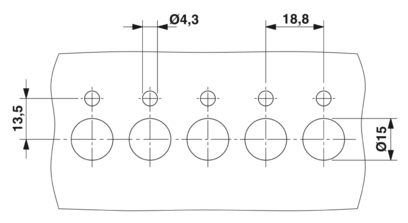

  • 尺寸
    • 针距

      18.8 mm

    • 宽度 [w]

      18.8 mm

    • 高度[h]

      56 mm

    • 外部尺寸

    • 宽度 [w]

      18.8 mm

    • 高度[h1]

      56 mm

    • 长度[l1]

      55 mm

    • 内部尺寸

    • 宽度 [w]

      18.8 mm

    • 高度[h2]

      55 mm

    • 长度[l2]

      35 mm

  • 电气测试

    • 电气间隙和爬电距离 | 1. 绝缘配合

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      690 V

    • 额定电涌电压 (III/3)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      8 mm

    • 最小爬电距离(III/3)

      8 mm

    • 电气间隙和爬电距离 |

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      690 V

    • 额定电涌电压 (III/3)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      8 mm

    • 最小爬电距离(III/3)

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 100 °C (取决于电流承载能力/衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
