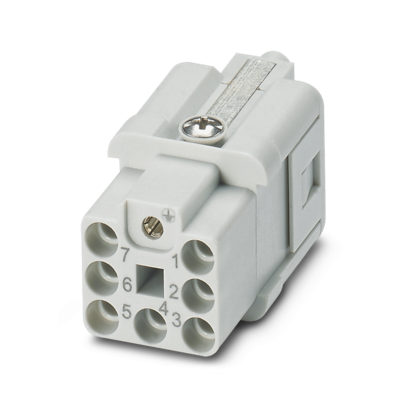

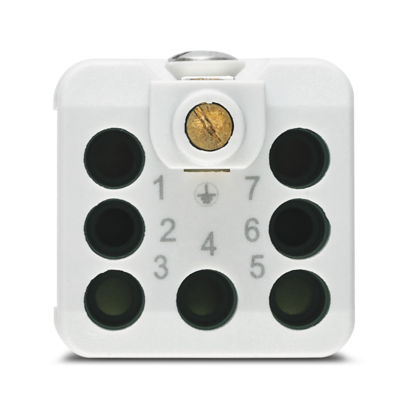

插芯

HC-Q07-I-CT-F

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1418623
无现货
起订量： 1
预计货期：  实际交期请联系客服

插芯，位数: 7+PE， 尺寸: D7， 每位接线数目: 1， 孔式插头， 压接， 400 V，12 A， 0.14 mm² ... 2.5 mm²

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      适用HC-D7系列外壳和CK1.6-ED压接插针（压接插针选配）

    • 概述

      仅在无负载/电压时，才能插拔连接器。

  • 安装
    • 组装说明

      为确保正确使用，需安装在至少具有IP54防护等级的外壳中

    • 组装说明

      四种不同的防插错编码选项，用于防止错误匹配。

    • 组装说明

      插芯包括IP67密封螺栓。

  • 产品属性
    • 产品类型

      固定芯数的插芯

    • 系列

      HC-Q

    • 类型

      D7

    • 位数

      7

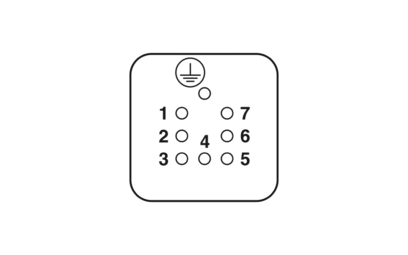

    • 连接图表

      7+PE

    • 触点编码

      1 - 7

    • 每位接线数目

      1

    • 触点类型

      车削

    • 触点类型

      冲压

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

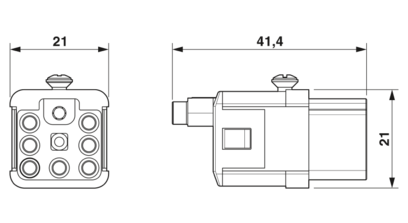

  • 尺寸
    • 宽度

      21 mm

    • 高度

      40.1 mm

    • 长度

      21 mm

    • 机械特性

    • 接点直径

      1.6 mm

  • 连接数据

    • 连接技术

    • 连接系统

      压接

    • 连接系统

      PE 连接

    • 每位接线数目

      1

    • 连接符合标准

      IEC / EN

    • 导线连接

    • 导线横截面

      0.14 mm² ... 2.5 mm²

    • 可连接导线横截面AWG

      26 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉)

    • 单根电线的剥线长度

      8 mm

    • 单根电线的剥线长度

      6 mm (2.5 mm²)

  • 电气特性
    • 额定电压(III/3)

      400 V

    • 额定过电压

      6 kV

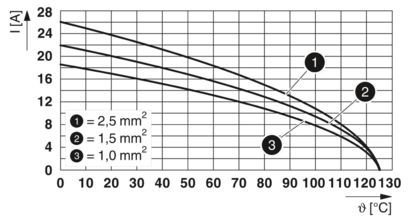

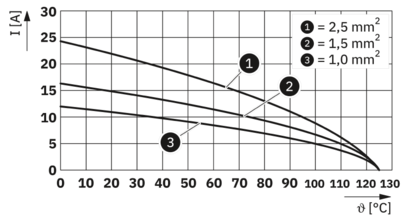

    • 额定电流

      12 A

    • 测试电压

      6 kV

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      铜合金

    • 材料接触表面

      Ag（选配Au）

    • 接触件载体材料

      PC

    • 标准/条例

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C (包括针位加热)

  • 标准和规范
    • 结构和测试规定

      DIN VDE 0627/86

    • 结构和测试规定

      DIN VDE 0110/02.79

    • 结构和测试规定

      DIN VDE 0110-1/04.97

    • 结构和测试规定

      IEC 60664-1，DIN IEC 60512

    • 结构和测试规定

      IEC 60352

    • 测试

      DIN VDE 0627/86

    • 测试

      DIN VDE 0110/02.79

    • 测试

      DIN VDE 0110-1/04.97

    • 测试

      IEC 60664-1，DIN IEC 60512

    • 测试

      IEC 60352

    • 测试

    • 标准/规范

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)
