首页/其他/其他/其他/插芯模块

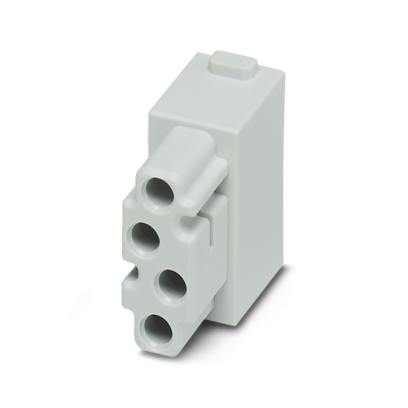

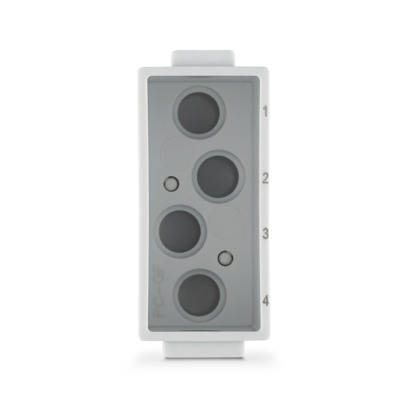

  • 插芯模块-HC-M-04-KT-F
  • 插芯模块-HC-M-04-KT-F
  • 插芯模块-HC-M-04-KT-F
  • 插芯模块-HC-M-04-KT-F
  • 插芯模块-HC-M-04-KT-F

插芯模块

HC-M-04-KT-F

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1417370
无现货
起订量： 5
预计货期：  实际交期请联系客服

插芯模块，位数: 4xKOAX， 电源针位: 0， 控制针位: 4， 孔式插头， 焊接和压接， 48 V，2 A， 0.2 mm² ... 0.8 mm²， 应用: 信号

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      对于B6至B48型HEAVYCON外壳，需要HC-M-B…MF-...模块支架，压接插针HC-M-04-KOAX... （压接插针不包含在供货范围内）

    • 概述

      仅在无负载/电压时，才能插拔连接器。

    • 概述

      必须使用导向销(HC-CST)和插座(HC-CBU)来防止因未对齐而导致的尖端碰撞。

    • 概述

      同轴插针的“孔式“和”针式“名称用法有别于单位插针。适配附件请见电子商店。

  • 产品属性
    • 产品类型

      同轴插芯，模块化

    • 系列

      HC-M-04-KOAX

    • 应用

      信号

    • 位数

      4

    • 连接图表

      4xKOAX

    • 触点编码

      1 - 4

    • 出线口编号

      4

    • 模块插槽数目

      1

    • 大功率触点数

      0

    • 控制触点数

      4

    • 触点类型

      车削

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定电压(III/3)

      48 V

    • 额定过电压

      0.8 kV

    • 额定电流

      1.5 A

    • 体积电阻，相线

      ≤ 3 mΩ

    • 体积电阻，内导线

      ≤ 10 mΩ

    • 绝缘电阻

      ≥ 10 GΩ

    • 传输特征（类别）

      屏蔽数据电缆

  • 连接数据

    • 连接技术

    • 连接系统

      焊接和压接

    • 导线连接

    • 导线横截面

      0.2 mm² ... 0.8 mm²

    • 可连接导线横截面AWG

      24 ... 18

    • 单根电线的剥线长度

      2.5 mm ±0.5mm

  • 尺寸
    • 宽度

      34.2 mm

    • 高度

      32.6 mm

    • 长度

      14.6 mm

    • 机械特性

    • 接点直径

      4.8 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      铜合金

    • 材料接触表面

      Au

    • 接触件载体材料

      PC

    • 标准/条例

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)

  • 电缆/电线
    • 单根导线的剥线长度

      2.5 mm ±0.5mm

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C

  • 标准和规范

    • 测试

    • 标准/规范

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)

  • 安装
    • 组装说明

      为确保正确使用，需安装在至少具有IP54防护等级的外壳中

    • 组装说明

      适用HC-M-04-ST-KOAX...插针
