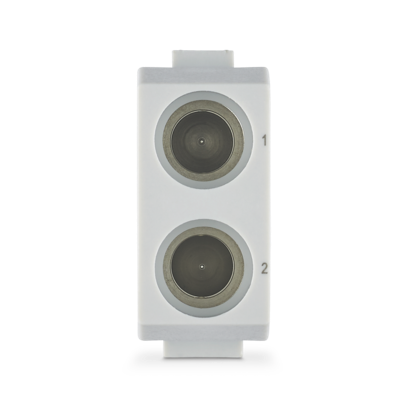

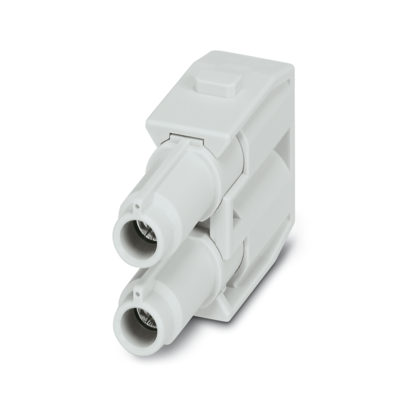

插芯模块

HC-M-02-AT-F-16

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1417296
有现货
起订量： 2
预计货期：  实际交期请联系客服

插芯模块，位数: 2， 电源针位: 2， 控制针位: 0， 孔式插头， 轴向螺钉连接， 690 V，70 A， 4 mm² ... 25 mm²， 应用: 电源

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      用于HEAVYCON HC-B6至B48外壳，需要使用HC-M-MHR...铰接式固定支架，轴向连接使用2.5 mm内六角扳手

    • 概述

      仅在无负载/电压时，才能插拔连接器。

    • 概述

      必须使用一把2.5 mm六角扳手建立轴向螺钉连接（仅适用于柔性导线）

  • 安装
    • 组装说明

      为确保正确使用，需安装在至少具有IP54防护等级的外壳中

    • 组装说明

      轴向连接技术注意事项：
      仅适用于绞线。此处给出的导线横截面是指所使用导线的几何横截面。
      在使用前必须检查几何横截面与额定电缆横截面大不相同的电缆。
      轴向连接技术连接空间专为符合VDE 0295 5级要求的细芯电缆设计。其它结构的电缆（例如6级电缆）在使用前必须进行检查。
      安装说明

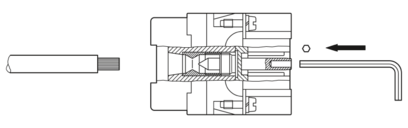

      在安装之前，请确保已完全松开了锥形螺丝（腔室已打开）。电缆不得扭绞在一起。必须将绞线尽可能推入触点腔内到底（直至绝缘接触到触点）。固定绞线的位置，并用内六角扳手拧紧。已经用过的导线在再次使用之前必须剪掉其端部。端子螺丝只能够重复拧紧一次，以防止弄断绞合线。为避免损坏触点，必须通过机械方式使绞线/电缆与接线点保持适当的距离（例如在板上作有开口时）。有关正确操作方式的说明，请见DIN VDE 0100-520:2003-06。不使用的接口必须以最大扭矩拧紧。

    • 六角螺钉

      SW2,5

  • 产品属性
    • 产品类型

      模块化插芯

    • 系列

      HC-M-02

    • 应用

      电源

    • 位数

      2

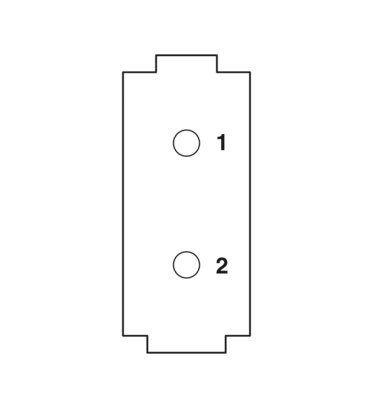

    • 连接图表

      2

    • 触点编码

      1 - 2

    • 模块插槽数目

      1

    • 大功率触点数

      2

    • 控制触点数

      0

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 连接数据

    • 连接技术

    • 连接系统

      轴向螺钉连接

    • 连接符合标准

      IEC / EN

    • 导线连接

    • 导线横截面

      4 mm² ... 25 mm² (导线横截面规格是指所用导线的几何横截面。)

    • 可连接导线横截面AWG

      16 ... 4

    • 紧固扭矩

      2 Nm (4 ... 6 mm²)

    • 紧固扭矩

      3 Nm (10 mm² ... 25 mm²)

    • 单根电线的剥线长度

      11 mm (导线外径最大7 mm)

    • 单根电线的剥线长度

      15 mm (导线外径最大10.5 mm)

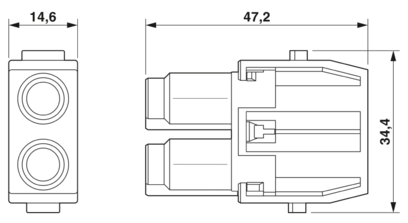

  • 尺寸
    • 宽度

      34.2 mm

    • 高度

      46.5 mm

    • 长度

      14.6 mm

    • 机械特性

    • 最小外壳高度

      72 mm

    • 接点直径

      6 mm

  • 电气特性
    • 额定电压（III/2）触点

      1000 V

    • 额定电压(III/3)

      690 V

    • 额定电涌电压(III/2)

      8 kV

    • 额定电涌电压(III/3)

      6 kV

    • 额定过电压

      6 kV

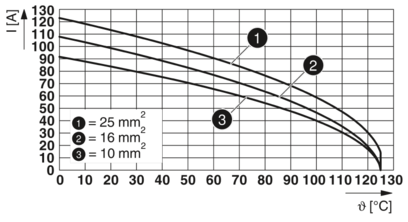

    • 额定电流

      70 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      铜合金

    • 材料接触表面

      Ag

    • 接触件载体材料

      PC

    • 标准/条例

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C

  • 标准和规范

    • 测试

    • 标准/规范

      PC: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)
