首页/其他/其他/其他/插拔式连接器组套
  • 插拔式连接器组套-HC-KIT-B24-R02
  • 插拔式连接器组套-HC-KIT-B24-R02

插拔式连接器组套

HC-KIT-B24-R02

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1409752
无现货
起订量： 1
预计货期：  实际交期请联系客服

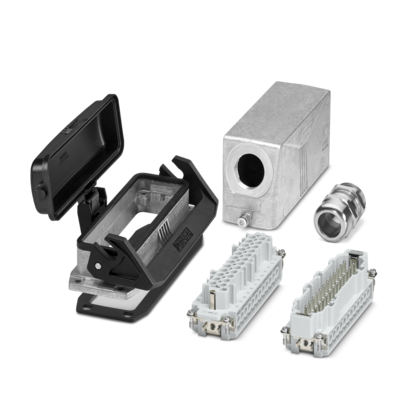

插拔式连接器套件，包括：B24插头外壳和面板安装基座，24位插头与插座插芯， M32电缆密封

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      插拔式连接器组套

    • 外壳类型

      壳体

    • 应用

      电源

    • 类型

      B24

    • 位数

      24

    • 连接图表

      24+PE

    • 出线口编号

      1

    • 密封

      是

    • 保护盖

      是

    • 触点类型

      车削

    • 电缆出口

      水平

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定电压(III/3)

      500 V

    • 额定过电压

      6 kV

    • 额定电流

      20 A

    • 额定电压 UN

      500 V

    • 额定电流IN

      16 A

  • 连接数据
    • 连接方式

      螺钉连接

    • 连接系统

      螺钉连接

    • 导线横截面

      0.5 mm² ... 2.5 mm² (适用于带套管的柔性导线)

    • 导线横截面

      0.5 mm² ... 2.5 mm² (适用于带套管的柔性导线)

    • 可连接导线横截面AWG

      20 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.8 Nm

  • 尺寸
    • 宽度

      43 mm

    • 高度

      92 mm

    • 长度

      140 mm

    • 安装尺寸

    • 开口宽度

      35 mm

    • 开口长度

      113 mm

  • 材料规格
    • 标识材料 外壳

      铝模铸

    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      铜合金

    • 材料接触表面

      Ag

    • 接触件载体材料

      PC

    • 锁扣材料

      PA

  • 电缆/电线
    • 电缆外径

      15 mm ... 21 mm

    • 电缆外径

      17 mm ... 21 mm (用于UL 514 B)

    • 电缆外径

      14 mm ... 21 mm

  • 机械特性

    • 机械参数

    • 锁紧类型

      锁扣

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 冲击强度

      IK09

    • 环境温度（运行）

      -40 °C ... 100 °C

  • 安装
    • 安装类型

      螺钉安装
