首页/其他/其他/其他/插芯

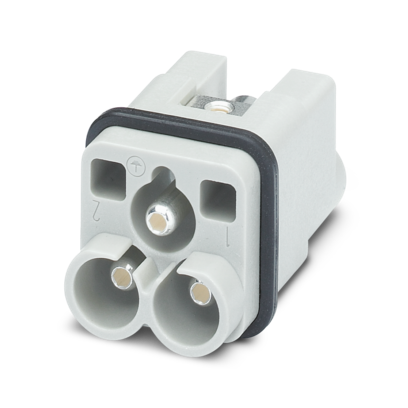

  • 插芯-HC-HS 2-D7-ESTS
  • 插芯-HC-HS 2-D7-ESTS
  • 插芯-HC-HS 2-D7-ESTS
  • 插芯-HC-HS 2-D7-ESTS
  • 插芯-HC-HS 2-D7-ESTS
  • 插芯-HC-HS 2-D7-ESTS

插芯

HC-HS 2-D7-ESTS

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1586277
有现货
起订量： 1
预计货期：  实际交期请联系客服

插芯，位数: 2+PE， 尺寸: D7， 电源针位: 2， 针式插头， 轴向螺钉连接， 400 V，40 A， 4 mm² ... 10 mm²， 应用: 电源

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      用于HC-D7外壳，轴向连接2.0 mm，六角扳手

    • 概述

      仅在无负载/电压时，才能插拔连接器。

    • 概述

      必须使用一把2 mm六角扳手建立轴向螺钉连接（仅适用于柔性导线）

  • 安装
    • 组装说明

      为确保正确使用，需安装在至少具有IP54防护等级的外壳中

    • 组装说明

      轴向连接技术注意事项：
      仅适用于绞线。此处给出的导线横截面是指所使用导线的几何横截面。
      在使用前必须检查几何横截面与额定电缆横截面大不相同的电缆。
      轴向连接技术连接空间专为符合VDE 0295 5级要求的细芯电缆设计。其它结构的电缆（例如6级电缆）在使用前必须进行检查。
      安装说明
      在安装之前，请确保已完全松开了锥形螺丝（腔室已打开）。电缆不得扭绞在一起。必须将绞线尽可能推入触点腔内到底（直至绝缘接触到触点）。固定绞线的位置，并用内六角扳手拧紧。已经用过的导线在再次使用之前必须剪掉其端部。端子螺丝只能够重复拧紧一次，以防止弄断绞合线。为避免损坏触点，必须通过机械方式使绞线/电缆与接线点保持适当的距离（例如在板上作有开口时）。有关正确操作方式的说明，请见DIN VDE 0100-520:2003-06。不使用的接口必须以最大扭矩拧紧。

    • 六角螺钉

      SW2,0

  • 产品属性
    • 产品类型

      固定芯数的插芯

    • 系列

      HC-HS

    • 应用

      电源

    • 类型

      D7

    • 位数

      2

    • 连接图表

      2+PE

    • 触点编码

      1 - 2

    • 大功率触点数

      2

    • 触点类型

      车削

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

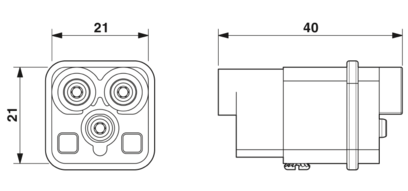

  • 尺寸
    • 宽度

      21 mm

    • 高度

      40 mm

    • 长度

      21 mm

    • 机械特性

    • 接点直径

      4 mm

  • 连接数据

    • 连接技术

    • 连接系统

      轴向螺钉连接

    • 连接符合标准

      IEC / EN

    • 导线连接

    • 导线横截面

      4 mm² ... 10 mm² (导线横截面规格是指所用导线的几何横截面。)

    • 可连接导线横截面AWG

      10 ... 8

    • 紧固扭矩

      0.5 Nm ... 0.8 Nm (用于安装在HEAVYCON壳体中的安装螺钉)

    • 紧固扭矩

      1.8 Nm

    • 单根电线的剥线长度

      8 mm +1 mm

  • 电气特性
    • 额定电压(III/3)

      400 V

    • 额定过电压

      6 kV

    • 额定电流

      40 A

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 密封材料

      NBR

    • 接触件材料

      铜合金

    • 材料接触表面

      Ag

    • 接触件载体材料

      PC

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C (包括针位加热)

  • 标准和规范
    • 结构和测试规定

      DIN VDE 0627/86

    • 结构和测试规定

      DIN VDE 0110/02.79

    • 结构和测试规定

      DIN VDE 0110-1/04.97

    • 结构和测试规定

      IEC 60664-1，DIN IEC 60512

    • 结构和测试规定

      IEC 60352

    • 测试

      DIN VDE 0627/86

    • 测试

      DIN VDE 0110/02.79

    • 测试

      DIN VDE 0110-1/04.97

    • 测试

      IEC 60664-1，DIN IEC 60512

    • 测试

      IEC 60352
