端子式连接器

HC-B 24-A-UT-PEL-F

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1648054
无现货
起订量： 5
预计货期：  实际交期请联系客服

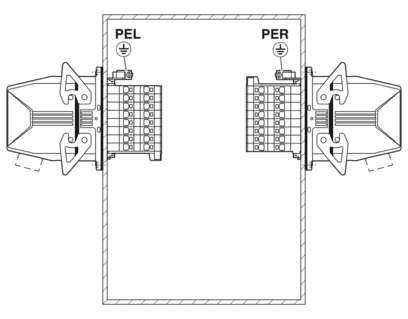

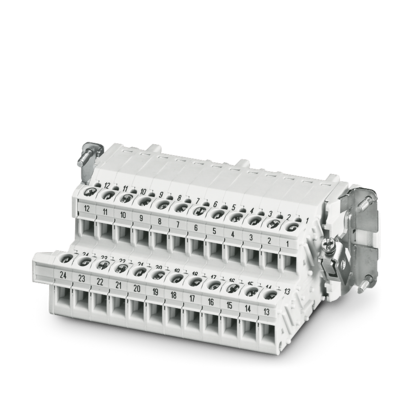

HEAVYCON端子适配器，孔式连接器，B24系列，24位，用于左侧控制柜面板，螺钉连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      适用HEAVYCON-ADVANCE安装法兰以及HEAVYCON B24系列穿板式安装底座外壳

    • 概述

      仅在无负载/电压时，才能插拔连接器。

  • 产品属性
    • 产品类型

      端子适配器

    • 产品系列

      HC-B

    • 系列

      HC-B

    • 类型

      B24

    • 位数

      24

    • 连接图表

      24+PE

    • 触点编码

      1 - 24

    • 螺丝刀刀口

      0.5 x 3.5 mm

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定电压(III/3)

      500 V

    • 额定过电压

      6 kV

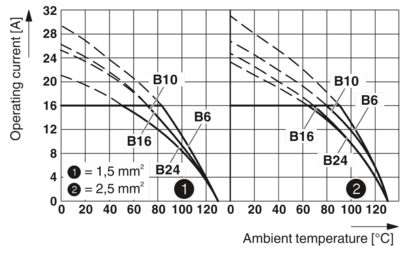

    • 额定电流

      16 A

    • SCCR

      5 kA (UL 2237)

  • 连接数据

    • 连接技术

    • 连接系统

      螺钉连接

    • 连接符合标准

      IEC / EN

    • 导线连接

    • 导线横截面

      0.5 mm² ... 2.5 mm²

    • 可连接导线横截面AWG

      20 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.8 Nm

    • 单根电线的剥线长度

      12 mm

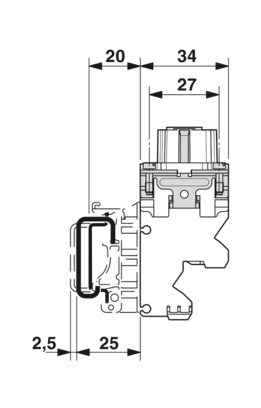

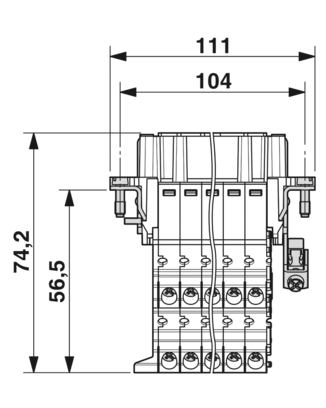

  • 尺寸
    • 宽度

      34 mm

    • 高度

      74.2 mm

    • 长度

      111 mm

    • 钻孔距离，水平

      104 mm

    • 钻孔距离，垂直

      27 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 接触件材料

      铜合金

    • 材料接触表面

      Ag

    • 接触件载体材料

      PA

    • 标准/条例

      PA

  • 电缆/电线
    • 单根导线的剥线长度

      12 mm

  • 机械特性

    • 机械参数

    • 插／拔周期

      ≥ 500

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C

  • 标准和规范
    • 结构和测试规定

      DIN EN 61984

    • 结构和测试规定

      DIN EN 60664

    • 结构和测试规定

      IEC 60352

    • 测试

      DIN EN 61984

    • 测试

      DIN EN 60664

    • 测试

      IEC 60352

    • 测试

    • 标准/规范

      PA: 铁路车辆防火 — 需要整套R22、R23和R24 符合DIN EN 45545-2标准 (风险层 HL1 - HL3)

  • 安装
    • 组装说明

      为确保正确使用，需安装在至少具有IP54防护等级的外壳中

    • 组装说明

      仅在无负载/电压时，才能插拔连接器。
