PCB端子

GKDS-EX

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1709203
无现货
起订量： 50
预计货期：  实际交期请联系客服

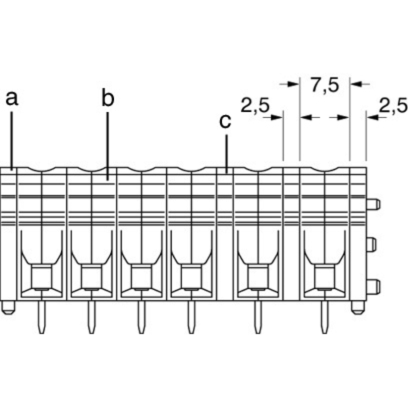

印制电路板终端， 额定电流: 20 A， 额定横截面: 2.5 mm²， 电位数: 1， 行数: 1， 每行位数: 1， 产品系列: GKDS-EX， 针距: 7.5 mm， 接线方式: 带压片的螺钉连接， 螺钉头规格: L 开槽， 安装: 波峰焊， 导线／PCB连接方向: 0 °， 颜色: 黑色， 针脚排列: 直线排列， 焊针[P]: 5 mm， 每个电势的焊针数量: 2， 包装类型: 纸箱包装。 该产品可组成不同位数的连接器！ 每组连接器的两侧都带有GRZ 2,5V-EX（1706112）法兰板。 如果连接器位数超过10位，那么每10个连接器之间至少安装一个法兰板。 当使用GRZ 2,5-EX（1724628）隔板时，最大允许的工作电压可增大到420 V。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      印制电路板终端

    • 产品系列

      GKDS-EX

    • 产品线

      COMBICON Terminals M

    • 类型

      连接器可组合

    • 位数

      1

    • 针距

      7.5 mm

    • 连接量

      1

    • 行数

      1

    • 电位数目

      1

    • 针脚排列

      直线排列

    • 每个电位的焊针

      2

  • 电气特性

    • 特性

    • 额定电流IN

      20 A

    • 额定电压 UN

      275 V

    • 额定电流/接线容量

      20 A/2.5 mm²

  • 连接数据

    • 连接技术

    • 类型

      连接器可组合

    • 额定横截面

      2.5 mm²

    • 导线连接

    • 连接方式

      带压片的螺钉连接

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 2.5 mm²

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 1 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.25 mm² ... 0.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1 mm²

    • 剥线长度

      9 mm

    • 螺钉头驱动方式

      开槽 (L)

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

  • 安装
    • 安装类型

      波峰焊

    • 针脚排列

      直线排列

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      镀锡

    • 接线点金属表面（顶层）

      锡 (5 - 7 µm Sn)

    • 接线点金属表面（中层）

      镍 (2 - 3 µm Ni)

    • 焊接区域金属表面（顶层）

      锡 (5 - 7 µm Sn)

    • 焊接区域金属表面（中层）

      镍 (2 - 3 µm Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 尺寸
    • 针距

      7.5 mm

    • 宽度 [w]

      7.5 mm

    • 高度[h]

      19.5 mm

    • 长度[l]

      19 mm

    • 高度

      20 mm

    • 焊针长度[P]

      5 mm

    • 引脚尺寸

      1.1 x 0.8 mm

    • PCB设计

    • 孔径

      1.4 mm

  • 电气测试

    • 电气间隙和爬电距离 |

    • 绝缘材料组

      I

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 80 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
