首页/连接/配电块和设备接线端子/设备接线端子
  • 设备接线端子-G 5/ 6-EX
  • 设备接线端子-G 5/ 6-EX
  • 设备接线端子-G 5/ 6-EX
  • 设备接线端子-G 5/ 6-EX

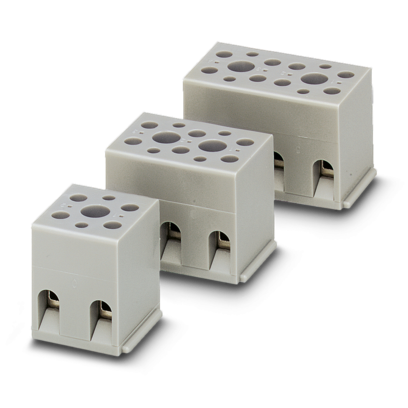

设备接线端子

G 5/ 6-EX

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2703198
无现货
起订量： 50
预计货期：  实际交期请联系客服

设备接线端子， 标称工作电压: 275 V， 额定电流: 30 A， 连接量: 12， 位数: 6， 接线方式: 螺钉连接， 额定接线容量: 4 mm²， 横截面: 0.2 mm² - 4 mm²， 安装方式: 直接螺钉连接， 颜色: 灰色

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      直通式接线端子

    • 产品系列

      G

    • 位数

      6

    • 连接量

      12

    • 行数

      1

    • 电位

      6

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 电气特性
    • 额定浪涌电压

      6 kV

    • 额定条件下的最大功耗

      1.02 W

  • 连接数据
    • 每层的连接数量

      12

    • 额定横截面

      4 mm²

    • 螺纹

      M3

    • 紧固扭矩

      0.6 ... 0.8 Nm

    • 剥线长度

      8 mm

    • 塞规

      A3

    • 连接符合标准

      IEC 60947-7-1

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 横截面 AWG

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.2 mm² ... 4 mm²

    • 导线横截面，柔性[AWG]

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 4 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 2.5 mm²

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.25 mm² ... 1.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1 mm²

    • 标称电流

      30 A

    • 最大负载电流

      32 A (当连接截面积为4 mm²的导线时)

    • 额定电压

      275 V

    • 额定横截面

      4 mm²

  • Ex数据

    • 额定参数 (ATEX/IECEx)

    • 标识

       II 2 G  Ex eb IIC Gb

    • 工作温度范围

      -60 °C ... 110 °C

    • Ex认证附件

      1205053 SZS 0,6X3,5

    • 防爆温度上升

      40 K (30.7 A / 4 mm²)

    • 额定绝缘电压

      320 V

    • 输出

      (永久)

    • Ex等级 常规

    • 标称工作电压

      352 V

    • 额定电流

      30 A

    • 最大负载电流

      30 A

    • 接触电阻

      0.25 mΩ

    • Ex 连接数据 概述

    • 扭矩范围

      0.6 Nm ... 0.8 Nm

    • 额定横截面

      4 mm²

    • 额定接线容量AWG

      12

    • 刚性接线容量

      0.2 mm² ... 4 mm²

    • 接线容量AWG

      24 ... 12

    • 柔性接线容量

      0.2 mm² ... 4 mm²

    • 接线容量AWG

      24 ... 24

    • 2根横截面相同的导线，刚性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，AWG刚性

      24 ... 16

    • 2根横截面相同的导线，柔性导线

      0.2 mm² ... 1.5 mm²

    • 2根横截面相同的导线，AWG柔性

      24 ... 16

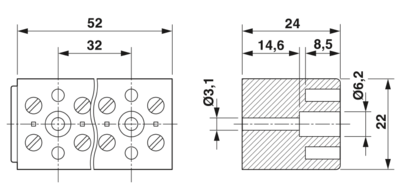

  • 尺寸
    • 宽度

      52 mm

    • 高度

      22 mm

    • 深度

      24 mm

    • 孔径

      3.2 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料组

      I

    • 绝缘材料

      PA

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 量热释热NFPA 130 (ASTM E 1354)

      28 MJ/kg

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 机械特性

    • 概述

    • 接线端子安装

      在将产品安装到安装表面时，请确保在拧紧中心螺钉时不损坏外壳

    • 机械参数

    • 开口式侧板

      否

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -60 °C ... 110 °C (考虑到自加热在内的工作温度范围；有关最高短期工作温度，请参见电气特性相对温度指数)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 环境温度（执行）

      -5 °C ... 70 °C

    • 允许湿度（运行）

      20 % ... 90 %

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范
    • 连接符合标准

      IEC 60947-7-1

  • 安装
    • 安装类型

      直接螺钉连接

    • 接线端子安装

      在将产品安装到安装表面时，请确保在拧紧中心螺钉时不损坏外壳
