首页/连接/板对板连接器/SMD针式连接器

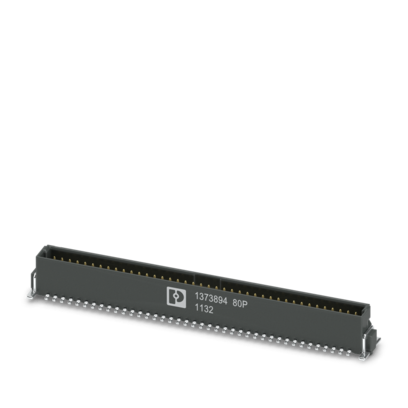

  • SMD针式连接器-FR 1,27/ 80-MV 1,75
  • SMD针式连接器-FR 1,27/ 80-MV 1,75
  • SMD针式连接器-FR 1,27/ 80-MV 1,75

SMD针式连接器

FR 1,27/ 80-MV 1,75

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1373894
无现货
起订量： 280
预计货期：  实际交期请联系客服

SMD针式连接器， 额定电流: 2.2 A， 测试电压: 840 V AC， 位数: 80， 针距: 1.27 mm， 颜色: 黑色， 触点表面: Au， 触点类型: 针式插头， 安装: SMD 焊接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      SMD针式连接器

    • 产品系列

      FR 1,27/...-MV 1,75

    • 位数

      80

    • 针距

      1.27 mm

    • 行数

      2

    • 针脚排列

      线性几何结构

  • 电气特性

    • 特性

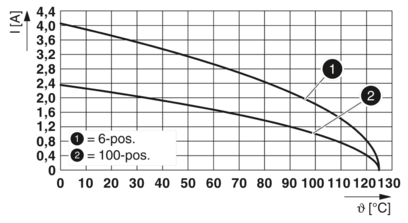

    • 额定电流IN

      2.2 A IEC 60512-5-2:2002-02 (20°C，100位)

    • 接触电阻

      10 mΩ

    • 测试电压

      840 V AC IEC 60512-4-1:2003-05

    • 数据传输

    • 数据传输速率

      12 Gbps

  • 安装
    • 安装类型

      SMD 焊接

    • 针脚排列

      线性几何结构

    • 工艺说明

    • 过程

      回流焊

    • 潮敏级别

      MSL 1

    • 分类温度 Tc

      260 °C

    • 回流焊焊接周期

      3

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      可选涂层

    • 触点区域金属表面（顶层）

      金 (Au)

    • 触点区域金属表面（中层）

      镍 (Ni)

    • 焊接区域金属表面（顶层）

      锡 (Sn)

    • 焊接区域金属表面（中层）

      镍 (Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      LCP

    • 绝缘材料组

      IIIb

    • CTI符合IEC 60112

      150

    • 阻燃等级，符合UL 94

      V0

  • 说明
    • 操作注意事项

      运行期间的允许电压取决于其应用，并应考虑到符合IEC 60664-1标准绝缘要求的电气间隙和爬电距离。

  • 尺寸
    • 针距

      1.27 mm

    • 宽度 [w]

      55.89 mm

    • 高度[h]

      7.5 mm

    • 长度[l]

      7.2 mm

    • 高度

      6.75 mm

    • 应用

    • 触点保护套

      0.9 mm

    • 介质偏差

      ± 0.7 mm 纵向和横向

    • 堆叠高度

      8 mm 公差: +1.5 mm (组合 产品范围:FR 1,27/...-FV 6,25)

    • 堆叠高度

      10.8 mm 公差: +1.5 mm (组合 产品范围:FR 1,27/...-FV 9,05)

    • 重叠长度

      1.5 mm

    • 角度公差

      ± 5 ° 纵向和横向

    • PCB设计

    • Pad几何结构

      0.8 x 1.1 mm

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-2:2002-02

    • 绝缘电阻

    • 规格

      IEC 60512-3-1:2002-02

    • 绝缘电阻，相邻接线位

      ≥ 5 GΩ

    • 电气间隙和爬电距离 |

    • 绝缘材料组

      IIIb

    • 最小电气间隙和爬电距离

      0.43 mm

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 2000 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      1.5 mm (10 Hz ... 58 Hz)

    • 加速度

      200 m/s² (58 Hz ... 2000 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03（下述）

    • 体积电阻 R1

      10 mΩ

    • 体积电阻 R2

      15 mΩ

    • 插入／拔出周期

      500

    • 绝缘电阻，相邻接线位

      ≥ 5 GΩ

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半正弦

    • 加速度

      490 m/s²

    • 电击时间

      11 毫秒

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 环境条件

    • 环境温度（运行）

      -55 °C ... 125 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      宽72 mm的卷带包装

    • [W] 编带宽度

      72 mm

    • [W2] 线圈总尺寸

      78.4 mm

    • [A] 线圈直径

      330 mm

    • 外包装类型

      透明包装袋

    • ESD等级

      (D) 静电导电

    • 规格

      DIN EN 61340-5-1 (VDE 0300-5-1): 2008-07
