首页/连接/板对板连接器/孔式连接器
  • 孔式连接器-FQ 2,54D/ 20-SH-0-BT
  • 孔式连接器-FQ 2,54D/ 20-SH-0-BT

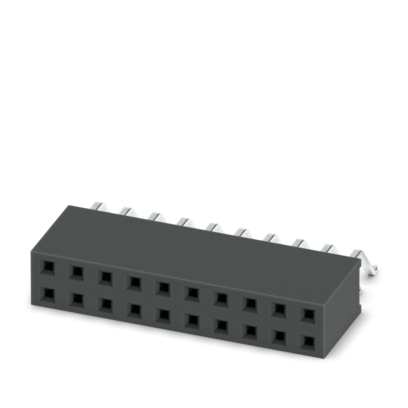

孔式连接器

FQ 2,54D/ 20-SH-0-BT

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1156904
无现货
起订量： 190
预计货期：  实际交期请联系客服

SMD踢脚线， 额定电流: 3 A， 测试电压: 500 V AC， 位数: 20， 针距: 2.54 mm， 颜色: 黑色， 触点表面: Au， 触点类型: 孔式插头， 安装: SMD 焊接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      运行期间的允许电压取决于其应用，并应考虑到符合IEC 60664-1标准绝缘要求的电气间隙和爬电距离。

  • 产品属性
    • 产品类型

      SMD踢脚线

    • 产品系列

      FQ 2,54D/...-SH

    • 位数

      20

    • 针距

      2.54 mm

    • 行数

      2

    • 针脚排列

      线性几何结构

    • 电气特性

      屏蔽

  • 电气特性

    • 特性

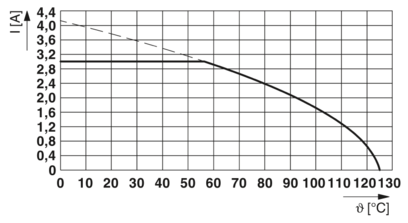

    • 额定电流IN

      3 A (20°C，80芯)

    • 接触电阻

      20 mΩ

    • 测试电压

      500 V AC IEC 60512-4-1:2003-05

    • 电气特性

      屏蔽

  • 尺寸
    • 针距

      2.54 mm

    • 宽度 [w]

      25.8 mm

    • 高度[h]

      5 mm

    • 长度[l]

      15.74 mm

    • 高度

      5 mm

    • 应用

    • 触点保护套

      0.4 mm

    • 重叠长度

      1.3 mm

    • PCB设计

    • Pad几何结构

      1.04 x 1.32 mm

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      可选涂层

    • 触点区域金属表面（顶层）

      金 (Au)

    • 触点区域金属表面（中层）

      镍 (Ni)

    • 焊接区域金属表面（顶层）

      锡 (Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

  • 连接器

    • 连接1

    • 绝缘材料

      PA

    • CTI符合IEC 60112

      600

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-2:2002-02

    • 已测芯数

      80

    • 绝缘电阻

    • 规格

      IEC 60512-3-1:2002-02

    • 绝缘电阻，相邻接线位

      > 1 GΩ

    • 电气间隙和爬电距离 |

    • 绝缘材料组

      I

    • 最小电气间隙和爬电距离

      0.4 mm

  • 机械测试

    • 插入/拔出力

    • 结果

      已通过测试

    • 周期数

      100

    • 每个接线位的插入强度约

      2.9 N

    • 每个接线位的拔出强度约

      2.9 N

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 55 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      1.52 mm

    • 加速度

      181 m/s²

    • 每轴的测试周期

      2 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03（下述）

    • 体积电阻 R1

      20 mΩ

    • 体积电阻 R2

      30 mΩ

    • 插入／拔出周期

      100

    • 绝缘电阻，相邻接线位

      > 1 GΩ

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 125 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 安装
    • 安装类型

      SMD 焊接

    • 针脚排列

      线性几何结构

    • 工艺说明

    • 过程

      回流焊

    • 潮敏级别

      MSL 1

    • 分类温度 Tc

      260 °C

  • 包装规格
    • 包装类型

      盘卷式包装
