交换机

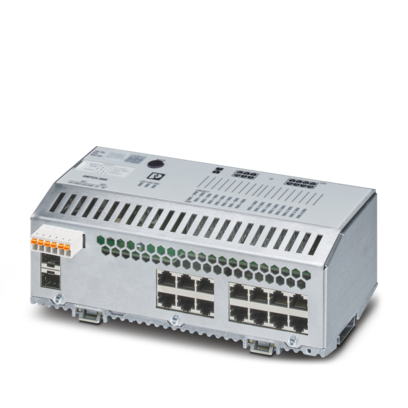

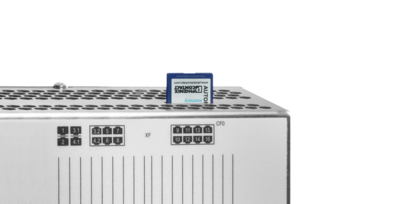

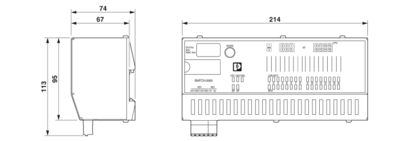

Managed Switch 2000
端子化设计
238.46 年数 (SN 29500标准,温度25°C,占空比21%)
137.07 年数 (SN 29500标准,温度40°C,占空比34.25%)
21.04 年数 (SN 29500标准,温度70°C,占空比100%)
扩展的温度范围
开发过程已通过IEC 62443-4-1认证
与IEC 62443-4-2兼容
≥ 1.9 µs (存储和转发模式,10/100/1000 Mbps,取决于帧大小)
III (VDE 0106)
2
RMON History
LLDP (Link Layer Discovery Protocol)
SNMP-Traps
N:1-Portmirroring
ACD (Address Conflict Detection)
SysLog
CRC-Surveillance
存储转发交换机,符合IEEE 802.3标准要求
典型值 24 V DC
Conformance-Class B
PROFINET设备
Fast Startup
Quality of Service (8个优先级)
Class of Service
DiffServ/DSCP
Port-Priorisierung
VLAN (最多32个VLAN)
IGMP Snooping/Querier (v1/v2)
Auto-Query-Port
Extended Multicast Filtering
DHCP客户端
DHCP Option 82 (Relay Agent)
DHCP-Server (基于地址池,基于端口)
BootP
DCP (Discovery and Configuration Protocol)
8k
基于网络的管理 (HTTP/HTTPS)
基于角色的用户管理 (LDAP,RADIUS)
SNMPv1/v2/v3
Command Line Interface (Telnet、SSH)
MRP (Media Redundancy Protocol)
RSTP (Rapid Spanning Tree Protocol)
FRD (Fast Ring Detection)
Large Tree Support
LACP (Link Aggregation Control Protocol)
PROFINET S2系统冗余
LED:US1、US2(电源电压),失灵(报警触点),每个以太网端口2个LED(链接/活动和速度)
巨型帧 (最高9,600字节)
MMS和GOOSE的传输 (IEC 61850-8-1)
Modbus/TCP的传输
SNTP (Simple Network Time Protocol)
MAC-based, RADIUS (IEEE 802.1X),MAC Authentication Bypass
存储转发交换机,符合IEEE 802.3标准要求
US1/2 供电电压US1、US2 绿色LED灯
FAIL Div. 红色LED
LNK/ACT 连接状态 绿色LED灯
SPD 数据传输率 绿色/橙色LED
12.35 W (US = 最大,Tamb = 最大)
24 V电源/功能接地 500 V DC 1 min
以太网接口/其他所有电位 2.25 kV DC 1 min
铜缆
FO

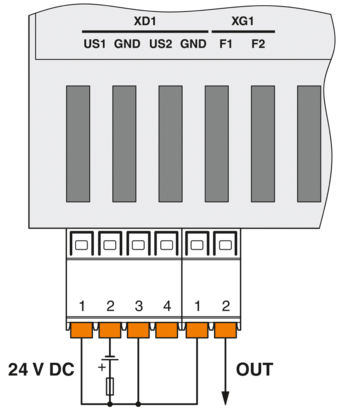

24 V DC (冗余)
19.2 V DC ... 32 V DC
通过 COMBICON,可连接导线最大横截面 2.5 mm²
3.6 VPP (在允许的电压范围内)
680 mA (US = 最小,Tamb = 最大)
460 mA (US = 24 V DC以及25 °C环境温度下)
典型值 24 V DC
直插式弹簧连接
仅使用满足温度范围要求(-40 °C ... 75 °C)的铜制连接电缆
0.2 mm² ... 1.5 mm²
0.2 mm² ... 2.5 mm²
24 ... 16
10 mm
IP20
-40 °C ... 70 °C
-40 °C ... 85 °C
10 % ... 95 % (无冷凝)
10 % ... 95 % (无冷凝)
30g (EN 60068-2-27)
符合IEC 60068-2-6: 5g,150 Hz
79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减)
79 kPa ... 108 kPa 最高可达海拔2000 m (无衰减)
是
cULus
ISA S71.04.2013 G3 Harsh Group A
B
B
A
B
Required protection according to the Rules shall be provided upon installation on board
符合2014/30/EU电磁兼容指令
EN 61000-6-2 EN 61000-4-2 (ESD) 标准 B
EN 61000-6-2 EN 61000-4-3(电磁场) 标准 A
EN 61000-6-2 EN 61000-4-4(EFT脉冲) 标准 A
EN 61000-6-2 EN 61000-4-5(过电压) 标准 A
EN 61000-6-2 EN 61000-4-6(线路噪音屏蔽) 标准 A
EN 61000-6-2 EN 61000-6-4(干扰) 级 A
EN 61000-6-2 EN 61000-6-4(传导干扰) 级 A
EN 61000-6-2
EN 61000-6-4
存储转发交换机,符合IEEE 802.3标准要求
LED:US1、US2(电源电压),失灵(报警触点),每个以太网端口2个LED(链接/活动和速度)
