首页/连接/控制器系统布线/控制器专用的系统布线/端子模块
  • 端子模块-FLKM-D25 SUB/B/KDS3-MT/TU810/P
  • 端子模块-FLKM-D25 SUB/B/KDS3-MT/TU810/P

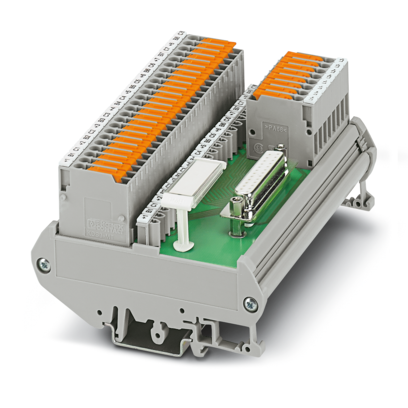

端子模块

FLKM-D25 SUB/B/KDS3-MT/TU810/P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2304539
无现货
起订量： 1
预计货期：  实际交期请联系客服

VARIOFACE模块，适用于ABB S800 I/O，带刀闸分断端子，有专用标记（+1、B1、C1、+2、B2、C2、... +8、B8、C8）

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      接口模块

    • 位数

      25

    • 通道数目

      2

    • 通道数目

      4

    • 通道数目

      8

    • 通道数目

      16

    • 绝缘特性: 电气间隙和爬电距离

    • 绝缘

      功能性绝缘

    • 过电压类别

      II

    • 污染等级

      2

  • 电气特性
    • 标称工作电压 (AC)

      ≤ 30 V AC

    • 标称工作电压 (DC)

      ≤ 60 V DC

    • 电流 (每分支)

      ≤ 2 A

    • 电流 (L1-, L2-)

      ≤ 4 A

    • 电流 (L1+, L2+)

      ≤ 8 A

    • 电流 (引脚1、14、2、15、11、24、12、25)

      ≤ 4 A

    • 电气间隙和爬电距离

    • 额定绝缘电压

      63 V

    • 额定过电压

      0.6 kV (1.2 / 50 μs)

    • 所支持的控制器 ABB S800 I/O

    • 适用的I/O卡件

      DI810

    • 适用的I/O卡件

      DI811

    • 适用的I/O卡件

      DI818

    • 适用的I/O卡件

      DI830

    • 适用的I/O卡件

      DI831

    • 适用的I/O卡件

      DI840

    • 适用的I/O卡件

      DI885

    • 适用的I/O卡件

      DO814

    • 适用的I/O卡件

      DO818

    • 适用的I/O卡件

      AI810

    • 适用的I/O卡件

      AI815

    • 适用的I/O卡件

      AI845

  • 连接数据

    • 接口1（控制层）

    • 连接符合标准

      IEC 60807-2

    • 连接方式

      D-SUB孔式插座板

    • 螺纹

      UNC 4-40

    • 连接量

      1

    • 位数

      25

    • 插／拔周期

      > 500

    • 针距

      2.77 mm

    • 接口2（现场侧）

    • 连接方式

      带有刀闸分断的螺钉接线

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 位数

      32

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 刚性导线横截面（2条具有相同横截面的导线）

      0.2 mm² ... 1 mm²

    • 柔性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm² (不带塑料套管的冷压头)

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm² (带塑料套管的冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.2 mm² ... 1 mm²

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.25 mm² ... 0.75 mm² (不带塑料套管的冷压头)

    • 柔性导线横截面（2条具有相同横截面的导线）

      0.5 mm² ... 1 mm² (带塑料绝缘套管的TWIN套管)

    • 可连接导向横截面 AWG

      24 ... 12

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 针距

      5.08 mm

    • 接口3（现场侧）

    • 连接方式

      测试插座

    • 位数

      24

  • 信号处理
    • 状态显示

      无

    • 状态显示

      否

  • 尺寸

    • 产品尺寸

    • 宽度

      126 mm

    • 高度

      89.6 mm

    • 深度

      60.01 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 外壳绝缘材料

      PVC

  • 环境和真实条件

    • 环境条件

    • 保护等级 (模块)

      IP00

    • 保护等级 (安装位置)

      ≥ IP54

    • 环境温度（运行）

      -20 °C ... 50 °C

    • 环境温度（存放/运输）

      -20 °C ... 70 °C

    • 海拔

      ≤ 2000 m

  • 认证

    • UKCA

    • 证书

      UKCA合规

  • 标准和规范

    • 电气间隙和爬电距离

    • 标准/规程

      EN IEC 60664-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意

  • 说明
    • 操作注意事项

      必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
