首页/连接/控制器系统布线/系统电缆/电缆
  • 电缆-FLK 50/EZ-DR/ 200/KONFEK/S
  • 电缆-FLK 50/EZ-DR/ 200/KONFEK/S
  • 电缆-FLK 50/EZ-DR/ 200/KONFEK/S

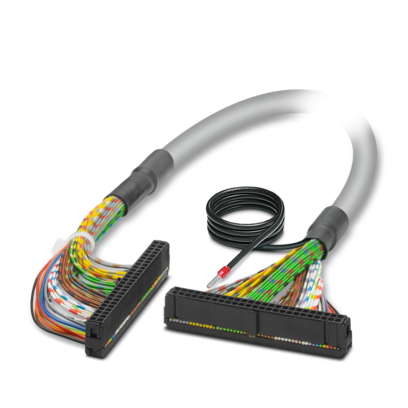

电缆

FLK 50/EZ-DR/ 200/KONFEK/S

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2299123
无现货
起订量： 1
预计货期：  实际交期请联系客服

预制圆形屏蔽电缆; 连接 1： IDC/FLK孔式连接器 (1x 50-位置); 连接 2: IDC/FLK孔式连接器 (1x 50-位置) (编织屏蔽连接到一个单独的电缆端。); 电缆长度: 2 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      系统电缆

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP00

    • 保护等级 (安装位置)

      ≥ IP54 (安装位置)

    • 环境温度（运行）

      -40 °C ... 70 °C (固定式安装)

    • 环境温度（运行）

      -10 °C ... 70 °C (活动式安装)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m

  • 电气特性
    • 标称工作电压 (AC)

      ≤ 30 V AC

    • 标称工作电压 (DC)

      ≤ 60 V DC

    • 额定操作模式

      100 %符合条件

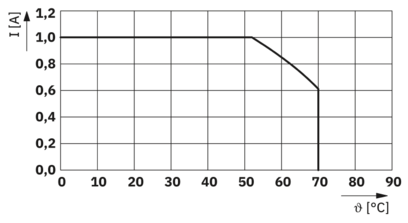

    • 电流 (每路径，50°C)

      ≤ 1 A (已展开，见衰减)

    • 电流 (每路径，70°C)

      ≤ 0.6 A (已展开，见衰减)

    • 所支持的控制器 SIEMENS S7-1500

    • 适用的I/O卡件

      6ES7521-1BL00-0AB0

    • 适用的I/O卡件

      6ES7521-1BL10-0AA0

    • 适用的I/O卡件

      6ES7522-1BL00-0AB0

    • 适用的I/O卡件

      6ES7522-1BL01-0AB0

    • 适用的I/O卡件

      6ES7522-1BL10-0AA0

    • 适用的I/O卡件

      6ES7523-1BL00-0AA0

    • 适用的I/O卡件

      6ES7531-7KF00-0AB0

    • 适用的I/O卡件

      6ES7531-7LH00-0AB0

    • 适用的I/O卡件

      6ES7531-7MH00-0AB0

    • 适用的I/O卡件

      6ES7531-7NF00-0AB0

    • 适用的I/O卡件

      6ES7531-7NF10-0AB0

    • 适用的I/O卡件

      6ES7531-7PF00-0AB0

    • 适用的I/O卡件

      6ES7532-5HF00-0AB0

    • 所支持的控制器 SIEMENS S7-300 / ET 200 M

    • 适用的I/O卡件

      CPU 313C

    • 适用的I/O卡件

      CPU 313C-2DP

    • 适用的I/O卡件

      CPU 313C-2PtP

    • 适用的I/O卡件

      CPU 314C-2DP

    • 适用的I/O卡件

      CPU 314C-2PtP

    • 适用的I/O卡件

      6ES7321-1BL00-0AA0

    • 适用的I/O卡件

      6ES7322-1BL00-0AA0

    • 适用的I/O卡件

      6ES7322-8BH01-0AB0

    • 适用的I/O卡件

      6ES7323-1BL00-0AA0

    • 适用的I/O卡件

      6ES7331-1KF01-0AB0

    • 适用的I/O卡件

      6ES7331-7NF00-0AB0

    • 适用的I/O卡件

      6ES7331-7NF10-0AB0

    • 适用的I/O卡件

      6ES7331-7PF01-0AB0

    • 适用的I/O卡件

      6ES7331-7PF11-0AB0

    • 适用的I/O卡件

      6ES7332-5HF00-0AB0

    • 适用的I/O卡件

      6ES7350-2AH01-0AE0

    • 适用的I/O卡件

      6ES7357-4AH01-0AE0

    • 所支持的控制器 SIEMENS S7-400

    • 适用的I/O卡件

      6ES7421-1BL01-0AA0

    • 适用的I/O卡件

      6ES7421-7BH01-0AB0

    • 适用的I/O卡件

      6ES7421-7DH00-0AA0

    • 适用的I/O卡件

      6ES7422-1BL00-0AA0

    • 适用的I/O卡件

      6ES7422-7BL00-0AB0

    • 适用的I/O卡件

      6ES7431-0HH0-0AB0

    • 适用的I/O卡件

      6ES7431-1KF00-0AB0

    • 适用的I/O卡件

      6ES7431-1KF10-0AB0

    • 适用的I/O卡件

      6ES7431-1KF20-0AB0

    • 适用的I/O卡件

      6ES7431-7KF00-0AB0

    • 适用的I/O卡件

      6ES7431-7KF10-0AB0

    • 适用的I/O卡件

      6ES7431-7QH00-0AB0

    • 适用的I/O卡件

      6ES7432-1HF00-0AB0

    • 所支持的控制器 SCHNEIDER ELECTRIC Modicon TSX QUANTUM

    • 适用的I/O卡件

      DDI 353

    • 适用的I/O卡件

      DDI 841

    • 适用的I/O卡件

      DDI 853

    • 适用的I/O卡件

      DAI 340

    • 适用的I/O卡件

      DAI 440

    • 适用的I/O卡件

      DAI 453

    • 适用的I/O卡件

      DDO 353

    • 适用的I/O卡件

      DDM 390

    • 适用的I/O卡件

      ACI 030

    • 适用的I/O卡件

      ACI 040

    • 适用的I/O卡件

      ATI 030

    • 适用的I/O卡件

      ARI 030

    • 适用的I/O卡件

      AVI 030

    • 适用的I/O卡件

      ACO 020

    • 适用的I/O卡件

      ACO 130

    • 适用的I/O卡件

      AVO 020

    • 适用的I/O卡件

      EHC 105

    • 适用的I/O卡件

      EHC 202

    • 所支持的控制器 ALLEN-BRADLEY ControlLogix

    • 适用的I/O卡件

      1756-IA16I

    • 适用的I/O卡件

      1756-IB16D

    • 适用的I/O卡件

      1756-IB16I

    • 适用的I/O卡件

      1756-IB32

    • 适用的I/O卡件

      1756-IH16I

    • 适用的I/O卡件

      1756-OB32

    • 适用的I/O卡件

      1756-IF8

    • 适用的I/O卡件

      1756-IF16

    • 适用的I/O卡件

      1756-HSC

    • 适用的I/O卡件

      1756-M02AE

    • 所支持的控制器 HONEYWELL Experion PKS C200

    • 适用的I/O卡件

      TC-IDK 161

    • 适用的I/O卡件

      TC-IDX 161

    • 适用的I/O卡件

      TC-IDJ 161

    • 适用的I/O卡件

      TC-IDD 321

    • 适用的I/O卡件

      TC-ODD 321

    • 适用的I/O卡件

      TC-IAH 161

  • 电缆/电线
    • 电缆长度

      2 m

    • 50X0.14 [PVC]

    • UL AWM

      2464/1061

    • 位数

      50

    • 屏蔽

      有

    • 光缆类型

      50X0.14 [PVC]

    • 导线型号

      预制圆形屏蔽电缆

    • 导线结构 信号线

      7x 0.16 mm

    • AWG，信号线

      26

    • 导线横截面

      50x 0.14 mm²

    • 线径，包括绝缘层

      1 mm ±0.03 mm

    • 电缆外径

      11.00 mm ±0.3 mm

    • 外护套，材料

      半硬质PVC

    • 外护套，颜色

      灰色

    • 导线材料

      镀锡铜绞线

    • 电缆电阻

      ≤ 145 Ω/km (20 °C时)

    • 绝缘电阻

      ≥ 20 MΩ*km (20 °C)

    • 最小弯曲半径，固定式安装

      114 mm

    • 最小弯曲半径，移动式安装

      205 mm

    • 动态负载能力（弯曲）

      最大折弯次数: 5000 (半径 ≥ 18x外径)

    • 无卤素

      否

    • 阻燃

      IEC 60332-1-2（裸电缆）

    • 阻燃

      VDE 0842，第332-1-2部分（裸电缆）

    • 阻燃

      IEC 60332-3-22（裸电缆）

    • 阻燃

      UL VW-1

    • 阻燃

      CSA FT-1

    • 阻油性

      能耐受偶发的焊屑飞溅（裸电缆）

    • 电缆类型

      用于连接模块的电缆

    • 颜色编码

    • 黑色

      IDC/FLK50 (1) = IDC/FLK50 (1)

    • 棕色

      IDC/FLK50 (2) = IDC/FLK50 (2)

    • 红色

      IDC/FLK50 (3) = IDC/FLK50 (3)

    • 橙色

      IDC/FLK50 (4) = IDC/FLK50 (4)

    • 黄色

      IDC/FLK50 (5) = IDC/FLK50 (5)

    • 绿色

      IDC/FLK50 (6) = IDC/FLK50 (6)

    • 蓝色

      IDC/FLK50 (7) = IDC/FLK50 (7)

    • 紫色

      IDC/FLK50 (8) = IDC/FLK50 (8)

    • 灰色

      IDC/FLK50 (9) = IDC/FLK50 (9)

    • 白色

      IDC/FLK50 (10) = IDC/FLK50 (10)

    • 白色-黑色

      IDC/FLK50 (11) = IDC/FLK50 (11)

    • 白色-棕色

      IDC/FLK50 (12) = IDC/FLK50 (12)

    • 白色-红色

      IDC/FLK50 (13) = IDC/FLK50 (13)

    • 白色-橙色

      IDC/FLK50 (14) = IDC/FLK50 (14)

    • 白色-黄色

      IDC/FLK50 (15) = IDC/FLK50 (15)

    • 白色-绿色

      IDC/FLK50 (16) = IDC/FLK50 (16)

    • 白色-蓝色

      IDC/FLK50 (17) = IDC/FLK50 (17)

    • 白色-紫色

      IDC/FLK50 (18) = IDC/FLK50 (18)

    • 白色-灰色

      IDC/FLK50 (19) = IDC/FLK50 (19)

    • 棕色-黑色

      IDC/FLK50 (20) = IDC/FLK50 (20)

    • 棕色-红色

      IDC/FLK50 (21) = IDC/FLK50 (21)

    • 棕色-橙色

      IDC/FLK50 (22) = IDC/FLK50 (22)

    • 棕色-黄色

      IDC/FLK50 (23) = IDC/FLK50 (23)

    • 棕色-绿色

      IDC/FLK50 (24) = IDC/FLK50 (24)

    • 棕色-蓝色

      IDC/FLK50 (25) = IDC/FLK50 (25)

    • 棕色-紫色

      IDC/FLK50 (26) = IDC/FLK50 (26)

    • 棕色-灰色

      IDC/FLK50 (27) = IDC/FLK50 (27)

    • 棕色-白色

      IDC/FLK50 (28) = IDC/FLK50 (28)

    • 绿色-黑色

      IDC/FLK50 (29) = IDC/FLK50 (29)

    • 绿色-棕色

      IDC/FLK50 (30) = IDC/FLK50 (30)

    • 绿色-红色

      IDC/FLK50 (31) = IDC/FLK50 (31)

    • 绿色-橙色

      IDC/FLK50 (32) = IDC/FLK50 (32)

    • 绿色-蓝色

      IDC/FLK50 (33) = IDC/FLK50 (33)

    • 绿色-紫色

      IDC/FLK50 (34) = IDC/FLK50 (34)

    • 绿色-灰色

      IDC/FLK50 (35) = IDC/FLK50 (35)

    • 绿色-白色

      IDC/FLK50 (36) = IDC/FLK50 (36)

    • 黄色-黑色

      IDC/FLK50 (37) = IDC/FLK50 (37)

    • 黄色-棕色

      IDC/FLK50 (38) = IDC/FLK50 (38)

    • 黄色-红色

      IDC/FLK50 (39) = IDC/FLK50 (39)

    • 黄色-橙色

      IDC/FLK50 (40) = IDC/FLK50 (40)

    • 黄色-蓝色

      IDC/FLK50 (41) = IDC/FLK50 (41)

    • 黄色-紫色

      IDC/FLK50 (42) = IDC/FLK50 (42)

    • 黄色-灰色

      IDC/FLK50 (43) = IDC/FLK50 (43)

    • 黄色-白色

      IDC/FLK50 (44) = IDC/FLK50 (44)

    • 灰色-黑色

      IDC/FLK50 (45) = IDC/FLK50 (45)

    • 灰色-棕色

      IDC/FLK50 (46) = IDC/FLK50 (46)

    • 灰色-红色

      IDC/FLK50 (47) = IDC/FLK50 (47)

    • 灰色-橙色

      IDC/FLK50 (48) = IDC/FLK50 (48)

    • 灰色-黄色

      IDC/FLK50 (49) = IDC/FLK50 (49)

    • 灰色-绿色

      IDC/FLK50 (50) = IDC/FLK50 (50)

  • 连接数据

    • 连接 1

    • 连接符合标准

      IEC 60603-13（合规性）

    • 连接方式

      IDC/FLK孔式连接器

    • 连接量

      1

    • 位数

      50

    • 插／拔周期

      > 50

    • 针距

      2.54 mm

    • 连接2

    • 连接符合标准

      IEC 60603-13（合规性）

    • 连接方式

      IDC/FLK孔式连接器

    • 连接量

      1

    • 位数

      50

    • 注意事项

      编织屏蔽连接到一个单独的电缆端。

    • 注意事项

      单独的电缆端大约有0.5 m长（H05V-K 1 mm²，黑色）

    • 插／拔周期

      > 50

    • 针距

      2.54 mm

  • 说明
    • 操作注意事项

      必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
