首页/连接/控制器系统布线/系统电缆/电缆
  • 电缆-FLK 20/2FLK14/EZ-DR/200/KONFEK
  • 电缆-FLK 20/2FLK14/EZ-DR/200/KONFEK

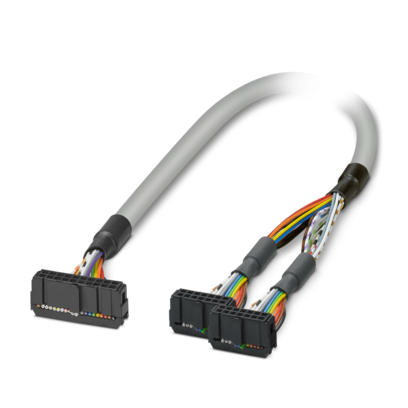

电缆

FLK 20/2FLK14/EZ-DR/200/KONFEK

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2298438
无现货
起订量： 1
预计货期：  实际交期请联系客服

圆形系统电缆; 连接 1： IDC/FLK孔式连接器 (1x 20-位置); 连接 2: IDC/FLK孔式连接器 (2x 14-位置); 电缆长度: 2 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      系统电缆

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP00

    • 保护等级 (安装位置)

      ≥ IP54 (安装位置)

    • 环境温度（运行） (固定式安装)

      -40 °C ... 70 °C (固定式安装)

    • 环境温度（运行） (活动式安装)

      -10 °C ... 70 °C (活动式安装)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m

  • 电气特性
    • 标称工作电压 (AC)

      ≤ 30 V AC

    • 标称工作电压 (DC)

      ≤ 60 V DC

    • 额定操作模式

      100 %符合条件

    • 电流 (每路径，50°C)

      ≤ 1 A (已展开，见衰减)

    • 电流 (每路径，70°C)

      ≤ 0.6 A (已展开，见衰减)

    • 所支持的控制器 EMERSON DeltaV

    • 适用的I/O卡件

      VE4001S2T2B5

    • 适用的I/O卡件

      VE4002S1T2B6

    • 所支持的控制器 SIEMENS ET 200SP

    • 合适的底座模块

      6ES7193-6BP00-0BA0

    • 合适的底座模块

      6ES7193-6BP00-2BA0

    • 合适的底座模块

      6ES7193-6BP00-0BA1

    • 合适的底座模块

      6ES7193-6BP00-0DA0

    • 合适的底座模块

      6ES7193-6BP00-2DA0

    • 合适的底座模块

      6ES7193-6BP00-0DA1

    • 合适的I/O模块

      6ES7131-6BH01-0BA0 (Base Units A0/A1)

    • 合适的I/O模块

      6ES7131-6BH01-2BA0 (Base Units A0/A1)

    • 合适的I/O模块

      6ES7132-6BH01-0BA0 (Base Units A0/A1)

    • 合适的I/O模块

      6ES7132-6BH01-2BA0 (Base Units A0/A1)

  • 电缆/电线
    • 电缆长度

      2 m

    • 20X0.14 [PVC]

    • UL AWM

      2464/1061

    • 位数

      20

    • 屏蔽

      无

    • 光缆类型

      20X0.14 [PVC]

    • 导线型号

      圆形系统电缆

    • 导线结构 信号线

      7x 0.16 mm

    • AWG，信号线

      26

    • 导线横截面

      20x 0.14 mm²

    • 线径，包括绝缘层

      1 mm ±0.03 mm

    • 电缆外径

      7.60 mm ±0.4 mm

    • 外护套，材料

      半硬质PVC

    • 外护套，颜色

      灰色

    • 导线材料

      镀锡铜绞线

    • 电缆电阻

      ≤ 145 Ω/km (20 °C)

    • 绝缘电阻

      ≥ 20 MΩ*km (20 °C)

    • 最小弯曲半径，固定式安装

      64 mm

    • 最小弯曲半径，移动式安装

      120 mm

    • 动态负载能力（弯曲）

      最大折弯次数: 5000 (半径 ≥ 15x外径)

    • 无卤素

      否

    • 阻燃

      IEC 60332-1-2（裸电缆）

    • 阻燃

      VDE 0842，第332-1-2部分（裸电缆）

    • 阻燃

      IEC 60332-3-22（裸电缆）

    • 阻燃

      UL VW-1

    • 阻燃

      CSA FT-1

    • 阻油性

      能耐受偶发的焊屑飞溅（裸电缆）

    • 电缆类型

      用于两个模块的分接头电缆

    • 颜色编码: 单线

    • 黑色

      IDC/FLK20 (1) = IDC/FLK14-1 (1)

    • 棕色

      IDC/FLK20 (2) = IDC/FLK14-1 (2)

    • 红色

      IDC/FLK20 (3) = IDC/FLK14-1 (3)

    • 橙色

      IDC/FLK20 (4) = IDC/FLK14-1 (4)

    • 黄色

      IDC/FLK20 (5) = IDC/FLK14-1 (5)

    • 绿色

      IDC/FLK20 (6) = IDC/FLK14-1 (6)

    • 蓝色

      IDC/FLK20 (7) = IDC/FLK14-1 (7)

    • 紫色

      IDC/FLK20 (8) = IDC/FLK14-1 (8)

    • 灰色

      IDC/FLK20 (9) = IDC/FLK14-2 (1)

    • 白色

      IDC/FLK20 (10) = IDC/FLK14-2 (2)

    • 白色-黑色

      IDC/FLK20 (11) = IDC/FLK14-2 (3)

    • 白色-棕色

      IDC/FLK20 (12) = IDC/FLK14-2 (4)

    • 白色-红色

      IDC/FLK20 (13) = IDC/FLK14-2 (5)

    • 白色-橙色

      IDC/FLK20 (14) = IDC/FLK14-2 (6)

    • 白色-黄色

      IDC/FLK20 (15) = IDC/FLK14-2 (7)

    • 白色-绿色

      IDC/FLK20 (16) = IDC/FLK14-2 (8)

    • 白色-蓝色

      IDC/FLK20 (17) = IDC/FLK14-2 (9)

    • 白色-紫色

      IDC/FLK20 (18) = IDC/FLK14-2 (10)

    • 白色-灰色

      IDC/FLK20 (19) = IDC/FLK14-1 (9)

    • 棕色-黑色

      IDC/FLK20 (20) = IDC/FLK14-1 (10)

  • 连接数据

    • 连接 1

    • 连接符合标准

      IEC 60603-13（合规性）

    • 连接方式

      IDC/FLK孔式连接器

    • 连接量

      1

    • 位数

      20

    • 插／拔周期

      > 50

    • 针距

      2.54 mm

    • 连接2

    • 连接符合标准

      IEC 60603-13（合规性）

    • 连接方式

      IDC/FLK孔式连接器

    • 连接量

      2

    • 位数

      14

    • 插／拔周期

      > 50

    • 针距

      2.54 mm

  • 说明
    • 操作注意事项

      必须遵守安装指南的规范 (见下载)，确保正确使用。针对应用或用于第三方产品时，必须同时遵守相应第三方制造商的规范以及安全和警告说明。
