首页/供电、充电及保护/电磁兼容滤波器/EMC滤波器
  • EMC滤波器-FIL-WM-EL-3C-1E-80A-480AC
  • EMC滤波器-FIL-WM-EL-3C-1E-80A-480AC
  • EMC滤波器-FIL-WM-EL-3C-1E-80A-480AC
  • EMC滤波器-FIL-WM-EL-3C-1E-80A-480AC
  • EMC滤波器-FIL-WM-EL-3C-1E-80A-480AC

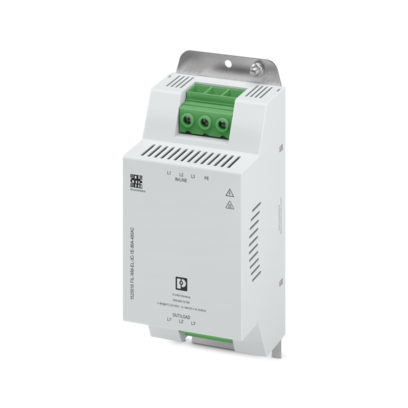

EMC滤波器

FIL-WM-EL-3C-1E-80A-480AC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1525016
无现货
起订量： 1
预计货期：  实际交期请联系客服

电磁兼容滤波器（电源滤波器），螺钉连接，背板式安装，适用于三相交流电系统，额定电压最高480 V AC，额定电流80 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      干扰抑制过滤器

    • 类型

      背板安装模块，单片

    • 位数

      3

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 额定电压

      480 V AC (L-L)

    • 额定电压

      275 V AC (L-PE)

  • 连接数据

    • PE

    • 连接方式

      螺钉连接

    • 螺纹

      M5

    • 紧固扭矩

      进线和出线

    • 紧固扭矩

      3.5 Nm ... 4 Nm

    • 可连接导向横截面 AWG

      20 ... 6

    • 进/出线

    • 紧固扭矩

      2.5 Nm ... 4.5 Nm

    • 柔性导线横截面

      0.5 mm² ... 35 mm²

    • 刚性导线横截面

      0.5 mm² ... 35 mm²

    • 可连接导向横截面 AWG

      20 ... 2

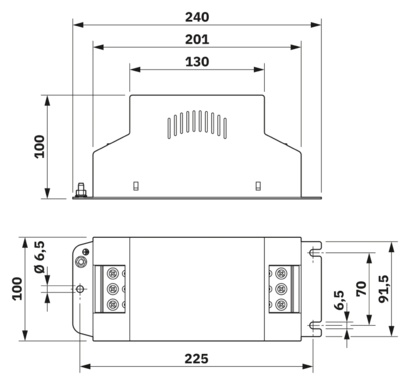

  • 尺寸
    • 宽度

      240 mm

    • 高度

      100 mm

    • 深度

      100 mm

  • 材料规格
    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 外壳材料

      PC

  • 保护电路
    • 额定频率fN

      50 Hz (60 Hz)

    • 额定电流

      80 A (40 °C)

    • 残流IPE

      ≤ 2.85 mA (50 Hz)

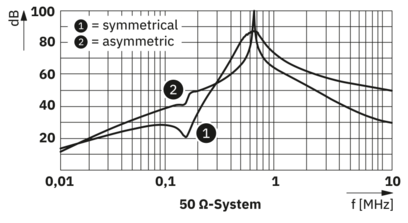

    • 输入衰减aE，对称。

      > 75 dB (50 Ω / 1 MHz)

    • 输入衰减 aE，非对称。

      > 65 dB (50 Ω / 1 MHz)

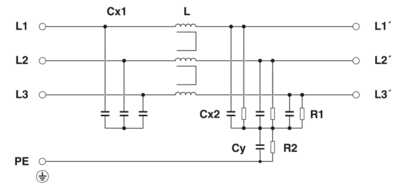

    • 串行电感

      2x 0.96 mH (带电流补偿)

    • 额定短路电流ISCCR

      5 kA AC

    • 需要的最大备用保险丝

      80 A AC (MCB B)

    • 滤波数据

    • 放电电阻

      1 MΩ

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

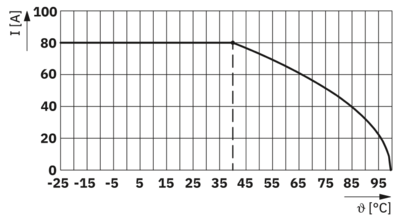

      -25 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      15g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      10 Hz ... 150 Hz, 2g (EN 60068-2-6)

  • 标准和规范
    • 标准/规格

      IEC 60939-3

    • 标准/规格

      UL 60939-3

  • 安装
    • 安装类型

      背板安装
