首页/供电、充电及保护/电磁兼容滤波器/EMC滤波器
  • EMC滤波器-FIL-1S-1-3A-230AC-UT
  • EMC滤波器-FIL-1S-1-3A-230AC-UT
  • EMC滤波器-FIL-1S-1-3A-230AC-UT
  • EMC滤波器-FIL-1S-1-3A-230AC-UT
  • EMC滤波器-FIL-1S-1-3A-230AC-UT
  • EMC滤波器-FIL-1S-1-3A-230AC-UT
  • EMC滤波器-FIL-1S-1-3A-230AC-UT

EMC滤波器

FIL-1S-1-3A-230AC-UT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1292327
有现货
起订量： 1
预计货期：  实际交期请联系客服

电磁兼容滤波器（电源滤波器）适用于单相交流电和直流电系统（额定电压：最高230 V AC、最高220 V DC），可安装在NS 35上，额定电流：3 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      干扰抑制过滤器

    • 类型

      导轨安装模块，单片

    • 位数

      2

  • 电气特性
    • 额定频率fN

      50 Hz (60 Hz)

    • 额定电压 UN

      230 V AC (TN-S/TT)

    • 额定电压 UN

      230 V AC (IT, L-L)

    • 额定电压 UN

      120 V AC (TN-S/TT)

    • 额定电压 UN

      120 V AC (IT, L-L)

    • 额定电压 UN

      220 V DC

    • 额定电压 (UR)

      250 V AC

    • 额定电压 (UR)

      250 V DC

  • 连接数据
    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

  • 尺寸
    • 宽度

      27 mm

    • 高度

      99 mm

    • 深度

      99.5 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 颜色

      浅灰 (RAL 7035)

    • 阻燃等级，符合UL 94

      V-0

    • 外壳材料

      PC-GF10

  • 机械特性

    • 机械参数

    • 开口式侧板

      否

  • 保护电路
    • 额定频率fN

      50 Hz (60 Hz)

    • 额定电流

      3 A (50 °C)

    • 残流IPE

      ≤ 0.2 mA

    • 输入衰减aE，对称。

      > 60 dB (50 Ω / 1 MHz)

    • 输入衰减 aE，非对称。

      > 45 dB (50 Ω / 1 MHz)

    • 容量

      2x 100 nF (X2)

    • 容量

      2x 2.2 nF (Y2)

    • 串行电感

      2x 2.7 mH (带电流补偿)

    • 额定短路电流ISCCR

      10 kA AC (gG)

    • 额定短路电流ISCCR

      6 kA AC (MCB B)

    • 额定短路电流ISCCR

      6 kA DC (gG)

    • 需要的最大备用保险丝

      2 A AC/DC (gG)

    • 需要的最大备用保险丝

      3 A AC (MCB B)

    • 滤波数据

    • 放电电阻

      940 kΩ

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

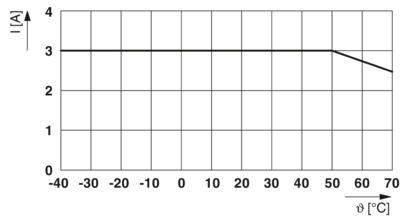

      -40 °C ... 70 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 环境温度（组装）

      -5 °C ... 70 °C

    • 海拔

      ≤ 2000 m (amsl)

    • 允许湿度（运行）

      5 % ... 95 %

    • 冲击力（运行）

      15g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)

    • 振动（操作）

      DNVGL-CG-0339 class A

  • 标准和规范
    • 标准/规格

      IEC 60939-1

    • 标准/规格

      EN 60939-1

    • 标准/规格

      IEC 60939-2

    • 标准/规格

      EN 60939-2

    • 标准/规格

      UL 60939-3

  • 安装
    • 安装类型

      DIN导轨： 35 mm
