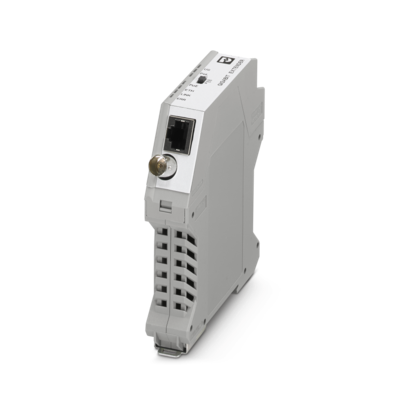

以太网延长器

EXTENDER 2010 ETH COAX-G

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1319320
无现货
起订量： 1
预计货期：  实际交期请联系客服

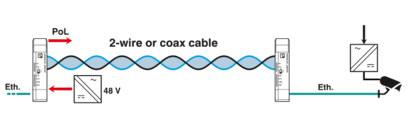

千兆级以太网延长器，通过同轴电缆将网络传输距离延长至1千米并将带宽提高至1 Gbps，通过同轴电缆为其他设备供电的链路供电功能(PoL)，以太网供电功能(PoE)

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 产品属性
    • 产品类型

      以太网延长器

    • MTTF

      293 年数 (SN 29500标准，温度25°C，占空比21%)

    • MTTF

      134 年数 (SN 29500标准，温度40°C，占空比34.25%)

    • MTTF

      55 年数 (SN 29500标准，温度40°C，占空比100%)

    • 绝缘特性

    • 污染等级

      2

  • 系统属性

    • 功能

    • 基本功能

      符合ITU G.9960标准的千兆级以太网延长器

  • 电气特性
    • 电隔离

      VCC (US+GND) // 以太网 (PoE) // G.hn（无PoL）// FE

    • 主电源类型

      永久线性

    • 测试电压数据接口／电源

      1.5 kV AC (50 Hz，1 min)

    • 电源

    • 电源电压范围

      18 V DC ... 57 V DC

    • 额定供电电压

      24 V DC (无PoL，无PoE)

    • 额定供电电压

      48 V DC (配备 PoL 或 PoE)

    • 功耗

      ≤ 7.5 W (无PoL，无PoE)

    • 功耗

      ≤ 37.5 W (未配备 PoL，配备 PoE)

    • 功耗

      ≤ 37.5 W (配备 PoL，未配备 PoE)

    • 功耗

      ≤ 82.5 W (配备 PoL，配备 PoE)

    • 保护电路

      过载保护，防极性反转; 内部设备保护：2x 5 AF，内部串联二极管

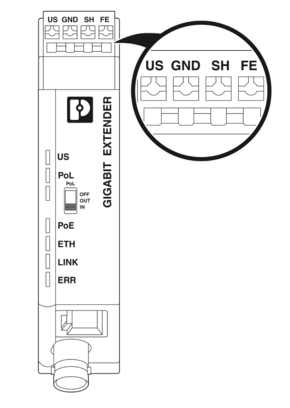

  • 连接数据

    • 电源

    • 连接方式

      直插式弹簧连接

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.2 mm² ... 2.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 1.5 mm²

    • 单股导线/接线点，刚性

      0.2 mm² ... 2.5 mm²

    • 单股导线/接线点，刚性

      ≥ 0.5 mm² (PoL电缆符合DIN VDE 0100第523部分)

    • 单股导线/接线点，柔性

      0.2 mm² ... 2.5 mm²

    • 单股导线/接线点，柔性

      ≥ 0.5 mm² (PoL电缆符合DIN VDE 0100第523部分)

    • 导线横截面，柔性[AWG]

      24 ... 16

    • 剥线长度

      10.00 mm

  • 接口
    • 信号

      Ethernet

    • 基本功能

      符合ITU G.9960标准的千兆级以太网延长器

    • 数据: 以太网接口，10/100/1000Base-T(X)，符合IEEE 802.3标准

    • 串行传输率

      10/100/1000 Mbps

    • 连接方式

      RJ45孔式连接器，屏蔽

    • 连接方法方面的注意事项

      CAT6

    • 连接方法方面的注意事项

      自适应

    • 连接方法方面的注意事项

      PoE端口状态：始终处于激活状态
      模式：自动

    • 通道数目

      1

    • 传输长度

      < 100 m (屏蔽双绞线)

    • 支持的协议

      TCP/IP、IPv4和IPv6的透明协议

    • 最大输出电源

      15 W (≤ 55°C 时)

    • 最大输出电源

      30 W (≤ 50 °C 时)

    • 数据: G.hn接口符合ITU G.9960

    • 传输速度

      ≤ 1000 Mbps (取决于数据线质量)

    • 连接方式

      用于同轴电缆的BNC孔式，75 Ω

    • 连接方法方面的注意事项

      防短路保护

    • 传输长度

      ≤ 1000 m (取决于数据线质量)

    • 传输技术

      QAM（正交调幅）载频法

    • 输出功率

      ≤ 91 W (带PoL)

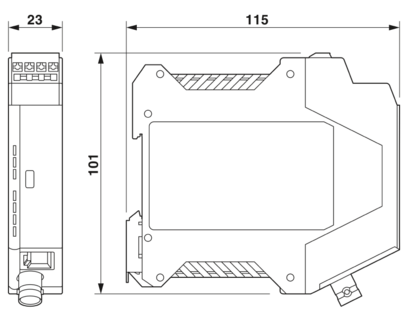

  • 尺寸
    • 宽度

      23 mm

    • 高度

      101 mm

    • 深度

      115 mm

  • 材料规格
    • 颜色 (外壳)

      灰色 (RAL 7042)

    • 标识材料 (壳体)

      PA 6.6-FR

    • 阻燃等级，符合UL 94

      V0

  • 机械测试
    • 符合EN 60068-2-6/IEC 60068-2-6抗振标准

      : 1g

    • 符合EN 60068-2-27/IEC 60068-2-27耐冲击标准

      : 15g，11 ms

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -40 °C ... 60 °C (独立安装，无PoE)

    • 环境温度（运行）

      -40 °C ... 55 °C (独立安装，PoE最高15 W)

    • 环境温度（运行）

      -40 °C ... 50 °C (独立安装，PoE最高30 W)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 海拔

      ≤ 2000 m

    • 允许湿度（运行）

      10 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      10 % ... 95 % (无冷凝)

  • 认证

    • CE

    • 证书

      CE合规

    • 腐蚀性气体测试

    • 标识

      ISA-S71.04-1985 G3 Harsh Group A

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 抗干扰

      EN 55035

    • 噪音排放

    • 标准/规范

      EN 61000-6-4，A级，工业领域应用

    • 静电放电

    • 标准/规程

      EN 61000-4-2

    • 静电放电

    • 触点放电

      ± 6 kV

    • 空气放电

      ± 8 kV

    • 间接放电

      ± 6 kV

    • 备注

      标准 B

    • 高频电磁场

    • 标准/规程

      EN 61000-4-3

    • 高频电磁场

    • 频率范围

      80 MHz ... 3 GHz (80%调幅，1 kHz)

    • 电场强度

      10 V/m

    • 频率范围

      3 GHz ... 6 GHz (80%调幅，1 kHz)

    • 电场强度

      3 V/m

    • 备注

      标准 A

    • 快速瞬态（脉冲）

    • 标准/规程

      EN 61000-4-4

    • 快速瞬态（脉冲）

    • 输入

      ± 2.2 kV

    • 信号

      ± 2.2 kV (以太网，G.hn)

    • 电涌电流负载（电涌）

    • 标准/规程

      EN 61000-4-5

    • 电涌电流负载（电涌）

    • 输入

      ± 0.5 kV (对称、未屏蔽的供电线路)

    • 输入

      ± 1 kV (非对称、未屏蔽的供电线路)

    • 信号

      ± 1 kV (以太网信号/非对称：屏蔽型以太网电缆)

    • 信号

      ± 4 kV (以太网信号/非对称：电缆接地，非屏蔽型G.hn电缆)

    • 信号

      ± 2 kV (以太网信号/对称：电缆对电缆，非屏蔽型G.hn电缆)

    • 信号

      ± 4 kV (电信线路，对称，非屏蔽，具备一次侧保护)

    • 信号

      ± 1 kV (电信线路，对称，非屏蔽，不具备一次侧保护)

    • 备注

      标准 B

    • 传导干扰

    • 标准/规程

      EN 61000-4-6

    • 传导干扰

    • 频率范围

      0.15 MHz ... 80 MHz (80%调幅，1 kHz)

    • 备注

      标准 A

    • 电压

      10 V

    • 标准

    • 标准A

      规定限度内的正常操作行为。

    • 标准B

      可通过设备自我恢复的操作性能临时性降级。

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      为保证空气流通，应将设备独立安装，与其他设备的四边至少有一厘米的电气间隙。

    • 安装位置

      垂直（水平DIN导轨）
