DC充电枪

EV-T2HPCC-DC400A-5,0M50ECBK11R

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1089664
无现货
起订量： 1
预计货期：  实际交期请联系客服

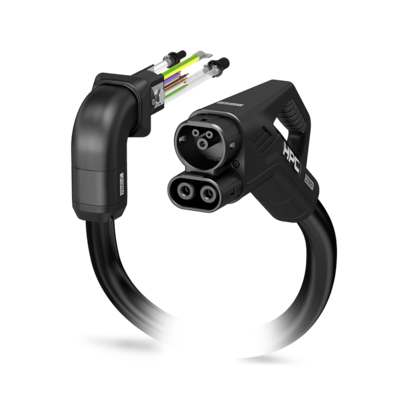

CHARX connect professional，HPC DC充电线缆，带冷却车辆充电连接器和冷却电缆，用于使用直流电(DC)为电动汽车(EV) 充电，带可更换的插头外框，配备可更换的DC功率触点，带右侧弯头穿板式连接器，带数字量温度传感器，CCS 2 类，IEC 62196-3-1， 400 A / 1000 V (DC)，菲尼克斯电气标识， 电缆: 5 m，黑色，直头

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      DC充电电缆

    • 产品系列

      CHARX connect professional

    • 应用

      用于使用直流电(DC)为电动汽车(EV) 充电

    • 应用

      安装在电动汽车充电站(EVSE)上

    • 型号

      HPC DC充电线缆

    • 型号

      带冷却车辆充电连接器和冷却电缆

    • 外型

      带可更换的插头外框

    • 外型

      配备可更换的DC功率触点

    • 外型

      带右侧弯头穿板式连接器

    • 外型

      带数字量温度传感器

    • 技术

      Combined Charging System

    • 技术

      High Power Charging

    • 贴标

      菲尼克斯电气标识

    • 标识

      8.9 mm × 28.9 mm（客户标识，根据要求）

    • 充电标准

      CCS 2 类

    • 充电模式

      模式4

    • 数据管理状态

    • 产品审核修订

      05

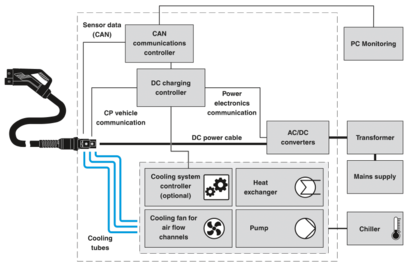

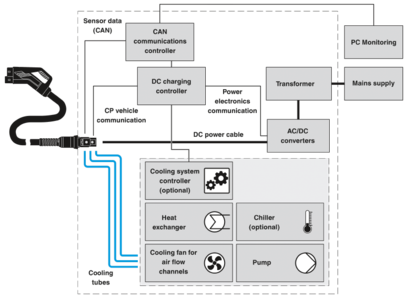

    • 冷却系统

    • 散热方式

      在车辆充电连接器和充电枪中

    • 冷却液

      50%水，50%乙二醇 (Glysofor N)

    • 冷却能力

      600 W (电缆长度：3 m)

    • 冷却能力

      800 W (电缆长度：4 m)

    • 冷却能力

      900 W (电缆长度：5 m)

    • 冷却能力

      1050 W (电缆长度：6 m)

    • 冷却软管直径

      1x 11.50 mm 供应软管

    • 冷却软管直径

      2x 8.80 mm 回流软管

    • 流速

      2 升/分钟

    • 操作压力

      1.00 bar ... 2.00 bar

    • 释放压力

      2.00 bar

    • 最大允许压力

      4.00 bar

    • 流体温度

      15 °C

    • 通信接口

      CAN 总线 用于读取温度和泄漏传感器数据

    • 通信接口

      数字量输出 用于确定车辆插头的功能状态

  • 电气特性
    • 信号传输类型

      脉冲调制及调制Powerline通信符合ISO/IEC 15118 / DIN SPEC 70121

    • 连接方法方面的注意事项

      压接连接，不能断开

    • 的编码

      1500 Ω (在PE和PP之间)

    • 温度监控

      2 个 NTC（可替换，前面直流触点）

    • 温度监控

      2个NTC（内部DC电源线）

    • 温度监控

      Pt 1000

    • 充电电流类型

      DC

    • 充电功率

      400 kW

    • 充电电流

      400 A

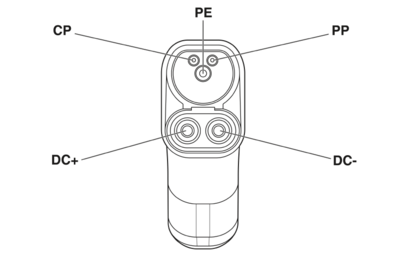

    • 功率触点

    • 数目

      3 (PE，DC+，DC-)

    • 额定电压

      1000 V DC

    • 额定电流

      400 A (高达40 °C)

    • 信号触点

    • 数目

      2 (CP, PP)

    • 额定电压

      30 V AC

    • 额定电流

      2 A

    • 温度传感器 (NTC)

    • 传感器类型

      NTC

    • 连接点

      用于可更换前端直流触点的2个传感器

    • 连接点

      用于内部直流电源线的2个传感器

    • 关断温度

      90 °C

    • 温度传感器 (Pt 1000)

    • 传感器类型

      Pt 1000

    • 标准/规程

      DIN EN 60751

    • 连接点

      穿板式连接器中的传感器

    • 关断温度

      90 °C ±1 K (相当于Pt 1000值1346.5 Ω)

    • 长期稳定性

      0.06 % (130 °C时1000 小时之后)

    • 推荐测得电流

      1 mA (0°C时1 V)

    • 系数

      3850 ppm/K

    • 环境温度

      -50 °C ... 130 °C (操作)

  • 尺寸

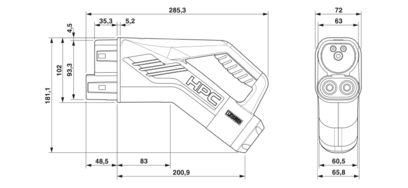

    • 车辆充电连接器

    • 宽度

      72 mm

    • 高度

      181.1 mm

    • 深度

      285.3 mm

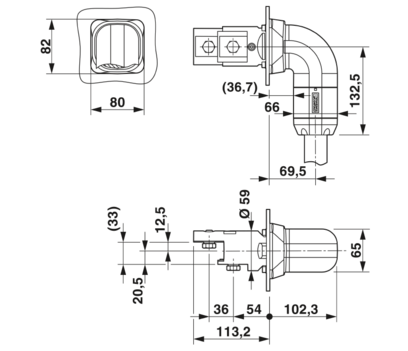

    • 穿板式连接

    • 宽度

      80 mm

    • 高度

      82 mm

    • 深度

      215.5 mm

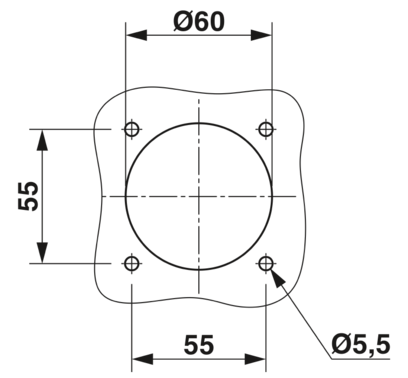

    • 孔径

    • 宽度

      55 mm

    • 高度

      55 mm

    • 直径

      60 mm

  • 材料规格
    • 颜色 (外壳)

      黑色 (9005)

    • 颜色 (手柄区)

      黑色 (9005)

    • 颜色 (前面板)

      黑色 (9005)

    • 颜色 (电缆)

      黑色 (9005)

    • 颜色 (穿板式连接)

      黑色 (9005)

    • 标识材料 (车辆充电连接器)

      塑料

    • 标识材料 (电缆外护套)

      符合EN 50620标准的EVM-1

    • 标识材料 (穿板式连接)

      塑料

    • 标识材料 (触点表面)

      银色

    • 阻燃等级，符合UL 94

      V0 (针式连接器样式)

  • 电缆/电线
    • 电缆长度

      5 m ±45 mm

    • 接线标准/规范

      根据UL 62（文件E515623，卷1）

    • 接线标准/规范

      根据IEC 62893

    • 电缆重量

      最大 1938.00 kg/km

    • 光缆类型

      直头

    • 电缆结构

      5 x 25 mm² + 7 x 0.75 mm²

    • 电缆外径

      35.70 mm ±0.4 mm

    • 外护套，材料

      TPE-U符合IEC 62893-1标准

    • 电缆电阻

      ≤ 0.00078 Ω/m (基于电源核心，在20°C的环境温度下)

    • 弯曲半径

      最小 357 mm (10x Ø)

  • 机械特性

    • 机械参数

    • 插／拔周期

      > 10000

    • 插入力

      < 100 N

    • 拔出力

      < 100 N

  • 环境和真实条件

    • 环境条件

    • 保护等级 (车辆充电连接器)

      IP54 (已插入；在已插入且运行就绪的状态下，只有当两个插拔式元件都是菲尼克斯电气原装产品或者是适当的符合标准要求的产品时，才能确保达到所需的防护等级)

    • 保护等级 (穿板式连接)

      IP54

    • 环境温度（运行）

      -30 °C ... 40 °C

    • 环境温度（运行）

      最大 55 °C (需要降低电流，限值90°C时，注意直流电接触温度)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      5000 m (海平面以上)

  • 标准和规范

    • 标准

    • 标准/规程

      IEC 62196-3-1

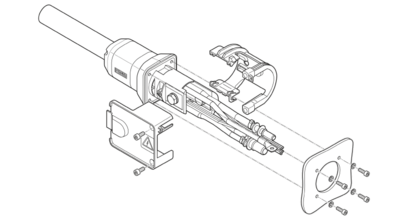

  • 安装
    • 安装类型 穿板式连接

      板后安装

    • 固定螺钉

      M5x16
