电源

ESSENTIAL-PS/1AC/24DC/120W/EE

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2910586
有现货
起订量： 1
预计货期：  实际交期请联系客服

ESSENTIAL edition电源，初级开关模式，用于DIN导轨安装，输入：1相，输出：24 V DC/120 W

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 输入数据

    • 交流电运行

    • 额定输入电压范围

      100 V AC ... 240 V AC

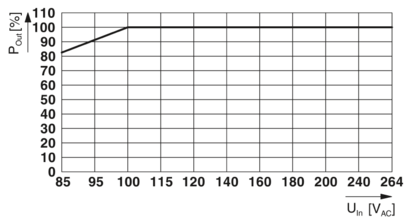

    • 输入电压范围

      85 V AC ... 264 V AC (< 100 V AC降容1%/V AC)

    • 衰减

      < 100 V (1 %/V)

    • AC输入电压范围

      85 V AC ... 264 V AC

    • DC输入电压范围

      120 V DC ... 375 V DC

    • 冲击电流

      典型值 20 A (115 V AC)

    • 冲击电流

      典型值 40 A (230 V AC)

    • AC频率范围

      47 Hz ... 63 Hz

    • 电网缓冲时间

      典型值 20 ms (115 V AC)

    • 电网缓冲时间

      典型值 90 ms (230 V AC)

    • 电耗量

      2.2 A (115 V AC)

    • 电耗量

      1.2 A (230 V AC)

    • 额定功耗

      249.56 VA

    • 保护电路

      瞬态电涌保护; 压敏电阻

    • 典型响应时间

      200 ms

    • 输入熔断器

      4 A (慢熔断，内部)

    • 允许备用熔断器

      B20

    • PE放电电流

      < 0.25 mA (264 V AC)

    • 直流电运行

  • 输出数据
    • 效率

      85 % (115 V AC)

    • 效率

      88 % (230 V AC)

    • 输出特性

      HICCUP

    • 额定输出电压

      24 V DC ±2 %

    • 输出电压（USet）的设置范围

      22 V DC ... 28 V DC (最大功率≤ 120 W)

    • 额定输出电流（IN）

      5 A

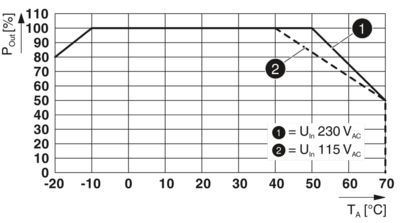

    • 衰减

      -20 °C ... -10 °C (2 % / °C)

    • 衰减

      > 40 °C (1.67 % / °C, 115 V AC)

    • 衰减

      > 50 °C (2.5 % / °C，230 V AC)

    • 最大电容负载

      8000 μF

    • 主动电流限制

      最大输出功率的105% - 150%（在短路的情况下）

    • 控制偏差

      ≤ 1 % (负载的变化，静态10 % ... 90 %)

    • 控制偏差

      典型值. ± 2 % (负载的变化，动态10 % ... 90 %)

    • 控制偏差

      < 0.1 % (输入电压的变化范围为±10 %)

    • 残波

      < 120 mVSS (-10 °C ... +70 °C)

    • 残波

      < 240 mVSS (-20 °C ... -10 °C)

    • 输出功率

      120 W

    • 最大空载功耗

      0.65 W (115 V AC / 230 V AC)

    • 最大额定负载功率损耗

      13.3 W (115 V AC / 230 V AC)

    • 上升时间

      典型值 30 ms (标称负载时)

  • 连接数据

    • 输入

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.823 mm²

    • 刚性导线最大横截面

      8.365 mm²

    • 柔性导线最小横截面

      0.823 mm²

    • 柔性导线最大横截面

      8.365 mm²

    • 最小导线横截面AWG

      18

    • 最大导线横截面AWG

      8

    • 剥线长度

      11 mm

    • 最小紧固扭矩

      1 Nm

    • 最大紧固扭矩

      1.02 Nm

    • 输出

    • 连接方式

      螺钉连接

    • 刚性导线最小横截面

      0.2 mm²

    • 刚性导线最大横截面

      3.3 mm²

    • 柔性导线最小横截面

      0.2 mm²

    • 柔性导线最大横截面

      3.3 mm²

    • 最小导线横截面AWG

      24

    • 最大导线横截面AWG

      12

    • 剥线长度

      7 mm

    • 最小紧固扭矩

      0.6 Nm

    • 最大紧固扭矩

      0.68 Nm

  • 信号处理
    • 信号类型

      LED

    • 工作电压显示

      绿色LED

    • 信号输出

    • 状态显示

      “DC OK” LED 绿色

  • 电气特性
    • 相数

      1

    • 绝缘电压输入／输出

      3 kV AC

    • 绝缘电压输出／PE

      0.5 kV AC

    • 绝缘电压输入／PE

      2 kV AC

  • 产品属性
    • 产品类型

      电源

    • 产品系列

      ESSENTIAL POWER

    • MTBF (Telcordia SR-332)

      > 700000 h

    • 绝缘特性

    • 保护等级

      I (带PE连接)

    • 污染等级

      2

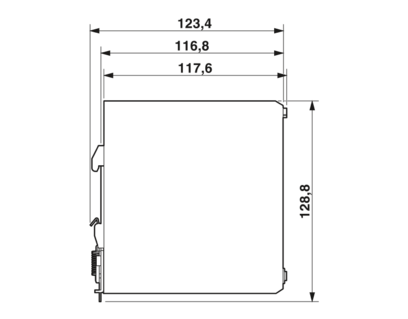

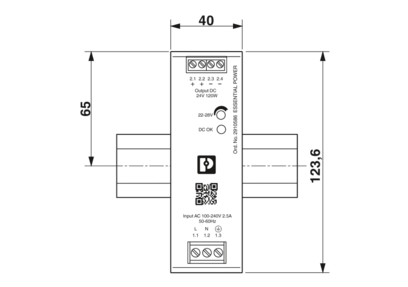

  • 尺寸
    • 宽度

      40 mm

    • 高度

      123.6 mm

    • 深度

      117.6 mm

    • 安装尺寸

    • 左侧/右侧安装距离

      10 mm / 10 mm

    • 顶部/底部安装距离

      50 mm / 50 mm

  • 安装
    • 安装类型

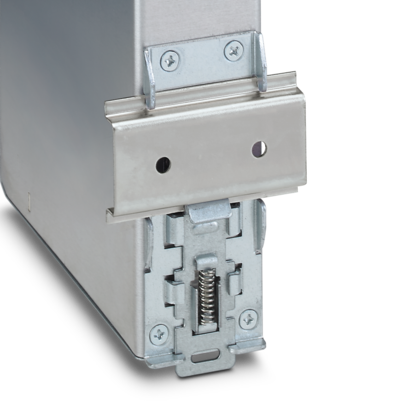

      DIN导轨安装

    • 组装说明

      可并排安装：水平间距10 mm，垂直间距50 mm

    • 带保护涂层

      否

  • 材料规格
    • 外壳材料

      金属

    • 外壳材料

      铝

    • 外壳类型

      钢板，镀锌

    • 侧边组件类型

      铝

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -20 °C ... 70 °C

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 最大高度

      ≤ 5000 m (> 2000 m，衰减: 10 %/1000 m)

    • 允许的最大相对湿度（运行）

      ≤ 95 % (25 °C 时，无冷凝)

    • 冲击

      IEC 60068-2-27，27，半正弦波：50g、11 ms；每个方向3x，总计9x

    • 振动（操作）

      IEC 60068-2-6，正弦波：10 Hz ... 500 Hz, 19.6 m/s²（2g峰值），每循环10分钟，X方向上60分钟

  • 标准和规范
    • 标准——电气安全

      EN 60950-1

    • 标准——安全超低电压

      EN 60950-1 (SELV)

    • 认证——适用于半导体工业的需求，符合干线压降

      SEMI F47 - 0706 (200 V AC)

  • 认证
    • CSA

      CSA-C22.2 Nr. 107.1-01

    • CSA

      CSA-C22.2 Nr. 60950-01

    • UL认证

      UL/C-UL，隶属UL 508

  • 电磁兼容数据
    • 电磁兼容性

      符合2014/30/EU电磁兼容指令

    • 低压指令

      符合低电压指令2014/35/EC

    • 噪音排放的电磁兼容要求

      EN 61000-6-3

    • 噪音排放的电磁兼容要求

      EN 61000-6-4

    • 抗噪的电磁兼容要求

      EN 61000-6-1

    • 抗噪的电磁兼容要求

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 55011 (EN 55022) Class B

    • 辐射干扰

    • 标准/规程

      EN 61000-6-3
