首页/标识、组装和安装/控制柜附件/电源插座和维护接口/插座
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT
  • 插座-EO-CF/PT

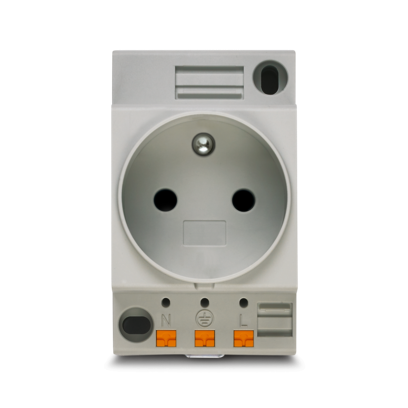

插座

EO-CF/PT

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 0804038
有现货
起订量： 1
预计货期：  实际交期请联系客服

插座， 针式连接器样式类型CF，接线方式: 直插式弹簧连接，颜色: 灰色， 标称工作电压: 250 V AC (50 Hz)， 额定电流: 16 A， 用于安装在DIN导轨服务接口中或直接安装，标准/规格: VDE 0620-1， IEC 60884-1，国家标识: 德国

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      该插座不适用于高负载 (HL) 应用，例如电动汽车充电器和大型辐射加热器。

  • 产品属性
    • 产品类型

      插座

    • 国家ID

      德国

  • 连接数据
    • 剥线长度

      10 mm

    • 塞规

      A3

    • 塞规

      B3

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 横截面 AWG

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      24 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）

      0.25 mm² ... 2.5 mm²

    • 标称电流

      16 A

    • 额定电压

      250 V AC (50 Hz)

    • 直接插拔式连接横截面

    • 刚性导线横截面

      0.5 mm² ... 4 mm²

    • 柔性导线横截面（套管不带塑料绝缘管）

      1 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      1 mm² ... 2.5 mm²

  • 信号处理
    • 状态显示

      无

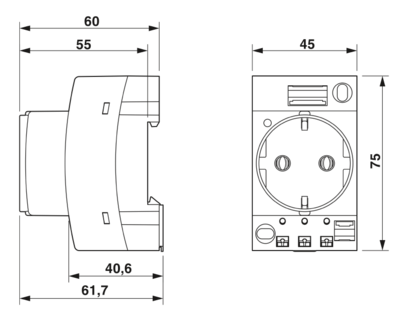

  • 尺寸
    • 宽度

      45 mm

    • 高度

      75 mm

    • 深度

      62.1 mm

    • NS 35/7,5深度

      63 mm

    • NS 35/15深度

      70.5 mm

    • 孔径

      4.4 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料

      PA

    • 接触件材料

      CuZn38

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 连接器
    • 插头类型

      针式连接器样式类型CF

  • 环境和真实条件

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2022-06

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2022-06

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      18 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -5 °C ... 40 °C (符合IEC 60884-1标准，24小时内的平均值不超过+35°C)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范

    • 标准

    • 标准/规程

      VDE 0620-1

    • 标准/规程

      IEC 60884-1

  • 安装
    • 安装类型

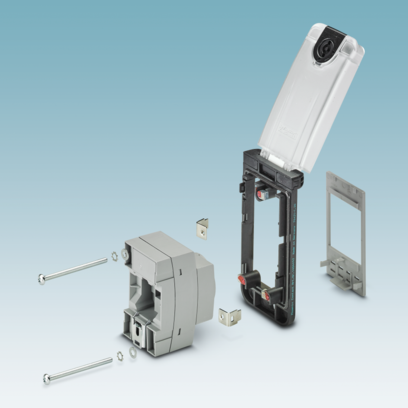

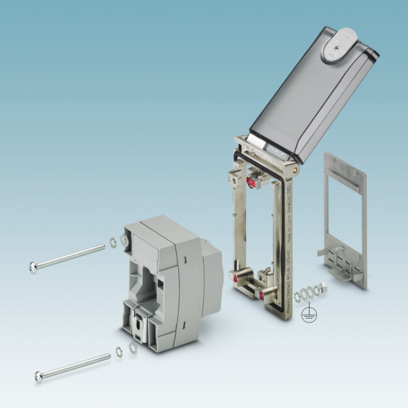

      用于安装在DIN导轨服务接口中或直接安装
