首页/标识、组装和安装/控制柜附件/电源插座和维护接口/双插位
  • 双插位-EO-AB/UT/LED/DUO/15
  • 双插位-EO-AB/UT/LED/DUO/15
  • 双插位-EO-AB/UT/LED/DUO/15
  • 双插位-EO-AB/UT/LED/DUO/15
  • 双插位-EO-AB/UT/LED/DUO/15
  • 双插位-EO-AB/UT/LED/DUO/15
  • 双插位-EO-AB/UT/LED/DUO/15

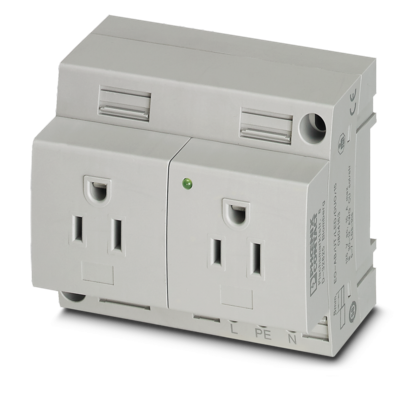

双插位

EO-AB/UT/LED/DUO/15

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 0804163
无现货
起订量： 2
预计货期：  实际交期请联系客服

双插位， 带指示灯， 针式连接器样式类型AB 15A，接线方式: 螺钉连接，颜色: 灰色， 标称工作电压: 125 V AC (60 Hz)， 额定电流: 15 A， DIN导轨或直接安装，标准/规格: UL 508， IEC 60884-1，国家标识: 美国， 加拿大

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      额定电流不适用于保险丝版本。在这种情况下，电流由保险丝确定。

  • 产品属性
    • 产品类型

      插座

    • 国家ID

      美国

    • 国家ID

      加拿大

  • 连接数据
    • 螺纹

      M3

    • 紧固扭矩

      0.5 ... 0.6 Nm

    • 剥线长度

      8 mm

    • 塞规

      A3

    • 塞规

      B3

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 横截面 AWG

      24 ... 12 (按IEC标准修订)

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm²

    • 导线横截面，柔性[AWG]

      24 ... 14 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面（具有相同横截面的2根导线，带TWIN套管和塑料套管）

      0.2 mm² ... 4 mm²

    • 标称电流

      15 A

    • 额定电压

      125 V AC (60 Hz)

  • 信号处理
    • 状态显示

      是

  • 尺寸
    • 宽度

      90 mm

    • 高度

      75 mm

    • 深度

      59.2 mm

    • NS 35/7,5深度

      60 mm

    • NS 35/15深度

      67.5 mm

    • 孔径

      4.4 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 阻燃等级，符合UL 94

      V0

    • 绝缘材料

      PA

    • 接触件材料

      CuZn38

    • 低温下的静态绝缘材料应用

      -60 °C

    • 绝缘材料的温度指数（DIN EN 60216-1（VDE 0304-21））

      130 °C

    • 绝缘材料相对温度指数（电气，UL 746 B）

      130 °C

    • 铁路车辆的防火保护 (DIN EN 45545-2) R22

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R23

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R24

      HL 1 - HL 3

    • 铁路车辆的防火保护 (DIN EN 45545-2) R26

      HL 1 - HL 3

    • 表面可燃性NFPA 130 (ASTM E 162)

      通过

    • 烟雾比光密度NFPA 130 (ASTM E 662)

      通过

    • 烟气毒性NFPA 130 (SMP 800C)

      通过

  • 连接器
    • 插头类型

      针式连接器样式类型AB 15A

  • 环境和真实条件

    • 振荡/宽频带噪音

    • 规格

      DIN EN 50155 (VDE 0115-200):2022-06

    • 频谱

      2类，B级使用寿命测试，在转向架上进行

    • 频率

      f1 = 5 Hz 到 f2 = 250 Hz

    • ASD等级

      6.12 (m/s²)²/Hz

    • 加速度

      3.12g

    • 每轴的测试周期

      5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 结果

      已通过测试

    • 冲击

    • 规格

      DIN EN 50155 (VDE 0115-200):2022-06

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      18 毫秒

    • 每个方向的电击次数

      3

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 结果

      已通过测试

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -5 °C ... 40 °C (符合IEC 60884-1标准，24小时内的平均值不超过+35°C)

    • 环境温度（存放/运输）

      -25 °C ... 60 °C (短期内（不超过24  小时），-60 °C到+70 °C)

    • 允许湿度（存放/运输）

      30 % ... 70 %

  • 标准和规范

    • 标准

    • 标准/规程

      UL 508

    • 标准/规程

      IEC 60884-1

  • 安装
    • 安装类型

      DIN导轨或直接安装
