首页/其他/其他/其他/继电器模块
  • 继电器模块-EMG 22-REL/KSR-230/21/ SO46
  • 继电器模块-EMG 22-REL/KSR-230/21/ SO46
  • 继电器模块-EMG 22-REL/KSR-230/21/ SO46

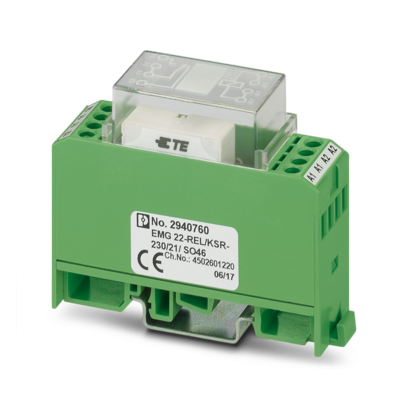

继电器模块

EMG 22-REL/KSR-230/21/ SO46

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2940760
无现货
起订量： 10
预计货期：  实际交期请联系客服

继电器接口，控制侧抗干扰，带固态微型电磁式继电器，触点（Au）： 中型到大型负载，1PDT，输入电压230VAC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      EMG

    • 应用

      防干扰滤波器

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

    • 数据管理状态

    • 最近一次数据维护日期

      02.06.2025

  • 电气特性
    • 额定条件下的最大功耗

      4.14 W

    • 测试电压 (线圈/触点)

      2.5 kV AC (50 Hz，1分钟，线圈/触点)

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      230 V AC

    • 输入电压范围

      207 V AC ... 253 V AC (20 °C)

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      18 mA

    • 典型响应时间

      10 ms

    • 典型释放时间

      8 ms

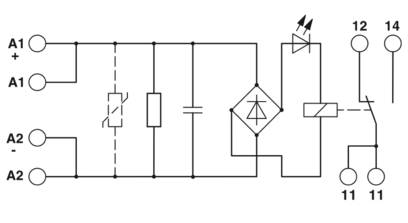

    • 保护电路

      桥式整流器; 桥式整流器

    • 保护电路

      电涌保护; 压敏电阻

    • 保护电路

      RC元件; RC元件

    • 工作电压显示

      黄色LED

  • 输出数据

    • 切换

    • 触点类型

      1个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

    • 最大切换电压

      250 V AC/DC

    • 极限持续电流

      6 A

    • 最大冲击电流

      8 A

    • 最大额定功率值（电阻负载）

      95 W (24 V DC)

    • 最大额定功率值（电阻负载）

      50 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      45 W (可用于60 V DC)

    • 最大额定功率值（电阻负载）

      35 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      55 W (可用于220 V DC)

    • 最大额定功率值（电阻负载）

      1500 VA (可用于250 V AC)

  • 连接数据

    • 线圈侧

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 触点侧

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      75 mm

    • 深度

      62.5 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -20 °C ... 40 °C

    • 环境温度（存放/运输）

      -20 °C ... 70 °C

  • 标准和规范
    • 标准/规程

      IEC 60664

    • 标准/规程

      EN 50178

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任意
