首页/切换、测量和监控/继电器和光耦合器/固态继电器和电磁式继电器/继电器模块
  • 继电器模块-EMG 17-REL/KSR-W230/21-21-LC
  • 继电器模块-EMG 17-REL/KSR-W230/21-21-LC
  • 继电器模块-EMG 17-REL/KSR-W230/21-21-LC

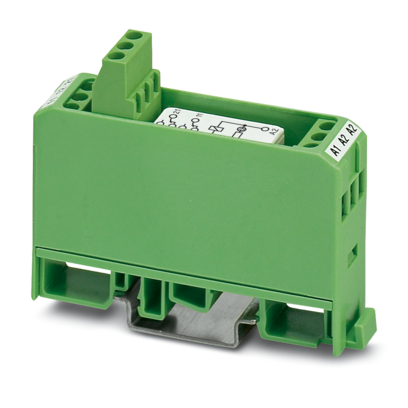

继电器模块

EMG 17-REL/KSR-W230/21-21-LC

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2940430
无现货
起订量： 1
预计货期：  实际交期请联系客服

继电器模块，带固态微型电磁式继电器，触点（AgNi）： 中型到大型负载，2PDT，输入电压230 V DC

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 订货信息:

      仅有AC电压型号

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 产品属性
    • 产品类型

      继电器模块

    • 产品系列

      EMG

    • 应用

      通用

    • 操作模式

      100%工作因数

    • 机械寿命

      约 5x 107 开关次数

    • 绝缘特性: 供电回路间的电气间隙和爬电距离

    • 绝缘

      基础隔离

    • 绝缘

      输入电路和输出触点电流通路之间的安全隔离、加强绝缘及6 kV

    • 过电压类别

      II

    • 污染等级

      2

    • 绝缘特性: 输入和触点回路（或输出触点电流路径）之间的空气间隙和爬电距离

    • 绝缘

      安全隔离，增强型绝缘

    • 过电压类别

      III

    • 污染等级

      2

    • 绝缘特性: 标准/条例

    • 数据管理状态

    • 最近一次数据维护日期

      02.05.2024

  • 电气特性
    • 额定条件下的最大功耗

      0.92 W

    • 测试电压 (线圈/触点)

      4 kV AC (50 Hz，1分钟，线圈/触点)

    • 测试电压 (触点/触点)

      1 kV AC (50 Hz，1分钟，转换触点/转换触点)

    • 供电回路间的电气间隙和爬电距离

    • 额定绝缘电压

      260 V AC

    • 额定过电压

      2.3 kV

    • 输入和触点回路（或输出触点电流路径）之间的空气间隙和爬电距离

    • 额定绝缘电压

      260 V AC

    • 额定过电压

      6 kV

    • 标准/条例

  • 输入数据

    • 线圈侧

    • 额定输入电压 UN

      230 V AC

    • 输入电压范围

      184 V AC ... 253 V AC (20 °C)

    • 干线频率

      50/60 Hz

    • 驱动和功能

      单稳态

    • 驱动（极性）

      极化

    • UN下的典型输入电流

      4 mA

    • 典型响应时间

      7 ms

    • 典型响应时间

      3 ms ... 12 ms

    • 典型释放时间

      3 ms

    • 典型释放时间范围

      2 ms ... 9 ms

    • 工作电压显示

      白炽灯

  • 输出数据

    • 切换

    • 触点类型

      2个转换触点

    • 开关触点类型

      单触点

    • 触点材料

      AgNi

    • 最大切换电压

      250 V AC/DC

    • 限制连续电流

      5 A

    • 最大启动电流

      6 A

    • 最大额定功率值（电阻负载）

      120 W (24 V DC)

    • 最大额定功率值（电阻负载）

      95 W (可用于48 V DC)

    • 最大额定功率值（电阻负载）

      60 W (可用于60 V DC)

    • 最大额定功率值（电阻负载）

      40 W (可用于110 V DC)

    • 最大额定功率值（电阻负载）

      55 W (可用于220 V DC)

    • 最大额定功率值（电阻负载）

      1250 VA (可用于250 V AC)

  • 连接数据

    • 线圈侧

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 触点侧

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 12

  • 尺寸
    • 宽度

      17.5 mm

    • 高度

      75 mm

    • 深度

      62.5 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -20 °C ... 40 °C

    • 环境温度（存放/运输）

      -20 °C ... 70 °C

  • 标准和规范

    • 供电回路间的电气间隙和爬电距离

    • 标准/规程

      IEC 60664-1

    • 输入和触点回路（或输出触点电流路径）之间的空气间隙和爬电距离

    • 标准/规程

      IEC 60664-1

    • 标准/条例

    • 标准/规程

      EN 61810-1

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      无间距排列

    • 安装位置

      任意
