首页/其他/其他/其他/监视继电器

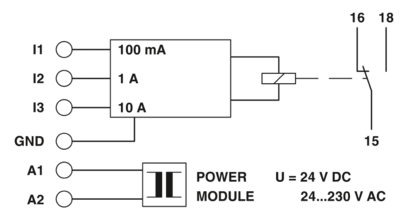

  • 监视继电器-EMD-SL-C-OC-10
  • 监视继电器-EMD-SL-C-OC-10
  • 监视继电器-EMD-SL-C-OC-10

监视继电器

EMD-SL-C-OC-10

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2866019
无现货
起订量： 1
预计货期：  实际交期请联系客服

用于0…10 A AC/DC的1相电流监控的监视继电器，过电流，电源电压可通过电源模块进行选择，1个转换触点

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电流监视继电器

    • 操作模式

      100%工作因数

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 使用寿命，电气方面

      2x 105次，电阻负载 1000 VA

    • 主电源类型

      单相

    • 额定绝缘电压

      300 V

    • 额定过电压

      4 kV

    • 电源

    • 电源电压范围

      24 V AC ... 230 V AC (参见电源模块)

    • 电源电压范围

      24 V DC (参见电源模块)

    • 额定功耗

      2 VA (1.5 W)

  • 输入数据
    • 输入名称

      测量输入

    • 测量值

      DC, AC 正弦

    • 输入电流范围

      0 mA ... 100 mA (接线端子： I1和GND)

    • 输入电流范围

      0 A ... 1 A (接线端子： I2和GND)

    • 输入电流范围

      0 A ... 10 A (接线端子： I3和GND)

    • 过载量

      800mA(IN=100mA时)

    • 过载量

      3A(IN=1A时)

    • 过载量

      12A(IN=10A时)

    • 输入电流的输入电阻

      470 mΩ (IN= 100 mA时)

    • 输入电流的输入电阻

      47 mΩ (IN= 1 A时)

    • 输入电流的输入电阻

      5 mΩ (IN= 10 A时)

    • 频率范围

      48 Hz ... 63 Hz

    • 最大温度系数

      < 0.1 %/K

    • 响应延迟设定范围

      0.2 s ... 10 s

    • 最小设定范围

      5 % ... 95 % (IN时)

    • 最大设定范围

      10 % ... 100 % (IN时)

    • 功能

      过电流

    • 基础精度

      ± 5 % (终值)

    • 设定精度

      ≤ 5 % (终值)

    • 重复精度

      ≤ 2 %

    • 恢复时间

      500 ms

  • 输出数据

    • 切换

    • 触点类型

      1个浮地转换触点

    • 最大切换电压

      250 V AC (符合IEC 60664-1标准)

    • 最大额定功率值（电阻负载）

      750 VA (3 A/250 V AC，模块排列，间距≤ 5 mm)

    • 最大额定功率值（电阻负载）

      1250 VA (5 A/250 V AC，模块未排列，间距≥ 5 mm)

    • 输出熔断器

      5 A (快速熔断)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 刚性导线横截面

      0.5 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      20 ... 14

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      90 mm

    • 深度

      113 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

    • 外壳绝缘材料

      聚酰胺PA，阻燃

  • 环境和真实条件

    • 环境条件

    • 保护等级 (壳体)

      IP40 (外壳)

    • 保护等级 (接线端子)

      IP20 (接线端子)

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 环境温度（运行）

      -25 °C ... 40 °C (符合UL 508)

    • 环境温度（存放/运输）

      -25 °C ... 70 °C

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许湿度（运行）

      15 % ... 85 %

  • 认证

    • CE

    • 证书

      CE合规

    • UL，美国 / 加拿大

    • 标识

      UL/C-UL Listed UL 508

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

    • 抗干扰

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 61000-6-3

  • 标准和规范
    • 标准/规程

      EN 50178

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      安装在标准DIN导轨NS 35上（符合EN 60715）

    • 安装位置

      任意
