首页/其他/其他/其他/监视继电器
  • 监视继电器-EMD-FL-PF-400
  • 监视继电器-EMD-FL-PF-400
  • 监视继电器-EMD-FL-PF-400

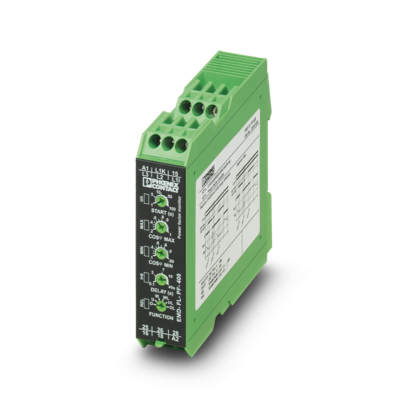

监视继电器

EMD-FL-PF-400

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2885809
无现货
起订量： 1
预计货期：  实际交期请联系客服

用于1相和3相网络负载监视的监视继电器（cos ϕ = 0,1...1），欠压，过压，窗口功能，故障记录，宽域供电，2 PDT

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      负载监视继电器

    • 操作模式

      100%工作因数

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 使用寿命，电气方面

      2x 105次，电阻负载 1000 VA

    • 主电源类型

      1相和3相

    • 额定绝缘电压

      300 V

    • 额定过电压

      4 kV

    • 电源

    • 电源电压范围

      24 V AC ... 240 V AC -15 % ... +10 %

    • 电源电压范围

      24 V DC ... 240 V DC (-20 % ... +25 %)

    • 电源电压类型

      AC/DC

    • 额定功耗

      4.5 VA (1.5 W)

  • 输入数据
    • 输入名称

      测量输入

    • 测量值

      AC 正弦 (10 ... 100 Hz)

    • 额定输入电压 UN

      3N~415/240V

    • 输入电压范围

      40 V AC ... 415 V AC (1(N) ~，单相负载)

    • 输入电压范围

      40 V AC ... 415 V AC (3(N) ~，3相负载)

    • 最大输入电压

      3 N ~ 500/289 V

    • 输入电流范围

      0.5 A ... 10 A (接线端子: L1i和L1k)

    • 过载量

      12A恒定

    • 输入电压的输入电阻

      ≥ 1 MΩ

    • 输入电流的输入电阻

      5 mΩ

    • 最小通断阈值cos φ

      0.1 ... 0.99

    • 最大通断阈值cos φ

      0.2 ... 1

    • 频率范围

      48 Hz ... 400 Hz

    • 最大温度系数

      ≤ 0.1 %/K

    • 响应延迟设定范围

      0.1 s ... 40 s

    • 启动延迟设定范围

      1 s ... 100 s

    • 功能

      欠载

    • 功能

      过载

    • 功能

      窗口

    • 功能

      存储器错误

    • 基础精度

      ± 5 % (cosφ=0.8时)

    • 设定精度

      ≤ 5 % (cosφ=0.8时)

    • 重复精度

      ± 1.8 %

    • 恢复时间

      500 ms

  • 输出数据

    • 切换

    • 触点类型

      2个浮地转换触点

    • 最大切换电压

      250 V AC (符合IEC 60664-1标准)

    • 最大额定功率值（电阻负载）

      750 VA (3 A/250 V AC，模块排列，间距≤ 5 mm)

    • 最大额定功率值（电阻负载）

      1250 VA (5 A/250 V AC，模块未排列，间距≥ 5 mm)

    • 输出熔断器

      5 A (快速熔断)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 刚性导线横截面

      0.5 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      20 ... 14

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      90 mm

    • 深度

      113 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

    • 外壳绝缘材料

      聚酰胺PA，阻燃

  • 环境和真实条件

    • 环境条件

    • 保护等级 (壳体)

      IP40 (外壳)

    • 保护等级 (接线端子)

      IP20 (接线端子)

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 环境温度（运行）

      -25 °C ... 40 °C (符合UL 508)

    • 环境温度（存放/运输）

      -25 °C ... 70 °C

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许湿度（运行）

      15 % ... 85 %

  • 认证

    • CE

    • 证书

      CE合规

    • UL，美国 / 加拿大

    • 标识

      UL/C-UL Listed UL 508

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

    • 抗干扰

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 61000-6-4

  • 标准和规范
    • 标准/规程

      EN 50178

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      安装在标准DIN导轨NS 35上（符合EN 60715）

    • 安装位置

      任意
