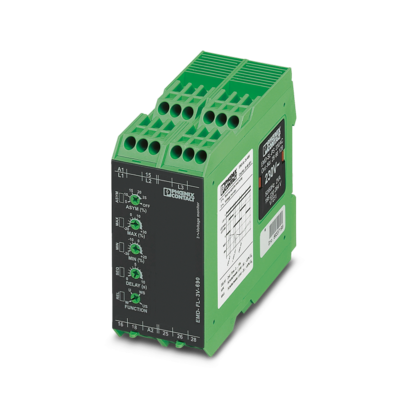

  • 监视继电器-EMD-FL-3V-690
  • 监视继电器-EMD-FL-3V-690
  • 监视继电器-EMD-FL-3V-690

监视继电器

EMD-FL-3V-690

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2885249
无现货
起订量： 1
预计货期：  实际交期请联系客服

用于483...897 V AC的3相电压监视的监视继电器，欠压，窗口功能，相序，缺相，不对称，供电电压可使用电源模块选择，2 PDT

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      电压监视继电器

    • 操作模式

      100%工作因数

    • 机械寿命

      约 2x 107次

    • 绝缘特性

    • 绝缘

      基础隔离

    • 过电压类别

      III

    • 污染等级

      2

  • 电气特性
    • 使用寿命，电气方面

      2x 105次，电阻负载 1000 VA

    • 主电源类型

      3相

    • 额定绝缘电压

      600 V

    • 额定过电压

      6 kV

    • 电源

    • 电源电压范围

      230 V AC ... 500 V AC (参见电源模块)

    • 电源电压范围

    • 额定功耗

      4.5 VA (1.5 W)

  • 输入数据
    • 输入名称

      测量输入

    • 测量值

      AC 正弦 (48 ... 63 Hz)

    • 保护

      ≤ 20 A

    • 额定输入电压 UN

      3 ~ 690 V

    • 最大输入电压

      3 ~ 950 V

    • 输入电压的输入电阻

      1 MΩ

    • 频率范围

      50 Hz ... 60 Hz

    • 最大温度系数

      < 0.1 %/K

    • 响应延迟设定范围

      0.1 s ... 10 s

    • 最小设定范围

      -30 % ... 20 % (UN时)

    • 最大设定范围

      -20 % ... 30 % (UN时)

    • 电压阈值的最小设定范围

      483 V AC ... 828 V AC

    • 电压阈值的最大设定范围

      552 V AC ... 897 V AC

    • 功能

      欠压

    • 功能

      窗口

    • 功能

      非对称

    • 功能

      相序

    • 功能

      相位故障

    • 基础精度

      ± 5 % (终值)

    • 设定精度

      ≤ 5 % (终值)

    • 重复精度

      ≤ 2 %

    • 不对称

      5 % ... 25% / OFF

    • 恢复时间

      500 ms

  • 输出数据

    • 切换

    • 触点类型

      2个浮地转换触点

    • 最大切换电压

      250 V AC (符合IEC 60664-1标准)

    • 最大额定功率值（电阻负载）

      750 VA (3 A/250 V AC，模块排列，间距≤ 5 mm)

    • 最大额定功率值（电阻负载）

      1250 VA (5A/250V AC，模块未排列，间距≥ 5mm)

    • 输出熔断器

      5 A (快速熔断)

  • 连接数据
    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 刚性导线横截面

      0.5 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      20 ... 14

  • 尺寸
    • 宽度

      45 mm

    • 高度

      90 mm

    • 深度

      113 mm

  • 材料规格
    • 颜色

      绿色 (RAL 6021)

    • 外壳绝缘材料

      聚酰胺PA，阻燃

  • 环境和真实条件

    • 环境条件

    • 保护等级 (壳体)

      IP40 (外壳)

    • 保护等级 (接线端子)

      IP20 (接线端子)

    • 环境温度（运行）

      -25 °C ... 55 °C

    • 环境温度（运行）

      -25 °C ... 40 °C (符合UL 508)

    • 环境温度（存放/运输）

      -25 °C ... 70 °C

    • 气候等级

      3K3（符合EN 60721标准）

    • 允许湿度（运行）

      15 % ... 85 %

  • 认证

    • CE

    • 证书

      CE合规

    • UL，美国 / 加拿大

    • 标识

      UL/C-UL Listed UL 508

  • 电磁兼容数据
    • 电磁兼容性

      符合EMC条例

    • 低压指令

      符合低电压指令

    • 抗干扰

      EN 61000-6-2

    • 噪音排放

    • 标准/规范

      EN 61000-6-3

  • 标准和规范
    • 标准/规程

      EN 50178

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      安装在标准DIN导轨NS 35上（符合EN 60715）

    • 安装位置

      任意
