首页/切换、测量和监控/马达启动器和电子开关装置/混合马达启动器/混合型电机起动器
  • 混合型电机起动器-ELR H5-IES-SC/500AC-9-IFS
  • 混合型电机起动器-ELR H5-IES-SC/500AC-9-IFS
  • 混合型电机起动器-ELR H5-IES-SC/500AC-9-IFS
  • 混合型电机起动器-ELR H5-IES-SC/500AC-9-IFS

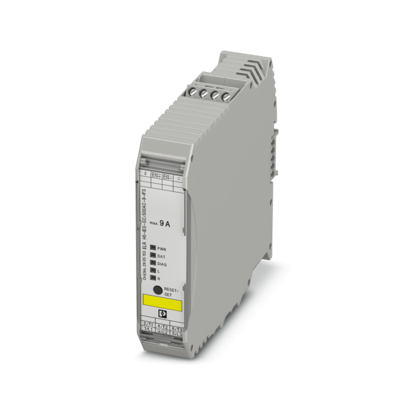

混合型电机起动器

ELR H5-IES-SC/500AC-9-IFS

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2905153
无现货
起订量： 1
预计货期：  实际交期请联系客服

可联网的混合电机起动器，用于反向起动三相交流电机，高达500 V AC，9 A输出电流，带可调过载分断、至SIL 3/PL e的紧急停机功能和螺钉连接，提供DIN导轨连接器。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      混合电机起动器

    • 产品系列

      CONTACTRON

    • 操作模式

      100%工作因数

    • 数据管理状态

    • 产品审核修订

      05

  • 电气特性
    • 相数

      3

    • 电机起动器类型

      可逆式起动器

    • 切换频率

      ≤ 2 Hz (取决于负载)

    • 额定条件下的最大功耗

      12 W

    • 切换频率

      ≤ 2 Hz (取决于负载)

    • 最大功率损耗

      7 W

    • 最小功率损耗

      0.88 W

    • 协调类型

      1

    • 电源

    • 额定控制电路电源电压US

      24 V DC

    • 控制电源电压范围

      19.2 V DC ... 30 V DC

    • 额定控制电源电流IS

      60 mA

    • 保护电路

      电涌保护

    • 保护电路

      极性保护; 并行极性保护二极管

    • 绝缘特性

    • 额定绝缘电压

      550 V

    • 额定过电压

      6 kV

    • 过电压等级

      III

    • 污染等级

      2

    • 控制输入和控制电源电压以及辅助电路至主电路的绝缘特性

      安全绝缘（IEC 60947-1）

    • 控制输入和控制电源电压至辅助电路之间的绝缘特性

      安全绝缘（IEC 60947-1），≤ 300 V AC的辅助电路中

    • 紧急脱扣

    • 工作阈值

      > 60 A

    • 响应时间

      < 0.5 s

  • 输入数据

    • 控制

    • 输入名称

      启用输入

    • 注意事项

      使能输入与消隐信号兼容（半导体输出信号，测试脉冲持续时间不超过3 ms），
      在不会对安全功能带来不良影响的情况下，允许不超过4 ms的启通脉冲。

    • 额定操作电压UC

      24 V DC

    • 触发电压范围

      19.2 V DC ... 30 V DC

    • 额定操作电流IC

      7 mA

    • 开关阈值

      9.6 V (“0”信号)

    • 开关阈值

      19.2 V (“1”信号)

    • 开关电平

      < 5 V DC (用于急停)

    • 典型关闭时间

      < 30 ms

    • 保护电路

      极性保护

  • 输出数据

    • 交流输出

    • 额定工作电压Ue

      500 V AC

    • 工作电压范围

      42 V AC ... 550 V AC

    • 额定操作电流 Ie

      9 A (AC-51)

    • 额定操作电流 Ie

      7 A (AC-53a)

    • 干线频率

      50/60 Hz

    • 负载电流范围

      1.5 A ... 9 A (参见衰减曲线)

    • 符合IEC 60947-4-2标准的动作特性

      10A级

    • 冷却时间

      20 min. (用于自动复位)

    • 漏电流

      0 mA

    • 保护电路

      电涌保护; 压敏电阻

  • 连接数据

    • 控制回路

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      5 lbf-in. ... 7 lbf-in.

    • 负载电路

    • 连接方式

      螺钉连接

    • 剥线长度

      8 mm

    • 螺纹

      M3

    • 刚性导线横截面

      0.2 mm² ... 2.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 2.5 mm²

    • 可连接导向横截面 AWG

      24 ... 14

    • 紧固扭矩

      0.5 Nm ... 0.6 Nm

    • 紧固扭矩

      5 lbf-in. ... 7 lbf-in.

  • 信号处理
    • 状态显示

      LED (黄色)

    • 工作电压显示

      绿色LED

    • 错误指示

      红色LED

  • 尺寸
    • 宽度

      22.5 mm

    • 高度

      107 mm

    • 深度

      114 mm

  • 材料规格
    • 阻燃等级，符合UL 94

      V0 (外壳)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -5 °C ... 60 °C (注意降低值)

    • 环境温度（存放/运输）

      -40 °C ... 80 °C

    • 海拔

      ≤ 2000 m

  • 认证

    • UKCA

    • 证书

      UKCA合规

    • ATEX

    • 标识

       II (2) G [Ex eb] [Ex db] [Ex pxb]

    • 标识

       II (2) D [Ex tb] [Ex pb]

    • 证书

      PTB 15 ATEX 3000

    • UL认证

    • 证书

      NLDX.E228652

    • 证书

      NRNT.E172140

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      ≤ 3

    • 注意

      安全关断

    • Safety Integrity Level (SIL, IEC 61508)

    • 标识

      2

    • 注意

      电机保护

    • Performance Level (ISO 13849)

    • 标识

      e

    • 注意

      安全关断

    • 类别(ISO 13849)

    • 标识

      ≤ 3

    • 注意

      安全关断

    • UL数据

    • SCCR

      100 kA (480 V AC（保险丝：30 A CC级/30 A J级（高容错））)

    • SCCR

      5 kA (480 V AC（保险丝：20 A RK5（标准容错））)

    • FLA

      7.6 A (480 V AC)

    • Group installation

      20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded)

    • Group installation

      30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded)

    • Category code

      NLDX / NRNT

    • Horsepower ratings

      2 hp (208 V AC)

    • Horsepower ratings

      2 hp (230 V AC)

    • Horsepower ratings

      2 hp (240 V AC)

    • Horsepower ratings

      5 hp (480 V AC)

  • 标准和规范

    • 标准/条例

    • 标准/规程

      IEC 60947-1

    • 标准/规程

      EN 60947-4-2

    • 标准/规程

      IEC 61508

    • 标准/规程

      ISO 13849

  • 安装
    • 安装类型

      DIN导轨安装

    • 组装说明

      可并列安装，间距请见降低额定值

    • 安装位置

      垂直（水平DIN导轨，下电机输出）
