首页/供电、充电及保护/设备断路器/电子式断路器/电子设备断路器
  • 电子设备断路器-EC-E 0,5A DC24V
  • 电子设备断路器-EC-E 0,5A DC24V
  • 电子设备断路器-EC-E 0,5A DC24V
  • 电子设备断路器-EC-E 0,5A DC24V

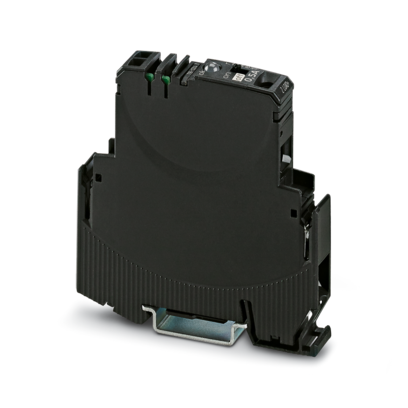

电子设备断路器

EC-E 0,5A DC24V

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 0903041
无现货
起订量： 1
预计货期：  实际交期请联系客服

电子断路器，1个复位输入，额定电流： .5 A

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 概述

      当成排安装且无对流冷却时，由于热影响，在持续操作中，额定设备电流通常最大只能达到80%（100%操作系数）。
      为预防元器件的重新启动，系统或机械中应采取特殊的预防措施（如使用安全PLC）。
      不允许并行连接多个断路器。

  • 产品属性
    • 产品类型

      设备断路器

    • 产品系列

      EC-E

    • 类型

      导轨安装模块，单片

    • 位数

      1

    • 通道数目

      1

    • 绝缘特性

    • 污染等级

      2

  • 电气特性
    • 保险丝类型

      自动设备

    • 开关容量 ICN

      主动电流限制

    • 保险丝

      电子

    • 概述

    • 标称工作电压

      24 V DC

    • 工作电压

      18 V DC ... 32 V DC

    • 额定电流IN

      0.5 A

    • 额定过电压

      0.5 kV

    • 分断方法

      E (电子)

    • 要求的备用保险丝

      不需要，内置本安元件

    • 介电强度

      最大 32 V DC (负载电路)

    • 关闭

      型号. 1.8 x IN

    • 主动电流限制

      有源

    • 保险丝

      电子

    • 闭路电流范围 I0

      典型值 25 mA ±5 mA (接通时)

    • MTBF (IEC 61709, SN 29500)

      7430000 h (在25 °C下，80 %负载时)

    • MTBF (IEC 61709, SN 29500)

      6590000 h (在40 °C下，80 %负载时)

    • 电压压降

      70 mV (IN时)

    • 触点类型

      不带电气隔离

    • 负载电路

    • 最大电容负载

      20000 µF

    • 冲击抑制

      典型值 0.5 s

    • 复位

    • 输入电压

      最大 32 V DC

    • 电耗量

      典型值 2.6 mA (24 V DC)

    • 脉冲长度

      最小 10 ms

    • 电压

      < 3 V DC (低态)

    • 电压

      > 8 V DC (高态)

    • 状态输出

    • 输出电压

      24 V DC

    • 输出电流

      最大 0.2 A (防短路保护)

    • 指示器/远程信号发送

    • 连接名称

      辅助触点

    • 切换功能

      复位输入

  • 连接数据
    • 额定横截面

      16.00 mm²

    • 连接方式

      螺钉连接

    • Line+ / LOAD+ /0V

    • 连接方式

      螺钉连接

    • 螺纹

      M4

    • 紧固扭矩

      ... 1.2 Nm

    • 剥线长度

      10 mm

    • 刚性导线横截面

      0.5 mm² ... 16 mm²

    • 横截面 AWG

      26 ... 6 (按IEC标准修订)

    • 柔性导线横截面

      0.5 mm² ... 16 mm²

    • 导线横截面，柔性[AWG]

      20 ... 6 (按IEC标准修订)

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.5 mm² ... 10 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.5 mm² ... 10 mm²

    • 2根横截面相同的导线，刚性导线

      0.5 mm² ... 4 mm²

    • 2根横截面相同的导线，AWG刚性

      20 ... 12 (按IEC标准修订)

    • 2根横截面相同的导线，柔性导线

      0.5 mm² ... 4 mm²

    • 2根横截面相同的导线，AWG柔性

      20 ... 12 (按IEC标准修订)

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.5 mm² ... 2.5 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 6 mm²

    • 额定横截面

      16 mm²

    • 辅助触点

    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      ... 0.5 Nm

    • 剥线长度

      8 mm

    • 柔性导线横截面（套管不带塑料绝缘管）

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面（带塑料绝缘管的套管）

      0.25 mm² ... 2.5 mm²

    • 相线+/LOAD+/0V

    • 连接方式

      螺钉连接

    • 螺纹

      M4

    • 紧固扭矩

      1.2 Nm

    • 剥线长度

      10 mm

    • 柔性导线横截面

      0.5 mm² ... 16 mm²

    • 刚性导线横截面

      0.5 mm² ... 16 mm²

    • 可连接导向横截面 AWG

      20 ... 6

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 6 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.5 mm² ... 10 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.5 mm² ... 10 mm²

    • 辅助触点

    • 连接方式

      螺钉连接

    • 螺纹

      M3

    • 紧固扭矩

      0.5 Nm

    • 剥线长度

      8 mm

    • 可连接导向横截面 AWG

      24 ... 14

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 2.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 2.5 mm²

  • 尺寸
    • 宽度

      12.5 mm

    • 高度

      83 mm

    • NS 35/15高度

      90.5 mm

    • NS 35/7,5高度

      83 mm

    • 深度

      80 mm

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20 (外壳)

    • 环境温度（运行）

      0 °C ... 50 °C (无冷凝)

    • 环境温度（存放/运输）

      -20 °C ... 70 °C

    • 湿度测定

      96 h，95 % RH，40 °C

  • 标准和规范
    • 标准/规格

      UL 508

    • 标准/规格

      CSA 22.2

    • 注意事项

      编号14

    • 标准/规格

      UL 2367

    • 标准/规格

      CSA 22.2

    • 注意事项

      编号142

    • 标准/规格

      CSA 22.2

    • 注意事项

      编号213

    • 标准/规格

      UL 1604

  • 安装
    • 安装类型

      DIN导轨： 35 mm
