首页/其他/其他/其他/PCB 插拔式连接器
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54
  • PCB 插拔式连接器-DMCC 0,5/ 4-ST-SHL 7,0-2,54

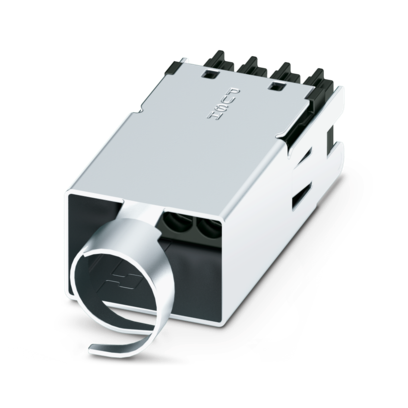

PCB 插拔式连接器

DMCC 0,5/ 4-ST-SHL 7,0-2,54

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1145726
无现货
起订量： 100
预计货期：  实际交期请联系客服

PCB插拔式连接器， 额定横截面: 0.34 mm²， 颜色: 黑色， 额定电流: 5 A， 额定电压(III/2): 160 V， 触点表面: Au， 触点类型: 孔式插头， 行数: 2， 位数: 4， 产品系列: DMCC 0,5/..-ST-SHL， 针距: 2.54 mm， 接线方式: 压接， 导线／PCB连接方向: 0 °， 插拔系统: COMBICON DFMC 0,5 lock & shielded， 电气特性: 屏蔽， 互锁: 屏蔽连接， 安装方式: Lock & Shield， 包装类型: 纸箱包装， 适用于CAT5

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB插拔式连接器

    • 产品系列

      DMCC 0,5/..-ST-SHL

    • 产品线

      COMBICON Connectors XS

    • 位数

      4

    • 针距

      2.54 mm

    • 行数

      2

    • 电气特性

      屏蔽

  • 电气特性

    • 特性

    • 额定电流IN

      5 A

    • 额定电压 UN

      160 V

    • 接触电阻

      5.2 mΩ

    • 额定电压(III/3)

      160 V

    • 额定电涌电压(III/3)

      2.5 kV

    • 额定电压(III/2)

      160 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 额定电压 (II/2)

      320 V

    • 额定电涌电压(II/2)

      2.5 kV

    • 电气特性

      屏蔽

    • 数据传输

    • 信号类型

      Ethernet

    • 频率范围

      至 100 MHz

    • 传输介质

      铜缆

    • 传输特征（类别）

      CAT5 (IEC 11801)

    • 数据传输速率

      1000 Mbps

    • 电力传输

      PoE++

  • 连接数据

    • 互锁

    • 锁定类型

      屏蔽连接

    • 安装方式

      Lock & Shield

    • 导线连接

    • 连接方式

      压接

    • 导线／PCB连接方向

      0 °

    • 可连接导向横截面 AWG

      26 ... 22

    • 剥线长度

      4.1 mm ... 4.5 mm

  • 材料规格

    • 材料数据 - 联系方法

    • 接触件材料

      CU合金

    • 触点区域金属表面（顶层）

      金 (Au)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 尺寸
    • 针距

      2.54 mm

    • 宽度 [w]

      12.22 mm

    • 高度[h]

      7.85 mm

    • 长度[l]

      33 mm

  • 说明
    • 应用说明

      该产品项目可用于CAT5以太网应用。因此，它适合在IoT设备中使用。

  • 机械测试

    • 压接的拉伸强度

    • 结果

      已通过测试

    • 导线横截面／导线类型／牵引力设定值／实际值

      AWG 22 / 柔性 / > 40 N

    • 插入/拔出力

    • 规格

      IEC 60512-13-2:2006-02

    • 结果

      已通过测试

    • 周期数

      100

    • 每个接线位的插入强度约

      2 N

    • 每个接线位的拔出强度约

      1 N

    • 抗擦抹性

    • 规格

      IEC 60068-2-70:1995-12

    • 结果

      已通过测试

    • 极性保护和编码

    • 规格

      IEC 60512-13-5:2006-02

    • 结果

      已通过测试

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      50 m/s² (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03

    • 海平面脉冲耐受电压

      2.95 kV

    • 体积电阻 R1

      5.2 mΩ

    • 体积电阻 R2

      4.6 mΩ

    • 插入／拔出周期

      100

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 气候测试

    • 规格

      ISO 6988:1985-02

    • 腐蚀应力

      0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

    • 热应力

      80 °C/168 h

    • 大功率频率耐受电压

      1.39 kV

    • 环境条件

    • 环境温度（运行）

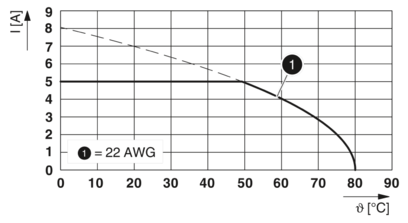

      -55 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      4

    • 绝缘电阻

    • 规格

      IEC 60512-3-1:2002-02

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      160 V

    • 额定电涌电压 (III/3)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      1.5 mm

    • 最小爬电距离(III/3)

      2 mm

    • 额定绝缘电压 (III/2)

      160 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      1.5 mm

    • 最小爬电距离(II/2)

      1.5 mm

    • 额定绝缘电压 (II/2)

      320 V

    • 额定过电压 (II/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      1.5 mm

    • 最小爬电距离(II/2)

      1.6 mm

  • 包装规格
    • 包装类型

      纸箱包装
