首页/其他/其他/其他/PCB 插拔式连接器
  • PCB 插拔式连接器-DFMC 0,5/14-ST-2,54-RF
  • PCB 插拔式连接器-DFMC 0,5/14-ST-2,54-RF

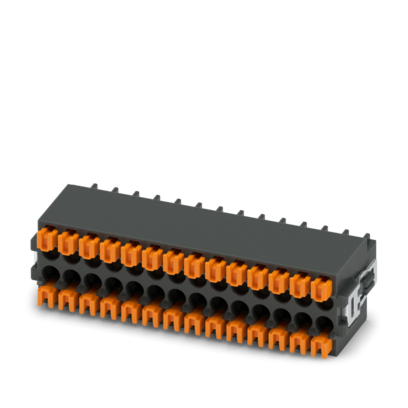

PCB 插拔式连接器

DFMC 0,5/14-ST-2,54-RF

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1715748
无现货
起订量： 50
预计货期：  实际交期请联系客服

PCB插拔式连接器， 额定横截面: 0.5 mm²， 颜色: 黑色， 额定电流: 6 A， 额定电压(III/2): 160 V， 触点表面: Au， 触点类型: 孔式插头， 电位数: 28， 行数: 2， 位数: 14， 连接量: 28， 产品系列: DFMC 0,5/..-ST-RF， 针距: 2.54 mm， 接线方式: 直插式弹簧连接， 导线／PCB连接方向: 0 °， 插拔系统: COMBICON DFMC 0,5， 互锁: 卡接锁定， 安装方式: 锁紧法兰， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB插拔式连接器

    • 产品系列

      DFMC 0,5/..-ST-RF

    • 产品线

      COMBICON Connectors XS

    • 位数

      14

    • 针距

      2.54 mm

    • 连接量

      28

    • 行数

      2

    • 电位数目

      28

  • 电气特性

    • 特性

    • 额定电流IN

      6 A

    • 额定电压 UN

      160 V

    • 接触电阻

      2.7 mΩ

    • 额定电压(III/3)

      32 V

    • 额定电涌电压(III/3)

      0.8 kV

    • 额定电压(III/2)

      160 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 额定电压 (II/2)

      160 V

    • 额定电涌电压(II/2)

      1.5 kV

  • 连接数据

    • 连接技术

    • 类型

      标准

    • 连接器系统

      COMBICON DFMC 0,5

    • 额定横截面

      0.5 mm²

    • 触点类型

      孔式插头

    • 互锁

    • 锁定类型

      卡接锁定

    • 安装法兰

      锁紧法兰

    • 导线连接

    • 连接方式

      直插式弹簧连接

    • 导线／PCB连接方向

      0 °

    • 刚性导线横截面

      0.14 mm² ... 0.5 mm²

    • 柔性导线横截面

      0.14 mm² ... 0.5 mm²

    • 可连接导向横截面 AWG

      26 ... 20

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 0.34 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.14 mm² ... 0.25 mm²

    • 塞规a x b／直径

      - / 1.2 mm

    • 剥线长度

      7 mm

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      可选涂层

    • 接线点金属表面（顶层）

      锡 (5 - 7 µm Sn)

    • 接线点金属表面（中层）

      镍 (1 - 3 µm Ni)

    • 触点区域金属表面（顶层）

      金 (0.25 Au)

    • 触点区域金属表面（中层）

      镍 (2 - 3 µm Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      LCP

    • 绝缘材料组

      IIIa

    • CTI符合IEC 60112

      175

    • 阻燃等级，符合UL 94

      V0

    • 机械数据 – 致动元件

    • 颜色 (执行机构)

      橙色 (2003)

    • 绝缘材料

      LCP

    • 绝缘材料组

      IIIa

    • CTI符合IEC 60112

      175

    • 阻燃等级，符合UL 94

      V0

  • 尺寸
    • 针距

      2.54 mm

    • 宽度 [w]

      38.06 mm

    • 高度[h]

      10.5 mm

    • 长度[l]

      14.4 mm

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 机械测试

    • 导线连接

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 导线损坏和松动测试

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 重复连接和断开连接

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 拉伸测试

    • 规格

      IEC 60999-1:1999-11

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.14 mm² / 刚性 / > 10 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.14 mm² / 柔性 / > 10 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.5 mm² / 刚性 / > 20 N

    • 导线横截面／导线类型／牵引力设定值／实际值

      0.5 mm² / 柔性 / > 20 N

    • 插入/拔出力

    • 规格

      IEC 60512-13-2:2006-02

    • 结果

      已通过测试

    • 周期数

      100

    • 每个接线位的插入强度约

      2 N

    • 每个接线位的拔出强度约

      1 N

    • 抗擦抹性

    • 规格

      IEC 60068-2-70:1995-12

    • 结果

      已通过测试

    • 极性保护和编码

    • 规格

      IEC 60512-13-5:2006-02

    • 结果

      已通过测试

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 500 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      5g (60.1 Hz ... 500 Hz)

    • 每轴的测试周期

      2 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03

    • 海平面脉冲耐受电压

      2.95 kV

    • 体积电阻 R1

      2.7 mΩ

    • 体积电阻 R2

      2.9 mΩ

    • 第2级的体积电阻R2

      3.1 mΩ

    • 插入／拔出周期

      100

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 气候测试

    • 规格

      DIN 50018:2013-05

    • 腐蚀应力

      1.0 dm3 SO2转300 dm3/40 °C/3周期

    • 热应力

      100 °C/168  h

    • 大功率频率耐受电压

      1.39 kV

    • 环境条件

    • 环境温度（运行）

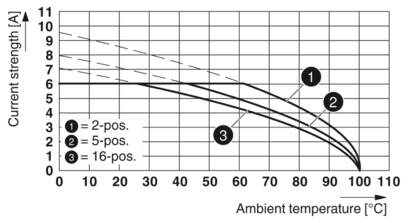

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      16

    • 绝缘电阻

    • 规格

      IEC 60512-3-1:2002-02

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 温度循环

    • 规格

      IEC 60999-1:1999-11

    • 结果

      已通过测试

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      IIIa

    • 比较跟踪指标（IEC 60112）

      CTI 175

    • 额定绝缘电压 (III/3)

      32 V

    • 额定电涌电压 (III/3)

      0.8 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      0.8 mm

    • 最小爬电距离(III/3)

      1.3 mm

    • 额定绝缘电压 (III/2)

      160 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      1.5 mm

    • 最小爬电距离(II/2)

      1.6 mm

    • 额定绝缘电压 (II/2)

      160 V

    • 额定过电压 (II/2)

      1.5 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      0.5 mm

    • 最小爬电距离(II/2)

      1.6 mm

  • 包装规格
    • 包装类型

      纸箱包装
