首页/其他/其他/其他/穿墙式连接器
  • 穿墙式连接器-DFK-PC 4/11-G-7,62-FS4,8
  • 穿墙式连接器-DFK-PC 4/11-G-7,62-FS4,8
  • 穿墙式连接器-DFK-PC 4/11-G-7,62-FS4,8

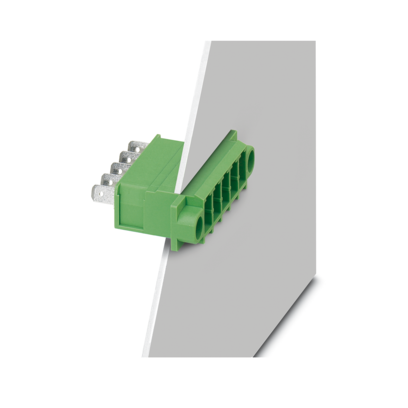

穿墙式连接器

DFK-PC 4/11-G-7,62-FS4,8

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1861248
无现货
起订量： 50
预计货期：  实际交期请联系客服

穿墙式插座， 额定横截面: 4 mm²， 颜色: 绿色， 额定电流: 15 A， 额定电压(III/2): 400 V， 触点表面: Sn， 触点类型: 针式插头， 电位数: 11， 行数: 1， 位数: 11， 连接量: 11， 产品系列: DFK-PC 4/..-G -FS4,8， 针距: 7.62 mm， 接线方式: 滑插连接技术， 安装: 直接安装， 每个电势的焊针数量: 1， 插拔系统: COMBICON PC 4， 针式连接器样式对齐: 标准， 互锁: 不带， 安装方式: 不带， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      穿墙式插座

    • 产品系列

      DFK-PC 4/..-G -FS4,8

    • 产品线

      COMBICON Connectors L

    • 类型

      穿墙式插座

    • 位数

      11

    • 针距

      7.62 mm

    • 连接量

      11

    • 行数

      1

    • 电位数目

      11

    • 安装法兰

      不带

    • 每个电位的焊针

      1

  • 电气特性

    • 特性

    • 额定电流IN

      15 A

    • 额定电压 UN

      400 V

    • 额定电压(III/3)

      400 V

    • 额定电涌电压(III/3)

      6 kV

    • 额定电压(III/2)

      400 V

    • 额定电涌电压(III/2)

      6 kV

    • 额定电压 (II/2)

      800 V

    • 额定电涌电压(II/2)

      6 kV

  • 安装
    • 安装类型

      直接安装

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      镀锡

    • 触点区域金属表面（顶层）

      锡 (5 - 10 µm Sn)

    • 触点区域金属表面（中层）

      镍 (2 - 5 µm Ni)

    • 焊接区域金属表面（顶层）

      锡 (5 - 10 µm Sn)

    • 焊接区域金属表面（中层）

      镍 (2 - 5 µm Ni)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V2

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

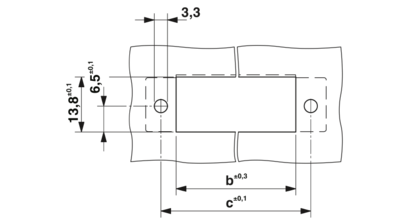

  • 尺寸
    • 针距

      7.62 mm

    • 宽度 [w]

      99.04 mm

    • 高度[h]

      14.3 mm

    • 长度[l]

      37.35 mm

    • 高度

      14.3 mm

    • 引脚尺寸

      0.8 x 4.8 mm

  • 电气测试

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      400 V

    • 额定电涌电压 (III/3)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      5.5 mm

    • 最小爬电距离(III/3)

      5.5 mm

    • 额定绝缘电压 (III/2)

      400 V

    • 额定电涌电压(III/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

    • 额定绝缘电压 (II/2)

      800 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

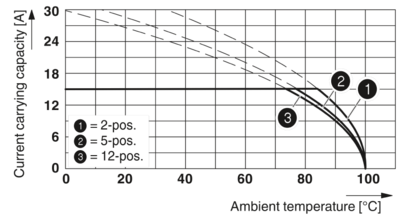

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装

  • 包装规格
    • 包装类型

      纸箱包装
