首页/其他/其他/其他/直通插头
  • 直通插头-DFK-PC 16/ 9-STF-SH-10,16
  • 直通插头-DFK-PC 16/ 9-STF-SH-10,16

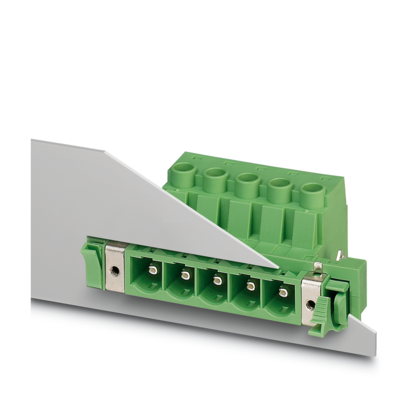

直通插头

DFK-PC 16/ 9-STF-SH-10,16

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1703687
无现货
起订量： 10
预计货期：  实际交期请联系客服

穿墙式连接器， 额定横截面: 16 mm²， 颜色: 绿色， 额定电流: 76 A， 额定电压(III/2): 1000 V， 触点表面: Ag， 触点类型: 针式插头， 电位数: 9， 行数: 1， 位数: 9， 连接量: 9， 产品系列: DFK-PC 16/..-STF-SH， 针距: 10.16 mm， 接线方式: 带压片的螺钉连接， 螺钉头规格: L 开槽， 导线／PCB连接方向: 0 °， 焊针[P]: 4.1 mm， 插拔系统: COMBICON PC 16， 电气特性: 屏蔽， 针式连接器样式对齐: 标准， 互锁: 螺钉锁紧， 安装方式: 螺钉法兰， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      穿墙式连接器

    • 产品系列

      DFK-PC 16/..-STF-SH

    • 产品线

      COMBICON Connectors XL

    • 类型

      穿墙式插座

    • 位数

      9

    • 针距

      10.16 mm

    • 连接量

      9

    • 行数

      1

    • 电位数目

      9

    • 安装法兰

      螺钉法兰

    • 电气特性

      屏蔽

  • 电气特性

    • 特性

    • 额定电流IN

      76 A

    • 额定电压 UN

      1000 V

    • 额定电压(III/3)

      1000 V

    • 额定电涌电压(III/3)

      8 kV

    • 额定电压(III/2)

      1000 V

    • 额定电涌电压(III/2)

      8 kV

    • 额定电压 (II/2)

      1000 V

    • 额定电涌电压(II/2)

      6 kV

    • 电气特性

      屏蔽

  • 连接数据

    • 连接技术

    • 类型

      穿墙式插座

    • 连接器系统

      COMBICON PC 16

    • 额定横截面

      16 mm²

    • 触点类型

      针式插头

    • 互锁

    • 锁定类型

      螺钉锁紧

    • 安装法兰

      螺钉法兰

    • 紧固扭矩

      0.3 Nm

    • 导线连接

    • 连接方式

      带压片的螺钉连接

    • 导线连接方向与拔插方向的夹角

      0 °

    • 刚性导线横截面

      0.75 mm² ... 16 mm²

    • 柔性导线横截面

      0.75 mm² ... 16 mm²

    • 可连接导向横截面 AWG

      18 ... 6

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.5 mm² ... 16 mm² (仅可使用CRIMPFOX 16 S压紧)

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.5 mm² ... 16 mm² (仅可使用CRIMPFOX 16 S压紧)

    • 2根横截面相同的导线，刚性导线

      0.75 mm² ... 6 mm²

    • 2根横截面相同的导线，柔性导线

      0.75 mm² ... 6 mm²

    • 2根具有相同横截面的导线，柔性，带套管但不带塑料套管

      0.5 mm² ... 4 mm²

    • 2根具有相同横截面的导线，柔性，带TWIN套管及塑料套管

      0.5 mm² ... 6 mm²

    • 塞规a x b／直径

      4.3 mm x 4.0 mm / 5.4 mm

    • 剥线长度

      12 mm

    • 螺钉头驱动方式

      开槽 (L)

    • 紧固扭矩

      1.7 Nm ... 1.8 Nm

  • 安装

    • 安装到穿板式连接器

    • 紧固扭矩

      0.3 Nm

    • 螺钉连接

      1700368 DFK-PC 35 SS

  • 材料规格

    • 材料数据 - 联系方法

    • 注意事项

      符合WEEE/RoHS，根据IEC 60068-2-82/JEDEC JESD 201的要求没有晶须

    • 接触件材料

      CU合金

    • 表面特性

      电镀银

    • 接线点金属表面（顶层）

      银色 (4 - 8 µm Ag)

    • 触点区域金属表面（顶层）

      银色 (4 - 8 µm Ag)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      绿色 (6021)

    • 绝缘材料

      PA

    • 绝缘材料组

      I

    • CTI符合IEC 60112

      600

    • 阻燃等级，符合UL 94

      V0

    • 符合EN 60695-2-12标准的灼热丝可燃性指数GWFI

      850

    • 符合EN 60695-2-13标准的灼热丝起燃性温度GWIT

      775

    • 符合EN 60695-10-2标准的球压试验温度

      125 °C

  • 说明
    • 操作注意事项

      依据IEC 61984标准，COMBICON连接器不具备开关功能（COC）。在指定用途中，不得带电或载荷插拔。

  • 尺寸
    • 针距

      10.16 mm

    • 宽度 [w]

      126.8 mm

    • 高度[h]

      32.25 mm

    • 长度[l]

      44.1 mm

    • 高度

      30.55 mm

    • 焊针长度[P]

      4.1 mm

    • PCB设计

    • 孔径

      1.7 mm

  • 电气测试

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2007-04

    • 绝缘材料组

      I

    • 比较跟踪指标（IEC 60112）

      CTI 600

    • 额定绝缘电压 (III/3)

      1000 V

    • 额定电涌电压 (III/3)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      8 mm

    • 最小爬电距离(III/3)

      12.5 mm

    • 额定绝缘电压 (III/2)

      1000 V

    • 额定电涌电压(III/2)

      8 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      8 mm

    • 最小爬电距离(II/2)

      8 mm

    • 额定绝缘电压 (II/2)

      1000 V

    • 额定过电压 (II/2)

      6 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      5.5 mm

    • 最小爬电距离(II/2)

      5.5 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -40 °C ... 100 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 包装规格
    • 包装类型

      纸箱包装
