首页/连接/固定式连接器和插拔式连接器/用于组装的线对板连接器/PCB 插拔式连接器
  • PCB 插拔式连接器-DD21PC 0,85/20-2,5-Y
  • PCB 插拔式连接器-DD21PC 0,85/20-2,5-Y
  • PCB 插拔式连接器-DD21PC 0,85/20-2,5-Y
  • PCB 插拔式连接器-DD21PC 0,85/20-2,5-Y
  • PCB 插拔式连接器-DD21PC 0,85/20-2,5-Y

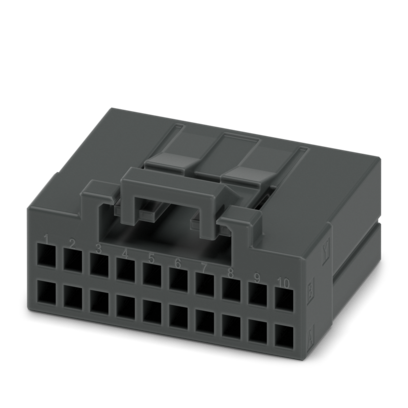

PCB 插拔式连接器

DD21PC 0,85/20-2,5-Y

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1378147
无现货
起订量： 50
预计货期：  实际交期请联系客服

PCB插拔式连接器， 颜色: 黑色， 额定电流: 5 A， 额定电压(III/2): 160 V， 触点表面: Sn， 触点类型: 孔式插头， 行数: 2， 位数: 20， 产品系列: DD21PC 0,85/..， 针距: 2.5 mm， 接线方式: 压接， 导线／PCB连接方向: 0 °， 锁扣: - 不带锁扣， 插拔系统: CONNEXIS DD， 互锁: 卡接锁紧， 安装方式: 锁紧法兰， 包装类型: 纸箱包装

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      PCB插拔式连接器

    • 产品系列

      DD21PC 0,85/..

    • 产品线

      CONNEXIS Connectors XS

    • 位数

      20

    • 针距

      2.5 mm

    • 行数

      2

  • 电气特性

    • 特性

    • 额定电流IN

      5 A

    • 额定电压 UN

      160 V

    • 接触电阻

      2.6 mΩ

    • 额定电压(III/3)

      40 V

    • 额定电涌电压(III/3)

      2.5 kV

    • 额定电压(III/2)

      160 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 额定电压 (II/2)

      200 V

    • 额定电涌电压(II/2)

      2.5 kV

  • 连接数据

    • 互锁

    • 锁定类型

      卡接锁紧

    • 安装法兰

      锁紧法兰

    • 导线连接

    • 连接方式

      压接

    • 导线／PCB连接方向

      0 °

    • 可连接导向横截面 AWG

      28 ... 18

    • 剥线长度

      3 mm

  • 材料规格

    • 材料数据 - 联系方法

    • 触点区域金属表面（顶层）

      锡 (Sn)

    • 材料数据 - 壳体

    • 颜色 (外壳)

      黑色 (9005)

    • 绝缘材料

      PBT

    • 绝缘材料组

      II

    • CTI符合IEC 60112

      400 ≤ CTI < 600

    • 阻燃等级，符合UL 94

      V0

  • 尺寸
    • 针距

      2.5 mm

    • 宽度 [w]

      26.4 mm

    • 高度[h]

      14.8 mm

    • 长度[l]

      20 mm

  • 说明
    • 触点说明

      这些连接器符合DIN EN 61984标准，无开关容量(COC)。若用于预期目的，不可在带电或负载情况下插入或断开连接。

  • 机械测试

    • 压接的拉伸强度

    • 结果

      已通过测试

    • 导线横截面／导线类型／牵引力设定值／实际值

      AWG 28 / 柔性 / > 11 N

    • 插入/拔出力

    • 规格

      IEC 60512-13-2:2006-02

    • 结果

      已通过测试

    • 周期数

      25

    • 每个接线位的插入强度约

      6 N

    • 每个接线位的拔出强度约

      6 N

    • 抗擦抹性

    • 规格

      IEC 60068-2-70:1995-12

    • 结果

      已通过测试

    • 极性保护和编码

    • 规格

      IEC 60512-13-5:2006-02

    • 结果

      已通过测试

    • 外观检查

    • 规格

      IEC 60512-1-1:2002-02

    • 结果

      已通过测试

    • 尺寸检查

    • 规格

      IEC 60512-1-2:2002-02

    • 结果

      已通过测试

  • 环境和真实条件

    • 振动测试

    • 规格

      IEC 60068-2-6:2007-12

    • 频率

      10 - 150 - 10 Hz

    • 扫描速率

      1倍频程/分钟

    • 振幅

      0.35 mm (10 Hz ... 60.1 Hz)

    • 加速度

      50 m/s² (60.1 Hz ... 150 Hz)

    • 每轴的测试周期

      2.5 h

    • 测试方向

      X-, Y- 与 Z-轴

    • 耐久性测试

    • 规格

      IEC 60512-9-1:2010-03

    • 海平面脉冲耐受电压

      2.95 kV

    • 体积电阻 R1

      2.6 mΩ

    • 体积电阻 R2

      2.6 mΩ

    • 插入／拔出周期

      25

    • 气候测试

    • 规格

      ISO 6988:1985-02

    • 腐蚀应力

      0.2 dm3的SO2 气体通入容量300 dm3的箱体，温度40°C，1周期

    • 热应力

      105 °C/168 h

    • 大功率频率耐受电压

      1.39 kV

    • 冲击

    • 规格

      IEC 60068-2-27:2008-02

    • 脉冲波形

      半弦

    • 加速度

      30g

    • 电击时间

      11 毫秒

    • 测试方向

      X-, Y- 与 Z-轴 （正向与负向）

    • 环境条件

    • 环境温度（运行）

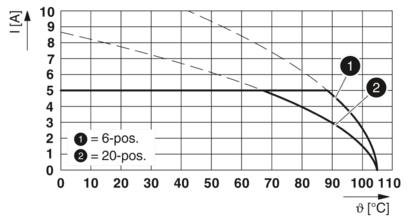

      -55 °C ... 105 °C (取决于衰减曲线)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 相对湿度（存放/运输）

      30 % ... 70 %

    • 环境温度（组装）

      -5 °C ... 100 °C

  • 电气测试

    • 温度测试 | 测试组C

    • 规格

      IEC 60512-5-1:2002-02

    • 已测芯数

      20

    • 绝缘电阻

    • 规格

      IEC 60512-3-1:2002-02

    • 绝缘电阻，相邻接线位

      > 5 MΩ

    • 电气间隙和爬电距离 |

    • 规格

      IEC 60664-1:2020-05

    • 绝缘材料组

      II

    • 比较跟踪指标（IEC 60112）

      400 ≤CTI< 600

    • 额定绝缘电压 (III/3)

      40 V

    • 额定电涌电压 (III/3)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/3)

      1.5 mm

    • 最小爬电距离(III/3)

      1.6 mm

    • 额定绝缘电压 (III/2)

      160 V

    • 额定电涌电压(III/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (III/2)

      1.5 mm

    • 最小爬电距离(II/2)

      1.5 mm

    • 额定绝缘电压 (II/2)

      200 V

    • 额定过电压 (II/2)

      2.5 kV

    • 最小电气间隙值 – 不均匀电场 (II/2)

      1.5 mm

    • 最小爬电距离(II/2)

      1.5 mm

  • 包装规格
    • 包装类型

      纸箱包装
