首页/供电、充电及保护/设备断路器/电子式断路器/电子设备断路器
  • 电子设备断路器-CB E1 24DC/10A S-R P
  • 电子设备断路器-CB E1 24DC/10A S-R P
  • 电子设备断路器-CB E1 24DC/10A S-R P
  • 电子设备断路器-CB E1 24DC/10A S-R P

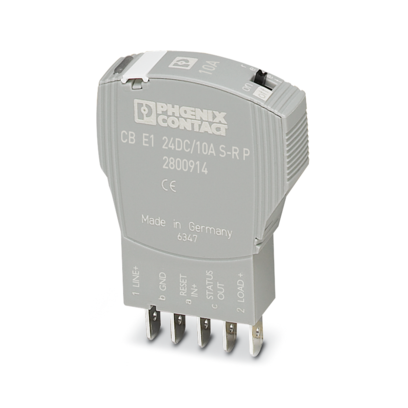

电子设备断路器

CB E1 24DC/10A S-R P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2800914
无现货
起订量： 1
预计货期：  实际交期请联系客服

电子设备保护开关，1位，有源电流限制，输出与重置输入状态，用于基座的插头。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      设备断路器

    • 产品系列

      CB E

    • 类型

      针式

    • 位数

      1

    • 通道数目

      1

    • 绝缘特性

    • 污染等级

      2

  • 电气特性
    • 最大负载电流

      8 A

    • 单排最高电流

      8 A

    • 概述

    • 标称工作电压

      24 V DC

    • 工作电压

      18 V DC ... 30 V DC

    • 额定电流IN

      10 A

    • 额定隔离耐压Ui

      30 V (负载电路)

    • 额定过电压

      0.5 kV

    • 分断方法

      E (电子)

    • 要求的备用保险丝

      不需要，内置本安元件

    • 介电强度

      最大 30 V DC (负载电路)

    • 主动电流限制

      类型 1.25 x IN

    • 保险丝

      电子

    • 闭路电流 I0

      典型值 8 mA (接通时)

    • 闭路电流 I0

      典型值 11 mA (带状态输出)

    • 功耗

      1.46 W (正常运行)

    • 温度衰减

      9 A (50 °C时)

    • MTBF (IEC 61709, SN 29500)

      7200000 h (在25 °C下，80 %负载时)

    • MTBF (IEC 61709, SN 29500)

      6330000 h (在40 °C下，80 %负载时)

    • 电压压降

      100 mV (IN时)

    • 失效安全元器件

      15 A DC

    • 触点类型

      不带电气隔离

    • 负载电路

    • 停机时间

      100 ms (见时间/电流特性曲线)

    • 欠压关闭

      < 14 V (类型 关)

    • 欠压关闭

      > 17 V (类型 开)

    • 最大电容负载

      20000 µF

    • 冲击抑制

      典型值 2 ms

    • 辅助触点

    • 触点类型

      正开关信号输出

    • 复位

    • 输入电压范围

      7 V DC ... 30 V DC (使用下降沿复位)

    • 电耗量

      典型值 2.6 mA (24 V DC)

    • 脉冲长度

      最小 20 ms

    • 电压

      < 3 V DC (低态)

    • 电压

      > 8 V DC (高态)

    • 状态输出

    • 输出电压

      24 V DC

    • 输出电流

      最大 0.2 A (防短路保护)

  • 连接数据
    • 最大负载电流

      8 A

    • 连接方式

      可插拔

  • 尺寸
    • 宽度

      12.3 mm

    • 高度

      45 mm

    • 深度

      52 mm

  • 材料规格
    • 颜色

      灰色 (RAL 7042)

    • 颜色

      黑色 (RAL 9005)

    • 阻燃等级，符合UL 94

      V-0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP30 (操作区域)

    • 环境温度（运行）

      -25 °C ... 50 °C

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 湿度测定

      96 h，95 % RH，40 °C

    • 振动（操作）

      3g (符合IEC 60068-2-6，测试Fc)

  • 认证

    • UL认证

    • 标识

      UL Listed UL 508

    • 标识

      UL Recognized UL 2367

    • 造船业许可

    • 标识

      DNV GL

  • 标准和规范
    • 标准标识

      EMV

    • 标准/规格

      EN 61000-6-3

    • 注意事项

      噪音干扰

    • 标准标识

      EMV

    • 标准/规格

      EN 61000-6-2

    • 注意事项

      抗噪音

  • 安装
    • 安装类型

      安装在基座上
