首页/供电、充电及保护/设备断路器/电子式断路器/电子设备断路器
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A
  • 电子设备断路器-CAPAROC E2 12-24DC/1-4A

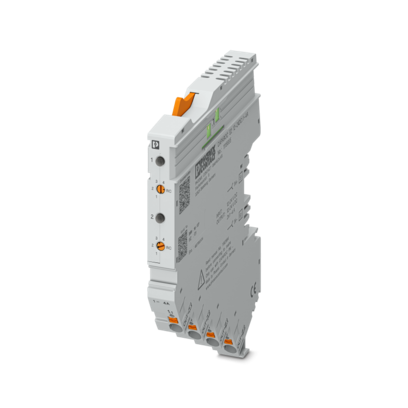

电子设备断路器

CAPAROC E2 12-24DC/1-4A

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1115655
无现货
起订量： 1
预计货期：  实际交期请联系客服

双通道电子式断路器模块，用于在过载和短路的情况下保护12 V和24 V DC负载并限制电流。可使用步进开关在1 A至4 A之间调节额定电流。适用于通过CAPAROC汇流条进行DIN导轨安装。

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明

    • 概述

    • 注意事项

      LABS释放——符合测试规范VW PV 3.10.7:2005-0

    • 注意事项

      接线时，请确保CAPAROC模块未因拉力脱落。模块须紧密相邻。

  • 产品属性
    • 产品类型

      设备断路器

    • 产品系列

      CAPAROC

    • 类型

      插拔式模块

    • 位数

      1

    • 通道数目

      2

    • 插槽数目

      2

    • 绝缘特性

    • 保护等级

      III

    • 污染等级

      2

  • 电气特性

    • 概述

    • 工作电压

      10 V DC ... 30 V DC

    • 额定电压

      12 V DC

    • 额定电压

      24 V DC

    • 标称工作电流IN

      4 A DC (每通道)

    • 标称工作电流 IN

      1 / 2 / 3 / 4 A DC (通过旋转编码开关调节)

    • 标称工作电流 IN

      1 / 2 / 3 / 4 A DC (在RC模式下，可通过带通信接口的电源模块进行设置)

    • 额定电流（预调）

      1 A

    • 额定过电压

      0.5 kV

    • 分断方法

      E (电子)

    • 反馈电阻

      最大 35 V DC

    • 冲击抑制

      50 ms (默认情况下每个通道都已预设)

    • 冲击抑制

      可与CAPAROC PM IOL和CAPAROC PM PN电源模块配合使用

    • 要求的备用保险丝

      仅在电源的Imax > 短路开关容量时需要。内置故障安全元件。

    • 短路开关容量

      300 A

    • 介电强度

      35 V DC (负载电路)

    • 主动电流限制

      典型值 在IN ≤ 3 A时为2.0 x IN

    • 主动电流限制

      IN = 4 A时，通常为1.5 x IN

    • 保险丝

      电子

    • 效率

      > 99 %

    • 闭路电流 I0

      典型值 25 mA (24 V时无负载)

    • 功耗

      典型值 0.6 W (24 V时无负载)

    • 功耗

      < 1.1 W (在24 V，4 A时正常运行)

    • 测量公差I

      ± 10 % (2 A ... 4 A)

    • 测量公差I

      ± 20 % (1 A)

    • MTBF (IEC 61709, SN 29500)

      11364927 h (25 °C、21 %负载时)

    • MTBF (IEC 61709, SN 29500)

      5271554 h (40 °C，34.25 %负载时)

    • MTBF (IEC 61709, SN 29500)

      640731 h (在 65°C下，100% 负载时)

    • 电压压降

      0.06 V (4 A时)

    • 失效安全元器件

      5 A DC (每个输出通道)

    • 触点类型

      不带电气隔离

    • 负载电路

    • 停机时间

      5 s (IN ≥ 4 A时，适用于过载1.1…1.3 x IN)

    • 停机时间

      5 s (在IN < 4 A时，适用于过载1.1…1.7 x IN)

    • 停机时间

      ≤ 400 ms (针对大启动电流，最久450 ms)

    • 停机时间

      典型值 20 ms (适用于短路 > 1.5 x IN)

    • 欠压关闭

      ≤ 8.5 V DC (有源)

    • 欠压关闭

      ≥ 9.2 V DC (无源)

    • 过电压关闭

      ≥ 32.5 V DC (有源)

    • 过电压关闭

      ≤ 30.5 V DC (无源)

    • 最大电容负载

      ≤ 60000 µF (取决于电流设置和可用的短路电流)

  • 连接数据

    • 保险丝保护输出

    • 连接方式

      直插式连接

    • 剥线长度

      10 mm

    • 柔性导线横截面

      0.2 mm² ... 4 mm²

    • 刚性导线横截面

      0.2 mm² ... 4 mm²

    • 可连接导向横截面 AWG

      24 ... 12

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 4 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 4 mm²

  • 信号处理
    • 通道LED熄灭

      关 (通道已关闭)

    • 通道LED黄色

      闪烁 (通道接通，通道负载 > 80% )

    • 通道LED黄色

      闪烁两次 (检查安装情况，与电源模块无通信)

    • 通道LED绿色

      闪烁 (通道已接通)

    • 通道LED绿色

      闪烁 (通道开启，编码开关位置不等于设定值)

    • 通道LED红色

      闪烁 (通道关闭，超压或欠压激活)

    • 通道LED红色

      ON暂时 (通道关闭，5 s冷却阶段，过载或短路释放)

    • 通道LED红色

      闪烁 (通道关闭，准备好重新接通，过载或短路释放)

    • 通道LED红色

      闪烁两次 (通道关闭，超出系统总电流上限)

    • 通道LED红色-黄色

      闪烁 (通道过载且已关闭)

    • 通道LED红色-绿色

      闪烁 (通道关闭，编程模式激活，过载或短路释放后调节电流)

  • 尺寸
    • 宽度

      12.4 mm

    • 高度

      132.4 mm

    • 深度

      111.3 mm (7.5 mm（含DIN导轨）)

  • 材料规格
    • 颜色

      浅灰 (RAL 7035)

    • 标识材料

      PA 6

    • 标识材料

      PA 6

    • 标识材料

      PA 6

    • 标识材料

      PC

    • 阻燃等级，符合UL 94

      V-0

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP20

    • 环境温度（运行）

      -30 °C ... 65 °C (必须考虑到电源模块的温度范围)

    • 环境温度（存放/运输）

      -40 °C ... 70 °C

    • 海拔

      ≤ 4000 m (amsl)

    • 湿度测定

      96 h，95 % RH，40 °C

    • 冲击力（运行）

      30g (11 ms周期，半正弦冲击脉冲，符合IEC 60068-2-27标准)

    • 冲击力（运行）

      25g (持续6 ms，符合IEC 60068-2-27标准的半正弦冲击脉冲，持续冲击)

    • 振动（操作）

      5g (10 Hz ... 150 Hz / 10 次 / 轴 / X、Y、Z)

  • 认证

    • UL认证

    • 标识

      UL/C-UL Listed UL 508

    • 标识

      UL Recognized UL 2367

    • 标识

      UL 121201 Class I, Division 2, Groups A, B, C, D, T4A

    • 标识

      NEC Class 2 according to UL 1310

    • 腐蚀性气体测试

    • 标识

      ISA S71.04.2013 G3 Harsh Group A

  • 标准和规范
    • 标准/规格

      EN 61000-6-2

    • 注意事项

      电磁兼容 – 工业区域的抗干扰性

    • 标准/规格

      EN 61000-6-3

    • 注意事项

      电磁兼容 – 住宅、商业和商业物业及小型企业的排放

    • 标准/规格

      EN 60068-2-78

    • 注意事项

      环境影响 – 湿度和热，恒定

    • 标准/规格

      EN 50178

    • 注意事项

      电源装置配备电子设备

    • 标准/规格

      EN 60068-2-6

    • 注意事项

      环境影响 – 振动（正弦）

    • 标准/规格

      EN 60068-2-27

    • 注意事项

      环境影响 – 冲击

  • 安装
    • 安装类型

      可插接在CAPAROC CR…汇流条上
