首页/自动化/PLC（控制器）和I/O/用于PLCnext技术的自动化技术/安全模块
  • 安全模块-AXL SE PSDO4/2 2A
  • 安全模块-AXL SE PSDO4/2 2A
  • 安全模块-AXL SE PSDO4/2 2A
  • 安全模块-AXL SE PSDO4/2 2A
  • 安全模块-AXL SE PSDO4/2 2A
  • 安全模块-AXL SE PSDO4/2 2A
  • 安全模块-AXL SE PSDO4/2 2A

安全模块

AXL SE PSDO4/2 2A

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1079231
无现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline Smart Elements，数字量输出模块，功能安全，PROFIsafe，仅用于连接菲尼克斯电气或西门子控制器，安全数字输出: 2 (双通道分配)，4 (单通道分配)，24 V DC，2 A，连接技术: 2线制，保护等级: IP20

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

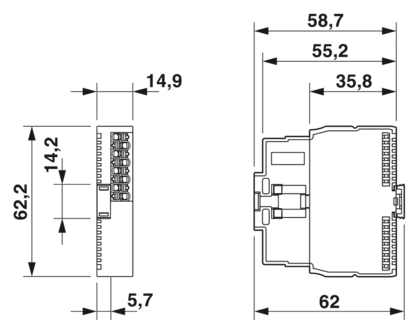

  • 尺寸
    • 宽度

      14.9 mm

    • 高度

      62.2 mm

    • 深度

      62 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Smart Element接口

    • 接口数

      1

    • 连接方式

      卡缘连接器

    • 传输速度

      请参见使用Smart Element的系统。

  • 系统属性

    • 模块

    • 输入地址区域

      5 Byte (PROFIsafe 2.6.1)

    • 输出地址区域

      6 Byte (PROFIsafe 2.6.1)

  • 输出数据

    • 数字量:

    • 输出名称

      安全数字输出

    • 输出说明

      EN 61131-2

    • 连接方式

      直插式连接

    • 连接系统

      2线制

    • 输出数目

      2 (双通道分配)

    • 输出数目

      4 (单通道分配)

    • 保护电路

      用于输出的短路保护，过载保护; 电子

    • 输出电压

      24 V DC

    • 输出电流

      最大 2 A (每个输出)

    • 每个通道的最大输出电流

      2 A

    • 每个模块的最大输出电流

      4 A

    • 额定输出电压

      24 V DC

    • 最小负载

      1.5 kΩ (额定电压)

    • 断开时的输出电压

      < 5 V

    • 断开时的输出电流

      < 2 mA

    • 额定负载，感性

      48 VA (1 H；12 Ω；额定电压)

    • 额定负载，阻性

      48 W (12 Ω，额定电压)

    • 切换频率

      1 Hz (电流> 1 A时0.2 Hz)

    • 抗短脉冲的反转电压

      否

    • 过载行为

      关闭相关输出，确认后重新启动

    • 电感过载动作

      输出可能会被毁坏

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline Smart Elements

    • 应用

      功能安全

    • 应用

      PROFIsafe

    • 应用

      仅用于连接菲尼克斯电气或西门子控制器

    • 类型

      模块

    • 安装位置

      任意

    • 操作模式

      PROFIsafe 2.4, PROFIsafe 2.6.1

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1)

    • 污染等级

      2 (EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      典型值 871 mW

    • 传输介质

      铜缆

    • 电位

    • 保护

      通过使用Smart Element的系统进行外部熔断

    • 保护电路

      电源的电涌保护; 电子（35 V, 0.5 s）

    • 保护电路

      极性保护／电源电压; 通过使用Smart Element的系统

    • 电位: Axioline F本地总线(UBus) 的供电

    • 电源电压

      5 V DC (通过总线基础模块)

    • 电流消耗

      最大 120 mA (UBus 5 V DC时)

    • 电流消耗

      典型值 93 mA (UBus 5 V DC时)

    • 电位: Smart Elements的逻辑电源（USE）

    • 电源电压

      使用卡缘连接器

    • 电位: I/O电源（UP）

    • 电源电压

      24 V DC (使用卡缘连接器)

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 30 mA (（UP 提供30 V DC电源，所有输出均已设置，执行器无电源）)

    • 电流消耗

      典型值 25 mA (（UP 提供24 V DC电源，所有输出均已设置，执行器无电源）)

    • 电耗量

      最小 21 mA (（UP 提供19.2 V DC电源，所有输出均已设置，执行器无电源）)

    • 功耗

      最大 900 mW

    • 功耗

      最小 403 mW

  • 连接数据

    • 连接技术

    • 连接名称

      I/O

    • 连接方法方面的注意事项

      请注意线径、剥线长度和插入长度。

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 剥线长度

      8 mm

    • I/O

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      请注意线径、剥线长度和插入长度。

    • 硬导线横截面

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.25 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 柔性导线横截面，带套管，带塑料绝缘套管

      0.25 mm² ... 1.5 mm²

    • 柔性导线横截面，带不含绝缘套管的冷压头

      0.25 mm² ... 1.5 mm²

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP20

    • 安装位置的防护等级

      最小 IP54

    • 空气压力（运行）

      70 kPa ... 108 kPa

    • 空气压力（存放/运输）

      66 kPa ... 108 kPa

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

    • 电气间隙和爬电距离

    • 电气间隙及爬电距离

      IEC 60664-1

  • 安装
    • 安装类型

      插拔式安装 (Smart Element插槽)

    • 安装位置

      任意
