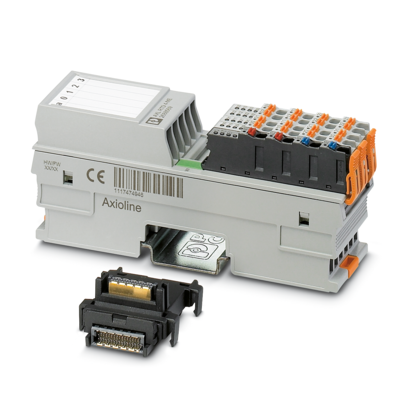

温度模块

AXL F RTD4 XC 1H

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1035430
无现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline F， 温度记录模块，模拟量输入: 4 (用于热电阻式温度探测器)，连接技术: 2、3、4线（屏蔽），本地总线传输速率: 100 Mbps，极端环境的机型，保护等级: IP20，包括总线基础模块和Axioline F连接器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

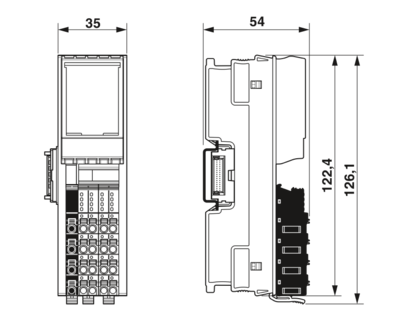

  • 尺寸
    • 宽度

      35 mm

    • 高度

      126.1 mm

    • 深度

      54 mm

    • 关于尺寸数据的注意事项

      使用TH 35-7.5导轨（符合 EN60715）时该深度有效。

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 接口

    • Axioline F本地总线

    • 接口数

      2

    • 连接方式

      总线基础模块

    • 传输速度

      100 Mbps

  • 系统属性

    • 模块

    • 输入地址区域

      8 Byte

    • 输出地址区域

      0 Byte

    • 所需的参数数据

      12 Byte

    • 所需的组态数据

      6 Byte

  • 输入数据

    • 模拟

    • 输入名称

      模拟量输入

    • 输入说明

      用于电阻温度传感器的输入

    • 输入数量

      4 (用于热电阻式温度探测器)

    • 连接方式

      直插式连接

    • 连接系统

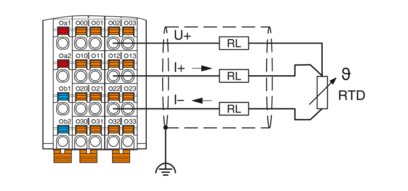

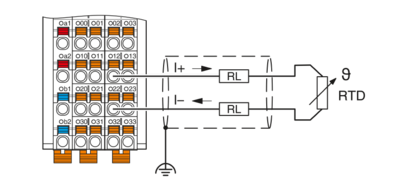

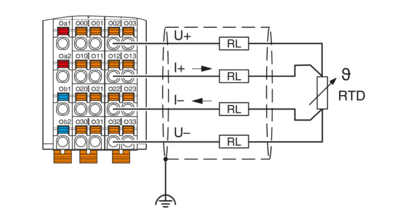

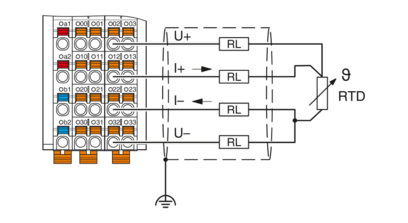

      2、3、4线（屏蔽）

    • A/D转换器分辨率

      24 位

    • 可用的传感器类型（RTD）

      Pt、Ni、KTY、Cu传感器

    • 数据格式

      IB IL，S7兼容

    • 测量值表达式

      16位（15位＋符号位）

    • 输入滤波时间

      40 ms

    • 输入滤波时间

      60 ms

    • 输入滤波时间

      100 ms

    • 输入滤波时间

      120 ms (可设置)

    • 电流电源额定值

      1 mA (Pt 100，Ni 100, RLin 500 Ω; 脉冲电流, 其规格在抽样阶段有效)

    • 电流电源额定值

      210 µA (Pt 1000，Ni 1000，RLin 5000 Ω；脉冲电流，其规格在抽样阶段有效)

    • 差异非线形度

      典型值 1 ppm / ±0.0001 % (所有系列中)

    • 集成非线形度

      典型值 30 ppm / ±0.003 % (Pt 100)

    • 集成非线形度

      典型值 20 ppm / ±0.002 % (RLin 500 Ω)

    • 集成非线形度

      典型值 200 ppm / ±0.02 % (RLin 5000 Ω)

    • 线性电阻测量范围

      0 Ω ... 500 Ω

    • 线性电阻测量范围

      0 kΩ ... 5 kΩ

    • 保护电路

      用于输入的短路保护，过载保护

    • 保护电路

      输入的瞬态保护

    • 保护电路

      传感器电源的瞬态保护

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline F

    • 类型

      模块化结构

    • 安装位置

      任何位置（无温度衰减）

    • 供货范围

      包括总线基础模块和Axioline F连接器

    • 特殊性质

      极端环境的机型

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      1.1 W

    • 电位: Axioline F本地总线(UBus) 的供电

    • 电源电压

      5 V DC (通过总线基础模块)

    • 电流消耗

      最大 140 mA

    • 电位: 模拟模块(UA)的电源

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 17 mA

    • 保护电路

      电涌保护; 电子（35 V, 0.5 s）

    • 保护电路

      极性保护; 极性保护二极管

    • 保护电路

      瞬态保护; 抑制二极管

    • 电气隔离/电压范围的隔离

    • 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 本地总线 (UBus)/模拟量输入的5 V供电

      500 V AC， 50 Hz， 1 min

    • 测试电压: 5 V本地总线的供电（UBus）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源 (I/O)/模拟量输入

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（I/O）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 模拟量输入/功能性接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Axioline F插头

    • 连接方法方面的注意事项

      请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 剥线长度

      8 mm

    • Axioline F插头

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。

    • 硬导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C (标准，UL认证应用，用于2区潜在爆炸区域)

    • 环境温度（运行）

      -40 °C ... 70 °C (已扩展，见数据单中“测试成功：在极端环境条件下使用”部分。)

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 认证

    • ATEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      UL 20 ATEX 2441X

    • 参考标准

      EN IEC 60079-0, EN IEC 60079-7

    • UKEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      PxCIMA22UKEX2701949X

    • 参考标准

      EN IEC 60079-0, EN IEC 60079-7

    • IECEx

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      IECEx ULD 20.0026X

    • 参考标准

      IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1

    • UL，美国 / 加拿大

    • 标识

      cULus

    • 证书

      E238705

    • UL Ex，美国 / 加拿大

    • 标识

      Class I, Zone 2, AEx ec IIC T4

    • 标识

      Class I，Division 2，Groups A，B，C，D，T4

    • 标识

      Ex ec IIC T4 Gc X

    • 证书

      E366272

    • 参考标准

      UL 60079-0, Ed. 7 / CSA C22.2 NO. 60079-0, Ed. 4

    • 参考标准

      UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2

    • CCC / China-Ex

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      , 2021122309114456

    • 参考标准

      GB/T 3836.1-2021, GB/T 3836.3-2021

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任何位置（无温度衰减）
