首页/自动化/PLC（控制器）和I/O/用于PLCnext技术的自动化技术/功能模块
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F
  • 功能模块-AXL F PM EF 1F

功能模块

AXL F PM EF 1F

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2702671
无现货
起订量： 1
预计货期：  实际交期请联系客服

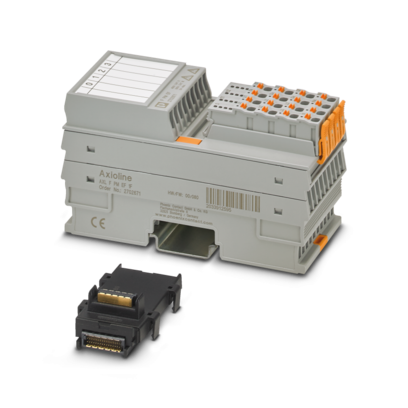

Axioline F，电源测量模块，输入电压：最大400 V AC（相线/中性线）或690 V AC（相线/相线），输入电流：最大5 A AC，本地总线传输速度：100 Mbps，防护等级：IP20，含总线基座模块和Axioline F连接器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

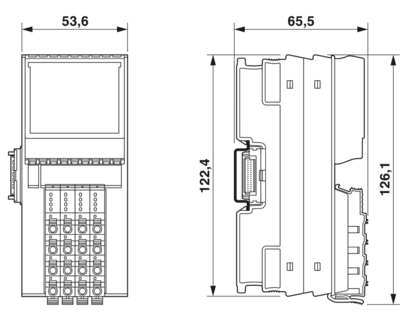

  • 尺寸
    • 宽度

      53.6 mm

    • 高度

      126.1 mm

    • 深度

      65.5 mm

    • 关于尺寸数据的注意事项

      使用TH 35-7.5导轨（符合 EN60715）时该深度有效。

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 接口

    • Axioline F本地总线

    • 接口数

      2

    • 连接方式

      总线基础模块

    • 传输速度

      100 Mbps

  • 系统属性

    • 模块

    • 输入地址区域

      64 Byte

    • 输出地址区域

      0 Byte

    • 所需的参数数据

      26 Byte

    • 所需的组态数据

      6 Byte

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline F

    • 类型

      模块化结构

    • 安装位置

      任何位置（无温度衰减）

    • 操作模式

      过程数据为32个字

    • 绝缘特性

    • 污染等级

      2

  • 电气特性
    • 额定条件下的最大功耗

      2.15 W

    • 电位: Axioline F本地总线(UBus) 的供电

    • 电源电压

      5 V DC (通过总线基础模块)

    • 电流消耗

      最大 80 mA

    • 电流消耗

      典型值 73 mA

    • 电气隔离/电压范围的隔离

    • 测试电压: 5 V电源用于本地总线(UBus)/外围设备范围AC

      4 kV， 50 Hz， 1 min

    • 测试电压: 5 V本地总线的供电（UBus）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压:

      4 kV， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Axioline F插头

    • 连接方法方面的注意事项

      请注意“Axioline F：系统和安装”用户手册中有关导体横截面的信息。
      仅允许使用横截面为1.5mm²的加强型或双层绝缘导线。

    • Axioline F插头

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      请注意“Axioline F：系统和安装”用户手册中有关导体横截面的信息。
      仅允许使用横截面为1.5mm²的加强型或双层绝缘导线。

    • 硬导线横截面

      1.5 mm²

    • 柔性导线横截面

      1.5 mm²

    • 可连接导向横截面 AWG

      16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m，从HW 01)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      II

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任何位置（无温度衰减）
