首页/自动化/PLC（控制器）和I/O/用于PLCnext技术的自动化技术/数字量模块
  • 数字量模块-AXL F DO16/3 XC 2F
  • 数字量模块-AXL F DO16/3 XC 2F
  • 数字量模块-AXL F DO16/3 XC 2F
  • 数字量模块-AXL F DO16/3 XC 2F
  • 数字量模块-AXL F DO16/3 XC 2F
  • 数字量模块-AXL F DO16/3 XC 2F
  • 数字量模块-AXL F DO16/3 XC 2F

数字量模块

AXL F DO16/3 XC 2F

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2701228
无现货
起订量： 1
预计货期：  实际交期请联系客服

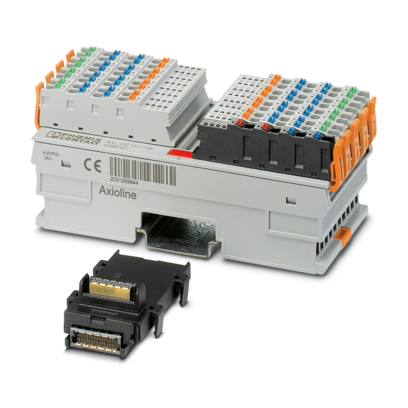

Axioline F，数字量输出模块，数字输出: 16，24 V DC，500 mA，连接技术: 3线，极端环境的机型，本地总线传输速率: 100 Mbps，保护等级: IP20，包括总线基础模块和Axioline F连接器

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

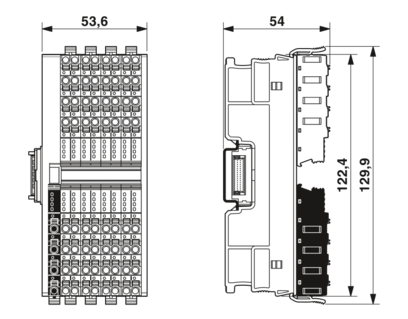

  • 尺寸
    • 宽度

      53.6 mm

    • 高度

      129.9 mm

    • 深度

      54 mm

    • 关于尺寸数据的注意事项

      使用TH 35-7.5导轨（符合 EN60715）时该深度有效。

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 接口

    • Axioline F本地总线

    • 接口数

      2

    • 连接方式

      总线基础模块

    • 传输速度

      100 Mbps

  • 系统属性

    • 模块

    • 输入地址区域

      0 Byte

    • 输出地址区域

      2 Byte

    • 所需的参数数据

      1 Byte

    • 所需的组态数据

      6 Byte

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

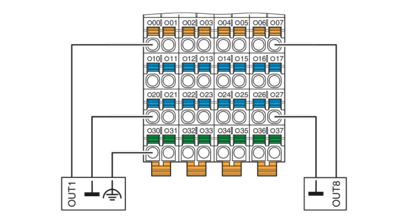

    • 连接方式

      直插式连接

    • 连接系统

      3线

    • 输出数目

      16

    • 保护电路

      用于输出的短路保护，过载保护; 电子

    • 输出电压

      24 V

    • 因电流中断引起的电压限制

      -25.8 V ... -15 V

    • 每个模块的最大输出电流

      最大 8 A (提供外部保护)

    • 额定输出电压

      24 V DC

    • 最小负载

      10 kΩ

    • 断开时的输出电压

      最大 1 V

    • 断开时的输出电流

      最大 300 µA

    • 额定负载，感性

      最大 12 VA (1.2 H，48 Ω，额定电压)

    • 额定负载，指示灯

      最大 12 W (额定电压)

    • 额定负载，阻性

      最大 12 W (48 Ω，额定电压)

    • 切换频率

      最大 10000 每秒 (负载电流不低于50 mA)

    • 切换频率

      最大 1 每秒 (带电感负载)

    • 切换频率

      最大 16 每秒 (带标称灯负载)

    • 抗短脉冲的反转电压

      1 s时间内受限保护高达0.5 A

    • 过载行为

      关闭后自动重启

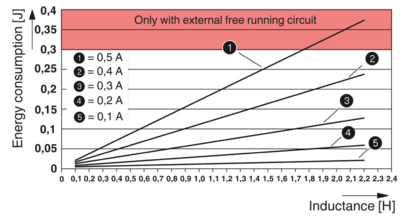

    • 电感过载动作

      输出可能会被毁坏

    • 信号延迟

      最大 100 µs (上电时)

    • 信号延迟

      最大 100 µs (关断时，具备最低50 mA的负载电流)

    • 过流关闭

      作为 0.7 A

    • 切断时带接地连接断开的输出电流

      < 1 mA

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline F

    • 类型

      模块化结构

    • 安装位置

      任何位置（无温度衰减）

    • 供货范围

      包括总线基础模块和Axioline F连接器

    • 特殊性质

      极端环境的机型

    • 绝缘特性

    • 过电压类别

      II (IEC 60664-1，EN 60664-1)

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性
    • 额定条件下的最大功耗

      1.15 W

    • 电位: Axioline F本地总线(UBus) 的供电

    • 电源电压

      5 V DC (通过总线基础模块)

    • 电流消耗

      最大 120 mA (HW 00)

    • 电流消耗

      最大 60 mA (HW 01以上)

    • 电位: 给数字输出模块馈电(UO)

    • 电源电压

      24 V DC

    • 电源电压范围

      19.2 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电流消耗

      最大 8 A (提供外部保护)

    • 保护电路

      电涌保护; 电子（35 V, 0.5 s）

    • 保护电路

      极性保护; 并联二极管，外部配5 A熔断器（仅用于调试）

    • 电气隔离/电压范围的隔离

    • 测试电压: 5 V本地总线的供电（UBus）/24 V电源（I/O）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 5 V本地总线的供电（UBus）/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（I/O）/功能接地

      500 V AC， 50 Hz， 1 min

  • 连接数据

    • 连接技术

    • 连接名称

      Axioline F插头

    • 连接方法方面的注意事项

      请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。

    • 导线连接

    • 连接方式

      直插式连接

    • 刚性导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 剥线长度

      8 mm

    • Axioline F插头

    • 连接方式

      直插式连接

    • 连接方法方面的注意事项

      请留意“Axioline F：系统和安装”用户手册中有关导体横断面的信息。

    • 硬导线横截面

      0.2 mm² ... 1.5 mm²

    • 柔性导线横截面

      0.2 mm² ... 1.5 mm²

    • 可连接导向横截面 AWG

      24 ... 16

    • 剥线长度

      8 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C (标准，UL认证应用，用于2区潜在爆炸区域)

    • 环境温度（运行）

      -40 °C ... 70 °C (已扩展，见数据单中“测试成功：在极端环境条件下使用”部分。)

    • 保护等级

      IP20

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -40 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 % (无冷凝)

    • 允许湿度（存放/运输）

      5 % ... 95 % (无冷凝)

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 认证

    • ATEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      UL 20 ATEX 2441X

    • 参考标准

      EN IEC 60079-0, EN IEC 60079-7

    • UKEX

    • 标识

       II 3 G Ex ec IIC T4 Gc

    • 证书

      PxCIMA22UKEX2701949X

    • 参考标准

      EN IEC 60079-0, EN IEC 60079-7

    • IECEx

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      IECEx ULD 20.0026X

    • 参考标准

      IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1

    • UL，美国 / 加拿大

    • 标识

      cULus

    • 证书

      E238705

    • UL Ex，美国 / 加拿大

    • 标识

      Class I, Zone 2, AEx ec IIC T4

    • 标识

      Class I，Division 2，Groups A，B，C，D，T4

    • 标识

      Ex ec IIC T4 Gc X

    • 证书

      E366272

    • 参考标准

      UL 60079-0，Ed. 7 / CSA C22.2 NO. 60079-0，Ed. 4

    • 参考标准

      UL 60079-7，Ed. 5 / CSA C22.2 NO. 60079-7，Ed. 2

    • CCC / China-Ex

    • 标识

      Ex ec IIC T4 Gc

    • 证书

      , 2021122309114456

    • 参考标准

      GB/T 3836.1-2021, GB/T 3836.3-2021

  • 安装
    • 安装类型

      DIN导轨安装

    • 安装位置

      任何位置（无温度衰减）
