首页/其他/其他/其他/数字量模块
  • 数字量模块-AXL E PN DI8 DO8 EF M12 6M-L
  • 数字量模块-AXL E PN DI8 DO8 EF M12 6M-L
  • 数字量模块-AXL E PN DI8 DO8 EF M12 6M-L
  • 数字量模块-AXL E PN DI8 DO8 EF M12 6M-L
  • 数字量模块-AXL E PN DI8 DO8 EF M12 6M-L

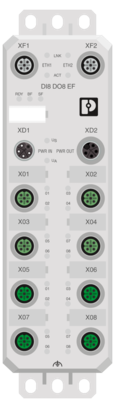

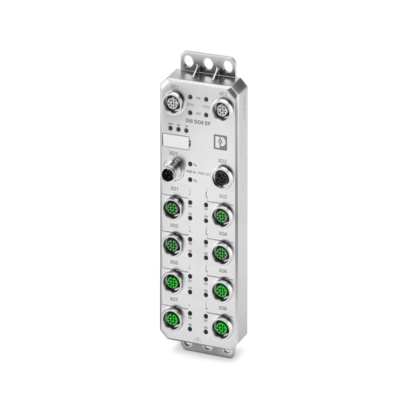

数字量模块

AXL E PN DI8 DO8 EF M12 6M-L

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1300921
无现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline E，数字量I/O设备，PROFINET，M12连接器，D 型编码，数字输入: 8，24 V DC，连接技术: 4线，数字输出: 8，24 V DC，2 A，连接技术: 3线，保护等级: IP65/IP67/IP69

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

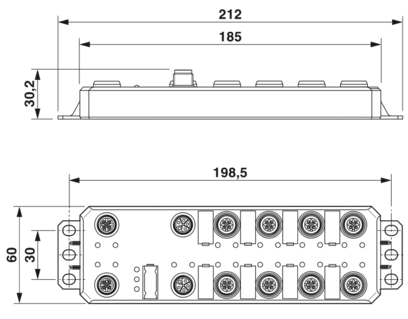

  • 尺寸
    • 宽度

      60 mm

    • 高度

      212 mm

    • 深度

      30.2 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 材料规格
    • 外壳材料

      锌模铸

  • 接口

    • PROFINET

    • 接口数

      2

    • 连接方式

      M12连接器，D 型编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 位数

      4

    • 传输速度

      100 Mbps (自适应)

    • 系统专用协议

      PROFINET传输协议 LLDP

    • 系统专用协议

      PROFINET传输协议 MRP客户端

    • 系统专用协议

      PROFINET传输协议 DCP

    • 系统专用协议

      PROFINET传输协议 DCE/RPC

    • 支持的协议

      HTTP

    • 支持的协议

      SNMP v1

  • 系统属性

    • PROFINET

    • 设备功能

      PROFINET设备

    • 更新速率

      1 ms

    • Conformance Class

      C (IRT switch)

    • 支持的功能

      FSU < 600 ms

    • 支持的功能

      I&M功能

    • Device ID

      0181hex

    • Vendor ID

      00B0hex

  • 输入数据

    • 数字量:

    • 输入名称

      数字输入

    • 输入说明

      EN 61131-2 型号1和3

    • 输入数量

      8

    • 电缆长度

      最大 30 m (至传感器)

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

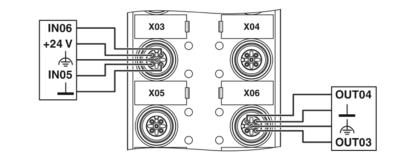

    • 连接系统

      4线

    • 输入电压范围，"0"信号

      0 V ... 5 V DC

    • 输入电压范围，"1"信号

      11 V DC ... 30 V DC

    • 额定输入电压 UIN

      24 V DC

    • 额定输入电流 UIN

      典型值 2.5 mA

    • 每通道的传感器电流

      最大 2 A (从US)

    • 总传感器电流

      最大 2 A (每台设备)

    • 输入滤波时间

      3000 µs

    • 输入滤波时间

      1000 µs (缺省(值))

    • 输入滤波时间

      < 100 µs (筛选器已禁用)

    • 保护电路

      极性保护; 是

    • 保护电路

      短路保护; 是

    • 保护电路

      过载保护; 是

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 连接系统

      3线

    • 输出数目

      8

    • 保护电路

      过载保护; 是

    • 保护电路

      短路保护; 是

    • 输出电压

      24 V DC

    • 因电流中断引起的电压限制

      -2 V ... -1 V

    • 输出电流

      2 A (每个输出)

    • 额定输出电压

      24 V DC (自 UA)

    • 输出电压范围

      最小UA - 1 V ... 最大UA

    • 最小负载

      10 kΩ

    • 断开时的输出电压

      最大 1 V

    • 断开时的输出电流

      最大 300 µA

    • 额定负载，感性

      48 VA (1.2 H，12 Ω，额定电压时，使用类别DC-13)

    • 额定负载，阻性

      48 W (12 Ω，额定电压)

    • 切换频率

      最大 1 每秒 (带电感负载)

    • 抗短脉冲的反转电压

      否

    • 过载行为

      关闭后自动重启

    • 电感过载动作

      输出可能会被毁坏

    • 信号延迟

      最大 100 µs (上电时)

    • 信号延迟

      最大 100 µs (关断时，具备最低50 mA的负载电流)

    • 过流关闭

      最小 2.2 A

    • 切断时带接地连接断开的输出电流

      < 1 mA

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline E

    • 类型

      Stand-alone

    • 绝缘特性

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性

    • 电源: 传感器

    • 品名

      逻辑和传感器电源 (US)

    • 连接方式

      M12连接器，L编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-111标准的螺钉连接

    • 位数

      4

    • 电源电压

      24 V DC

    • 电源电压范围

      18 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电耗量

      典型值 65 mA

    • 电耗量

      最大 16 A

    • 保护

      最大 16 A

    • 电源: 执行器

    • 品名

      执行器电源(UA)

    • 连接方式

      M12连接器，L编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-111标准的螺钉连接

    • 位数

      4

    • 电源电压

      24 V DC (额定电压)

    • 电源电压范围

      18 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电耗量

      典型值 50 mA

    • 电耗量

      最大 16 A

    • 保护

      最大 16 A

    • 电气隔离/电压范围的隔离

    • 测试电压: 24 V电源（逻辑和传感器电源US）/功能接地

      800 V DC， 1 min

    • 测试电压: 24 V电源（执行器电源UA）/24 V电源（逻辑和传感器电源US）

      800 V DC， 1 min

    • 测试电压: 24 V电源（执行器电源UA）/功能接地

      800 V DC， 1 min

  • 连接数据
    • 连接方式

      M12连接器

    • 紧固扭矩

      0.4 Nm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 70 °C

    • 环境温度（运行）

      -40 °C ... 70 °C (扩展，见数据表中的章节“在极端环境条件下使用”)

    • 保护等级

      IP65/IP67/IP69

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 %

    • 允许湿度（存放/运输）

      5 % ... 95 %

    • 腐蚀性气体测试

    • 测试标准

      IEC 60068-2-60:2015方法4

    • 温度

      25 °C ±1 K

    • 湿度 (相对)

      75 % ±3 %

    • 测试持续时间

      14 日

    • 体积浓度 H2S (硫化氢)

      10 ppb ±5 ppb

    • 体积浓度 NO2 (二氧化氮)

      200 ppb ±20 ppb

    • 体积浓度 Cl2 (氯)

      10 ppb ±5 ppb

    • 体积浓度 SO2 (二氧化硫)

      200 ppb ±20 ppb

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)

  • 安装
    • 安装类型

      壁挂式安装

    • 安装类型

      安装板
