首页/自动化/PLC（控制器）和I/O/远程I/O系统/数字量模块
  • 数字量模块-AXL E IOL DIO8/8 M12 6M
  • 数字量模块-AXL E IOL DIO8/8 M12 6M
  • 数字量模块-AXL E IOL DIO8/8 M12 6M
  • 数字量模块-AXL E IOL DIO8/8 M12 6M
  • 数字量模块-AXL E IOL DIO8/8 M12 6M

数字量模块

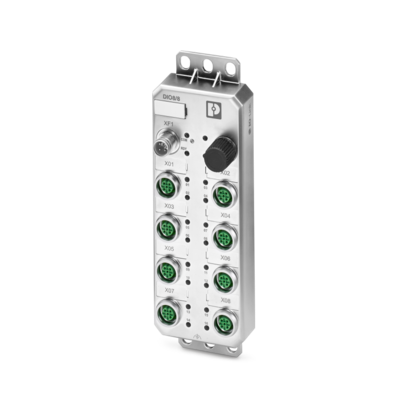

AXL E IOL DIO8/8 M12 6M

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1480997
无现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline E，数字量I/O设备，IO-Link端口 B类: 1，接线方式: M12连接器，A编码，连接技术: 5线，数字输入: 16，24 V DC，连接技术: 4线，数字输出: 16，24 V DC，500 mA，连接技术: 3线，IO-Link，保护等级: IP65/IP67/IP69

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

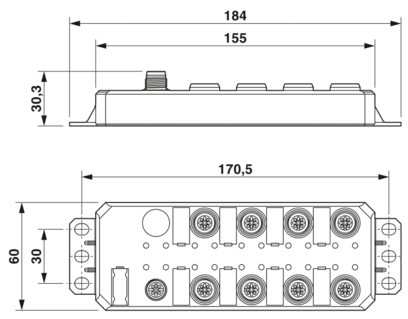

  • 尺寸
    • 宽度

      60 mm

    • 高度

      184 mm

    • 深度

      30.3 mm

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

  • 材料规格
    • 外壳材料

      锌模铸

  • 输入数据

    • 数字量:

    • 输入名称

      数字输入

    • 输入说明

      EN 61131-2 型号1和3

    • 输入数量

      16

    • 电缆长度

      最大 30 m (至传感器)

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 连接系统

      4线

    • 输入电压范围，"0"信号

      -3 V ... 5 V DC

    • 输入电压范围，"1"信号

      11 V DC ... 30 V DC

    • 额定输入电压 UIN

      24 V DC

    • 额定输入电流 UIN

      典型值 2.5 mA

    • 输入滤波时间

      1 ms

    • 保护电路

      极性保护; 是

    • 保护电路

      短路保护; 是

    • 保护电路

      过载保护; 是

    • IO-Link

    • 端口数

      1

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 连接系统

      5线

    • 端口类型

      B类

    • 规范

      V1.1.3

    • 防止极性逆转

      是

    • 传输速度

      230.4 kbps (COM3)

    • 周期

      1 ms

    • 过程数据量

      5 Byte (输入数据)

    • 过程数据量

      2 Byte (输出数据)

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 连接系统

      3线

    • 输出数目

      16

    • 保护电路

      过载保护; 是

    • 保护电路

      短路保护; 是

    • 输出电压

      24 V DC

    • 输出电流

      最大 500 mA (每个输出)

    • 额定输出电压

      24 V DC

    • 断开时的输出电压

      最大 1 V

    • 断开时的输出电流

      最大 300 µA

    • 额定负载，感性

      12 VA (1.2 H，48 Ω，额定电压)

    • 切换频率

      最大 1 每秒 (带电感负载)

    • 抗短脉冲的反转电压

      否

    • 过载行为

      关闭后自动重启

    • 电感过载动作

      输出可能会被毁坏

    • 信号延迟

      最大 100 µs (上电时)

    • 信号延迟

      最大 100 µs (关断时，具备最低50 mA的负载电流)

    • 过流关闭

      作为 700 mA

    • 切断时带接地连接断开的输出电流

      < 1 mA

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline E

    • 类型

      Stand-Alone

    • 特殊性质

      IO-Link

    • 绝缘特性

    • 污染等级

      2 (IEC 60664-1，EN 60664-1)

  • 电气特性

    • 电源: IO-Link

    • 品名

      IO-Link端口电源 (L+)

    • I/O电源的额定电压

      24 V DC (通过IO-Link主站的IO-Link接口供电。)

    • 电源电压范围

      18 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 每个设备的额定电流

      典型值 30 mA

    • 电耗量

      最大 4 A (设备相关：注意通过L+产生的IO-Link主站电流。)

    • 保护电路

      极性保护; 是

    • 电源: IO-Link

    • 品名

      IO-Link端口电源 (P24)

    • I/O电源的额定电压

      24 V DC (通过IO-Link主站的IO-Link接口供电。)

    • 电源电压范围

      18 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 每个设备的额定电流

      典型值 30 mA

    • 电耗量

      最大 4 A (设备相关：注意通过L+产生的IO-Link主站电流。)

    • 保护电路

      极性保护; 是

    • 电源: 传感器

    • 品名

      传感器电源（来自L+）

    • 电耗量

      最大 800 mA (每个端口)

    • 电耗量

      最大 800 mA (设备相关：注意通过L+产生的IO-Link主站电流。)

    • 电源: 传感器

    • 品名

      传感器电源（来自P24）

    • 电耗量

      最大 800 mA (每个端口)

    • 电耗量

      最大 800 mA (设备相关：注意通过L+产生的IO-Link主站电流。)

    • 电源: 执行器

    • 品名

      执行器电源（来自L+）

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 位数

      5

    • 电源电压

      24 V DC (额定电压)

    • 电源电压范围

      18 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电耗量

      最大 4 A

    • 电源: 执行器

    • 品名

      执行器电源（来自P24）

    • 连接方式

      M12连接器，A编码

    • 连接方法方面的注意事项

      符合IEC 61076-2-010标准的推拉自锁式连接或符合IEC 61076-2-101标准的螺钉连接

    • 位数

      5

    • 电源电压

      24 V DC (额定电压)

    • 电源电压范围

      18 V DC ... 30 V DC (包括所有公差，包括纹波)

    • 电耗量

      最大 4 A

    • 电气隔离/电压范围的隔离

    • 测试电压: 24 V电源L+ (IO-Link)/功能接地

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源P24/24 V电源L+ (IO-Link)

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源P24/功能性接地

      500 V AC， 50 Hz， 1 min

  • 连接数据
    • 连接方式

      M12连接器

    • 紧固扭矩

      0.4 Nm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 70 °C

    • 环境温度（运行）

      -40 °C ... 70 °C (扩展，见数据表中的章节“在极端环境条件下使用”)

    • 保护等级

      IP65/IP67/IP69

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 %

    • 允许湿度（存放/运输）

      5 % ... 95 %

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)
