首页/自动化/PLC（控制器）和I/O/远程I/O系统/数字量模块
  • 数字量模块-AXL E EC DIO16 M12 6P
  • 数字量模块-AXL E EC DIO16 M12 6P
  • 数字量模块-AXL E EC DIO16 M12 6P
  • 数字量模块-AXL E EC DIO16 M12 6P
  • 数字量模块-AXL E EC DIO16 M12 6P

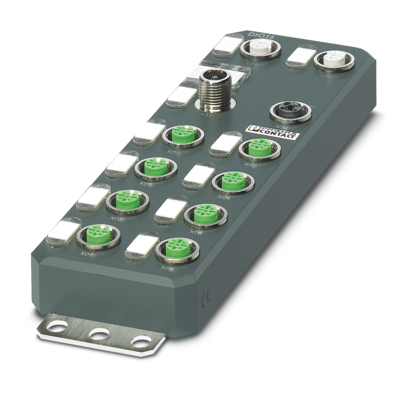

数字量模块

AXL E EC DIO16 M12 6P

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 2701522
无现货
起订量： 1
预计货期：  实际交期请联系客服

Axioline E，数字量I/O设备，EtherCAT®，M12连接器，数字输入: 16，24 V DC，连接技术: 4线，数字输出: 16，24 V DC，连接技术: 3线，塑料外壳，保护等级: IP65/IP67

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数

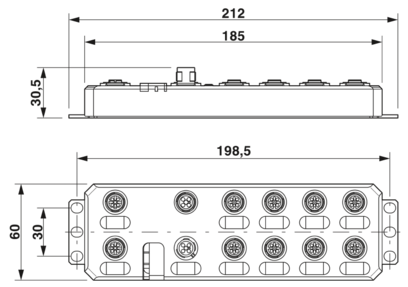

  • 尺寸
    • 宽度

      60 mm

    • 高度

      185 mm

    • 深度

      30.5 mm

    • 孔距

      198.5 mm

    • 关于尺寸数据的注意事项

      高度为212 mm，包括固定夹。

  • 说明

    • 应用说明

    • 应用说明

      只用于工业应用

    • 使用限制

    • EMC说明

      EMC：A类产品，参见下载区内的制造商声明

  • 材料规格
    • 外壳材料

      Pocan®

    • 颜色

      深灰色

  • 接口

    • EtherCAT®

    • 通道数目

      2

    • 连接方式

      M12连接器

    • 连接方法方面的注意事项

      D编码

    • 位数

      4

    • 传输速度

      100 Mbps (自适应)

    • EtherCAT®

    • 设备类型

      EtherCAT®子设备

    • 系统专用协议

      邮箱协议 CANopen® over EtherCAT®

    • 系统专用协议

      邮箱协议 File access over EtherCAT®

    • 规范

      ETG.1000 V1.02

  • 输入数据

    • 数字量:

    • 输入名称

      数字输入

    • 输入说明

      EN 61131-2 型号1和3

    • 输入数量

      16

    • 连接方式

      M12针式插头连接器，双通道槽位

    • 连接系统

      4线

    • 输入电压范围，"0"信号

      0 V DC ... 5 V DC

    • 输入电压范围，"1"信号

      11 V DC ... 30 V DC

    • 额定输入电压 UIN

      24 V DC

    • 额定输入电流 UIN

      典型值 3 mA

    • 每通道的传感器电流

      典型值 75 mA (从US)

    • 总传感器电流

      最大 1.2 A (每台设备)

    • 输入滤波时间

      < 1000 µs

    • 保护电路

      过载保护，传感器电源短路保护

  • 输出数据

    • 数字量:

    • 输出名称

      数字输出

    • 连接方式

      M12针式插头连接器，双通道槽位

    • 连接系统

      3线

    • 输出数目

      16

    • 保护电路

      输出的过载保护、短路保护; 是

    • 输出电压

      24 V DC

    • 因电流中断引起的电压限制

      -28 V ... -17 V

    • 每个通道的最大输出电流

      500 mA

    • 额定输出电压

      24 V DC (从电压US)

    • 输出电压范围

      18 V DC ... 31.2 V DC

    • 断开时的输出电压

      最大 1 V

    • 断开时的输出电流

      最大 20 µA

    • 额定负载，感性

      12 VA (1.2 H，48 Ω，额定电压)

    • 额定负载，阻性

      12 W (48 Ω，额定电压)

    • 切换频率

      最大 5500 每秒 (负载电流不低于50 mA)

    • 切换频率

      最大 1 每秒 (带电感负载)

    • 抗短脉冲的反转电压

      防止反向电压

    • 过载行为

      自动重启

    • 信号延迟

      最大 150 µs (上电时)

    • 信号延迟

      最大 200 µs (切断时)

    • 过流关闭

      最小 0.7 A

  • 产品属性
    • 产品类型

      I/O 部件

    • 产品系列

      Axioline E

    • 类型

      Stand-Alone

    • 特殊性质

      塑料外壳

  • 电气特性

    • 电位

    • 电压电源US

      24 V DC

    • US电源

      最大 4 A

    • US电流损耗

      典型值 8 mA

    • US电流损耗

      最大 1.2 A

    • 电源: 模块电子线路、传感器和执行器

    • 品名

      模块电子元件、传感器和执行器 (US)

    • 连接方式

      M12连接器 ，T编码

    • 位数

      4

    • 电源电压

      24 V DC

    • 电源电压范围

      18 V DC ... 31.2 V DC (包括所有公差，包括纹波)

    • 电耗量

      典型值 190 mA ±15 % (24 V DC)

    • 电耗量

      最大 12 A

    • 电源: 执行器

    • 品名

      其他设备的执行器电源(UA)

    • 连接方式

      M12连接器 ，T编码

    • 位数

      4

    • 电源电压

      24 V DC

    • 电源电压范围

      18 V DC ... 31.2 V DC (包括所有公差，包括纹波)

    • 电耗量

      典型值 3 mA ±15 % (24 V DC)

    • 电耗量

      最大 12 A

    • 电气隔离/电压范围的隔离

    • 测试电压: 24 V电源（通信电源/传感器电源，数字输入/输出）/总线连接（以太网1）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（通信电源/传感器电源，数字输入/输出）/总线连接（以太网2）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（通信电源/传感器电源，数字输入/输出）/FE

      500 V AC， 50 Hz， 1 min

    • 测试电压: 总线连接（以太网1）/FE

      500 V AC， 50 Hz， 1 min

    • 测试电压: 总线连接（以太网2）/FE

      500 V AC， 50 Hz， 1 min

    • 测试电压: 总线连接（以太网1）/总线连接（以太网2）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（执行器电源）/24 V电源（通信电源和传感器电源，数字输入/输出）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（执行器电源）/总线连接（以太网1）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（执行器电源）/总线连接（以太网2）

      500 V AC， 50 Hz， 1 min

    • 测试电压: 24 V电源（执行器电源）/FE

      500 V AC， 50 Hz， 1 min

  • 连接数据
    • 连接方式

      M12连接器

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

      -25 °C ... 60 °C

    • 保护等级

      IP65/IP67

    • 空气压力（运行）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 空气压力（存放/运输）

      70 kPa ... 106 kPa (最高可达海拔3000 m)

    • 环境温度（存放/运输）

      -25 °C ... 85 °C

    • 允许湿度（运行）

      5 % ... 95 %

    • 允许湿度（存放/运输）

      5 % ... 95 %

  • 标准和规范
    • 保护等级

      III (IEC 61140，EN 61140，VDE 0140-1)
