首页/其他/其他/其他/电缆连接器
  • 电缆连接器-M17-17P1N8A8004
  • 电缆连接器-M17-17P1N8A8004
  • 电缆连接器-M17-17P1N8A8004
  • 电缆连接器-M17-17P1N8A8004

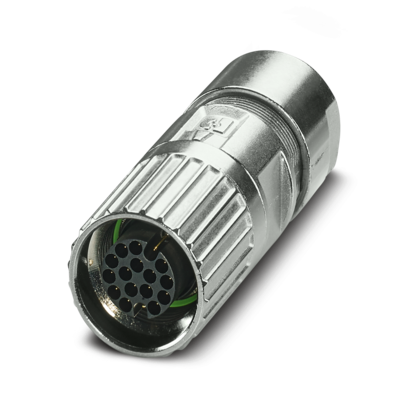

电缆连接器

M17-17P1N8A8004

会员价
￥？
认证享会员价>>
已售： 1000+
物料号： 1629050
无现货
起订量： 1
预计货期：  实际交期请联系客服

M17，电缆连接器， 系列: M17 PRO，直头，屏蔽: 有，螺钉锁紧，位数: 17，旋转方向: 标准，触点类型: 针式插头，压接，电缆直径范围: 8.5 mm ... 12 mm， 编码: N， 产品符合RoHS II非豁免6c (Pb < 0.1 %) 不含铅

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 订货信息:

      单独订购17 x 0.6 mm压接插针

    • 安全注意事项

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      • 产品适用于工厂、控制器和电气设备工程中的应用。

    • 安全注意事项

      • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

    • 安全注意事项

      • 仅使用菲尼克斯电气建议的工具

    • 安全注意事项

      • 该产品必须遵守phoenixcontact.com/products下载页面上的在线安装说明/Design In文档。

    • 安全注意事项

      • 仅在完全插入连接器并互锁时才能操作此连接器。

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 注意电缆的最小弯曲半径。铺设电缆时不得使其扭曲。

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

  • 产品属性
    • 产品类型

      圆形连接器（电缆侧）

  • 连接器

    • 绝缘体

    • 编码

      N

    • 插／拔周期

      100

    • 连接方式

      压接

    • 触点类型

      针式插头

    • 应用

      信号

    • 位数

      17

    • 旋转方向

      标准

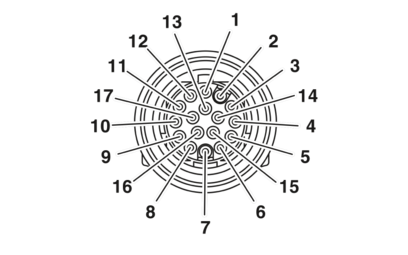

    • 连接图表

      17

    • 接点直径 信号触点

      0.6 mm

    • 李兹导线容量 信号触点 最小

      0.06 mm²

    • 李兹导线容量 信号触点 最大值

      0.5 mm²

    • 额定电流 通过信号触点

      3.6 A

    • 注意事项

      适用于最大导线横截面

    • 额定浪涌电压

      1.5 kV

    • 过电压等级

      II

    • 污染等级

      3

    • 安装高度

      3000 m

    • 外壳

    • 螺纹类型

      M17

    • 锁紧方式

      螺钉锁紧

    • Pg螺钉连接

      无

    • 外壳材料

      GD-Zn

    • 保护等级 (插拔式)

      IP67

    • 保护等级 (插拔式)

      IP68，24h/2m

    • 密封件

    • 电缆外径

      8.5 mm ... 12 mm

  • 环境和真实条件

    • 环境条件

    • 环境温度（运行）

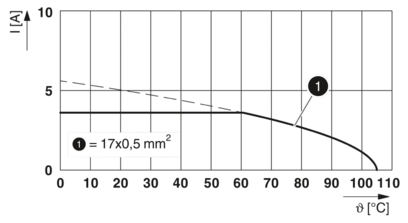

      -40 °C ... 105 °C (参见温度负荷曲线)
