总线电缆

SAC-5P-15,0-900/FSB SCO

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1517945
无现货
起订量： 1
预计货期：  实际交期请联系客服

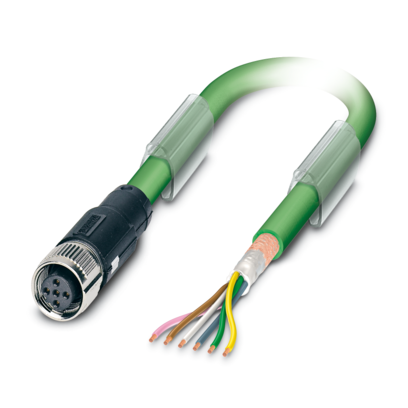

总线电缆，INTERBUS (16 Mbps)，5-位置，PUR 无卤素，豆绿 RAL 6017，屏蔽，自由出线，与 孔式 直头 M12 SPEEDCON，编码: B，电缆长度: 15 m

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      预安装数据电缆

    • 应用

      标准

    • 传感器类型

      INTERBUS

    • 位数

      5

    • 出线口编号

      1

    • 屏蔽

      有

    • 编码

      B

    • 绝缘特性

    • 过电压类别

      II

    • 污染等级

      3

  • 接口
    • 总线系统

      INTERBUS

    • 信号类型/分类

      INTERBUS， 16 Mbps

  • 信号处理
    • 状态显示

      无

    • 状态显示

      否

  • 电气特性
    • 绝缘电阻

      ≥ 100 MΩ

    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      4 A

    • 传输介质

      铜缆

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

    • 密封材料

      NBR

    • 夹具本体材料

      TPU，阻燃性高，具自熄灭性质

    • 接触件材料

      CuSn

    • 材料接触表面

      Ni/Au

    • 接触件载体材料

      PA 6.6

    • 螺钉连接材料

      锌铸，镀镍

  • 连接数据

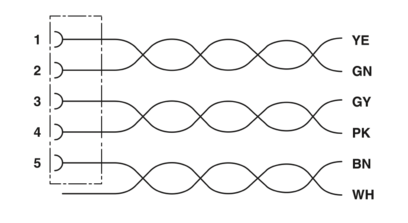

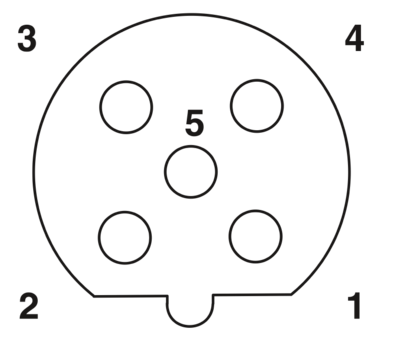

    • 针位分配

    • 触点 | 颜色（信号指示）| 触点（可选）

      1 (孔式插头) | YE (DO)

    • 触点 | 颜色（信号指示）| 触点（可选）

      2 (孔式插头) | GN (DO)

    • 触点 | 颜色（信号指示）| 触点（可选）

      3 (孔式插头) | GY (DI)

    • 触点 | 颜色（信号指示）| 触点（可选）

      4 (孔式插头) | PK (DI)

    • 触点 | 颜色（信号指示）| 触点（可选）

      5 (孔式插头) | BN (GND)

  • 连接器

    • 连接1

    • 类型

      自由出线

    • 连接2

    • 型号

      自由出线

  • 电缆/电线
    • 电缆长度

      15 m

    • INTERBUS [900]

    • 电缆重量

      70 kg/km

    • 位数

      6

    • 屏蔽

      有

    • 光缆类型

      INTERBUS [900]

    • 导线结构

      3 x 2 x 0.22 mm²

    • 信号速度

      0.66 c

    • 导线结构 信号线

      32x 0.10 mm

    • AWG，信号线

      24

    • 导线横截面

      3x 2x 0.22 mm²

    • 电缆外径

      8.00 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      豆绿 RAL 6017

    • 导线材料

      铜质绞合线

    • 导线绝缘材料

      PE

    • 单线，颜色

      绿色-黄色、白色-棕色、灰色-粉色

    • 双绞线

      2根线为一对

    • 总绞线

      3对绞线相互缠绕

    • 绝缘电阻

      ≥ 5 GΩ*km

    • 耦合电阻

      < 250.00 mΩ/m (30 MHz)

    • 回路电阻

      ≤ 159.80 Ω/km

    • 波阻抗

      120 Ω ±20 % (64 kHz)

    • 波阻抗

      100 Ω ±15 % (1 MHz)

    • 电缆容量

      ≤ 60 nF/km (800 Hz)

    • 额定电压，电缆

      250 V (峰值，不适用于高功率应用)

    • 线芯测试电压／线芯

      1500 Vrms

    • 线芯测试电压／屏蔽

      1000.00 Vrms

    • 最小弯曲半径，固定安装

      7,5 x D

    • 最小弯曲半径，活动安装

      15 x D

    • 最小弯曲半径，固定式安装

      60 mm

    • 最小弯曲半径，移动式安装

      120 mm

    • 动态负载能力（弯曲）

      最大折弯次数: 5000000， 弯曲半径: 120 mm， 横向轨迹: 10 m， 横向速度: 1.6 m/s， 加速度: 3.2 m/s²

    • 近端串扰衰减 (NEXT)

      ≥ 61 dB (772 kHz)

    • 近端串扰衰减 (NEXT)

      ≥ 59 dB (1 MHz)

    • 近端串扰衰减 (NEXT)

      ≥ 55 dB (2 МHz)

    • 近端串扰衰减 (NEXT)

      ≥ 50 dB (4 МHz)

    • 近端串扰衰减 (NEXT)

      ≥ 46 dB (8 МHz)

    • 近端串扰衰减 (NEXT)

      ≥ 44 dB (10 MHz)

    • 近端串扰衰减 (NEXT)

      ≥ 41 dB (16 MHz)

    • 近端串扰衰减 (NEXT)

      ≥ 40 dB (20 МHz)

    • 屏蔽衰减

      ≤ 15 dB/km (256 kHz)

    • 屏蔽衰减

      ≤ 24 dB/km (772 kHz)

    • 屏蔽衰减

      ≤ 27 dB/km (1 MHz)

    • 屏蔽衰减

      ≤ 52 dB/km (4 МHz)

    • 屏蔽衰减

      ≤ 84 dB/km (10 MHz)

    • 屏蔽衰减

      ≤ 112 dB/km (16 MHz)

    • 屏蔽衰减

      ≤ 119 dB/km (20 МHz)

    • 阻燃

      符合VDE 0472，第4部分，测试类型B

    • 阻燃

      符合IEC 60332-1

    • 环境温度（运行）

      -40 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -30 °C ... 70 °C (电缆，活动式安装)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 环境温度（运行） (孔式连接器/针式连接器)

      -25 °C ... 90 °C (针式/孔式)
