首页/其他/其他/其他/设备连接器 板后安装
  • 设备连接器 板后安装-SACCBP-FS-M16/2,0-920+EMV-N
  • 设备连接器 板后安装-SACCBP-FS-M16/2,0-920+EMV-N
  • 设备连接器 板后安装-SACCBP-FS-M16/2,0-920+EMV-N

设备连接器 板后安装

SACCBP-FS-M16/2,0-920+EMV-N

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1444704
无现货
起订量： 1
预计货期：  实际交期请联系客服

设备连接器 板后安装，8-位置，孔式， 直头， M12，编码: A，与 端自由出线，板后安装，M16 x 1.5，电缆端头，电缆长度: 2 m， 备选产品符合RoHS II非豁免 6c (Pb < 0.1 %) 产品编号： 1239776

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 说明
    • 操作注意事项

      要达到规定的电气和机械参数，必须保证连接器对已正确锁定并安装好。如果连接器未锁定或有被污染的危险，则必须用保护等级 > IP54的护盖将其密封。还必须考虑因绞线、电缆或PCB组件造成的影响。

    • 订货信息:

      供货范围包括锁紧螺母。

    • 安全注意事项

    • 安全注意事项

      警告：在负载的情况下，不得插入连接器或断开连接器的连接。忽视警告或不当使用会导致人身伤害和/或财产损失。

    • 安全注意事项

      • 警告：仅将功能正常的产品投入运行。必须定期检查产品是否损坏。损坏的产品必须立即退出运行。更换已损坏的产品。本产品无法修理。

    • 安全注意事项

      • 警告：仅允许合格的电气专业人员安装和操作产品。他们必须注意以下安全注意事项。合格人员必须熟悉电气工程基础知识。他们必须能够识别和预防危险。包装上的相关符号表示只允许熟悉电气工程的人员安装和操作产品。

    • 安全注意事项

      • 产品适用于工厂、控制器和电气设备工程中的应用。

    • 安全注意事项

      • 在室外应用中操作连接器时，必须对其进行单独的保护，使其免受环境影响。

    • 安全注意事项

      • 不允许擅自修改或以不正确的方式打开组装好的产品。

    • 安全注意事项

      • 仅使用所列标准的技术数据中规定的匹配连接器（例如phoenixcontact.com/products在线产品附件中列出的连接器）。

    • 安全注意事项

      • 将产品与第三方制造商的产品直接连接使用时，用户应承担责任。

    • 安全注意事项

      • 工作电压 > 50 V AC的情况下，导电连接器壳体必须接地

    • 安全注意事项

      • 确保在铺设电缆时，连接器上的拉力负荷不超过标准中规定的上限。

    • 安全注意事项

      • 遵守相应的技术数据。您可以从以下来源获得相关信息：
      o 产品上
      o 包装标签上
      o 随附提供的文档中
      o 网页phoenixcontact.com/products中的产品下

    • 安全注意事项

      • 仅使用菲尼克斯电气建议的工具

    • 安全注意事项

      • 使用保护盖来保护未使用的连接器。可在网页phoenixcontact.com/products下的产品附件部分中找到合适的附件

    • 安全注意事项

      • 确保已正确连接保护接地或功能性接地。

    • 安全注意事项

      • VDE 0100/1.97 § 411.1.3.2和DIN EN 60 204/11.98 § 14.1.3适用于电缆和/或连接器中组合多个回路的情况

    • 安全注意事项

      • 正常运行时，连接器会生热。取决于环境条件，连接器的表面可能会持续生热。在此情况下，用户有责任发出警告（例如DIN EN ISO 13732-1:2008-12）。

  • 安装
    • 安装类型

      板后安装 M16 x 1.5

  • 产品属性
    • 产品类型

      圆形连接器（设备侧）

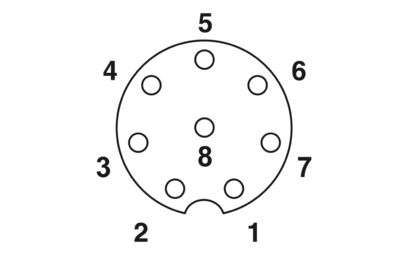

    • 位数

      8

    • 编码

      A

    • 螺纹类型

      M12

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 材料规格
    • 阻燃等级，符合UL 94

      V0

  • 电气特性
    • 额定电压 UN

      48 V AC

    • 额定电压 UN

      60 V DC

    • 额定电流IN

      0.5 A (插头/插座符合IEC 61076-2-101标准要求，须遵守电缆技术数据)

    • 传输介质

      铜缆

  • 连接数据

    • 导线连接

    • 连接方式

      电缆端头

    • 触点类型

      孔式插头

  • 连接器

    • 连接1

    • 插座设计

      孔式

    • 插座出线

      直头

    • 插座螺纹类型

      M12

    • 编码

      A

    • 连接2

    • 插座设计

      端自由出线

  • 电缆/电线
    • 电缆长度

      2 m

    • CANopen®/DeviceNet™，PUR，紫色 [920]

    • 电缆重量

      90 kg/km

    • UL AWM

      21198 (80°C/300 V)

    • 位数

      4

    • 屏蔽

      有

    • 光缆类型

      CANopen®/DeviceNet™，PUR，紫色 [920]

    • 导线结构

      2xAWG24/19+2xAWG22/19

    • 导线结构 信号线

      19x 0.13 mm

    • AWG，信号线

      24

    • 导线结构，电压电源

      19x 0.15 mm

    • AWG电源

      22

    • 导线横截面

      2x 0.25 mm² (数据电缆)

    • 导线横截面

      2x 0.34 mm² (电源)

    • 导线横截面

      1x 0.34 mm² (填充线芯)

    • 线径，包括绝缘层

      1.95 mm ±0.05 mm (数据电缆)

    • 线径，包括绝缘层

      1.4 mm ±0.05 mm (电源)

    • 电缆外径

      6.70 mm ±0.3 mm

    • 外护套，材料

      PUR

    • 外护套，颜色

      紫色 RAL 4001

    • 导线材料

      镀锡铜绞线

    • 导线绝缘材料

      发泡聚乙烯 (数据电缆)

    • 导线绝缘材料

      PE (电源)

    • 单线，颜色

      红黑色，蓝白色

    • 双绞线

      2根线为一对

    • 双绞线屏蔽类型

      塑料涂层铝箔，铝在外侧

    • 总绞线

      2对绞线绞合在1根绞合型填充线芯上

    • 光缆屏蔽盖板

      80 %

    • 绝缘电阻

      ≥ 5 GΩ*km (数据电缆)

    • 绝缘电阻

      ≥ 5 GΩ*km (电源)

    • 回路电阻

      ≤ 181.80 Ω/km (数据电缆)

    • 回路电阻

      ≤ 114.80 Ω/km (电源)

    • 波阻抗

      120 Ω ±10 % (1 MHz)

    • 电缆容量

      额定 40 nF/km (数据电缆)

    • 额定电压，电缆

      ≤ 300 V (峰值，不适用于高功率应用)

    • 线芯测试电压／线芯

      2000 V (50 Hz，1 min)

    • 线芯测试电压／屏蔽

      2000.00 V (50 Hz，1 min)

    • 最小弯曲半径，固定安装

      5 x D

    • 最小弯曲半径，活动安装

      10 x D

    • 最小弯曲半径，固定式安装

      34 mm

    • 最小弯曲半径，移动式安装

      67 mm

    • 动态负载能力（弯曲）

      最大折弯次数: 5000000， 弯曲半径: 70 mm， 弯曲半径: 10 x D， 横向轨迹: 4.5 m， 横向速度: 3 m/s， 加速度: 3 m/s²， 环境温度: -20 °C ... 60 °C

    • 屏蔽衰减

      ≤ 22.9 dB/km (1 MHz)

    • 屏蔽衰减

      ≤ 16.4 dB/km (500 kHz时)

    • 屏蔽衰减

      ≤ 9.5 dB/km (125 kHz时)

    • 无卤素

      符合DIN VDE 0472 第 815 章

    • 无卤素

      符合IEC 60754-1

    • 阻燃

      UL 1581，章节1060；UL 2556，章节9.3 (FT1)

    • 阻燃

      UL 1581，章节1100；UL 2556，章节9.1 (HFT/FT2)

    • 阻燃

      IEC 60332-1-2

    • 阻燃

      符合ISO 6722-1 5.22 (UN ECE-R 118.01)

    • 其它防护功能

      粘合性低

    • 环境温度（运行）

      -40 °C ... 80 °C (电缆，固定式安装)

    • 环境温度（运行）

      -30 °C ... 70 °C (电缆，活动式安装)

    • 环境温度（运行）

      -20 °C ... 60 °C (安装电缆)

    • 环境温度（运行）

      -20 °C ... 60 °C (电缆，用于拖链应用)

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65/IP67

    • UL Type Rating

      Type 4 (indoor use only)

  • 标准和规范

    • M12

    • 标准标识

      M12 针式插头连接器

    • 标准/规格

      IEC 61076-2-109
