首页/其他/其他/其他/穿板式连接
  • 穿板式连接-Q 1,5/4FL/24-M20KU-ESA-ASI BK
  • 穿板式连接-Q 1,5/4FL/24-M20KU-ESA-ASI BK
  • 穿板式连接-Q 1,5/4FL/24-M20KU-ESA-ASI BK
  • 穿板式连接-Q 1,5/4FL/24-M20KU-ESA-ASI BK

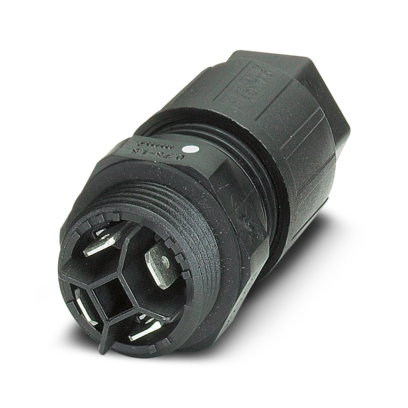

穿板式连接

Q 1,5/4FL/24-M20KU-ESA-ASI BK

会员价
￥？
认证享优惠&积分兑好礼>>
已售： 1000+
物料号： 1437261
无现货
起订量： 1
预计货期：  实际交期请联系客服

采用QUICKON快速连接技术的穿板式连接器，可连接1个或2个AS-i扁平电缆，背面采用4.8 x 0.8 mm手工焊接/滑插式连接

加入购物车 咨询客服 前往官网查看更多
不得小于包装数1！
商品推荐
  • 产品详情
  • 订购说明
技术参数
  • 产品属性
    • 产品类型

      穿板式连接

    • 位数

      4

    • 连接量

      4

    • 每位接线数目

      1

    • 编码

      否

    • 绝缘特性

    • 过电压类别

      III

    • 污染等级

      3

  • 连接数据

    • 连接技术

    • 连接方式 在设备端

      手动焊接/扁平快速插接 (4.8 mm x 0.8 mm)

    • 具有相同横截面尺寸的导线之间的连接频率

      最大 10 (适用相同导线横截面)

    • 导线连接

    • 导线横截面 灵活

      0.75 mm² ... 1.5 mm²

    • 导线横截面 刚性

      0.75 mm² ... 1.5 mm²

    • 可连接导线横截面AWG

      18 ... 16

    • 紧固扭矩 接头螺母

      3 Nm

    • 紧固扭矩 插芯

      4.5 Nm

    • 紧固扭矩 锁紧螺母

      4.5 Nm

    • 扳手尺寸 接头螺母

      19 mm

    • 扳手尺寸 插芯

      24 mm

  • 尺寸
    • 宽度

      24 mm

    • 高度

      24 mm

    • 长度

      55.9 mm

    • 直径

      24 mm

  • 电气特性
    • 额定电涌电压(II/2)

      6 kV

    • 额定电涌电压(III/2)

      6 kV

    • 额定电涌电压(III/3)

      6 kV

    • 额定电流

      15 A

    • 额定电压(II/2)

      1000 V

    • 额定电压(III/2)

      1000 V

    • 额定电压(III/3)

      500 V (带绝缘套管PT/FS 4.8。不带绝缘套管250 V AC。)

    • 额定电压 UN

      500 V AC

    • 额定电压 UN

      500 V DC

    • 额定电流IN

      15 A

  • 材料规格
    • 颜色

      黑色 (RAL 9005)

    • 标识材料 外壳

      PA

    • 阻燃等级，符合UL 94

      V0

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

    • 接触件材料

      铜合金

    • 材料接触表面

      预镀镍和镀锡

    • 接触件载体材料

      PA

  • 电缆/电线
    • 每根绞线的结构符合VDE 0295标准/最小导线直径

      VDE 0295 1到6级/最小0.15mm

    • 线径包括绝缘层

      1.8 mm ... 3 mm

    • 导线绝缘材料

      PVC/PE/TPE/橡胶

  • 安装
    • 安装类型

      板前安装 M20

    • 组装说明

      如果要重新连接导线，须剪除上次的连接部分。 QUICKON组件只能在无负载的情况下插拔。

  • 环境和真实条件

    • 环境条件

    • 保护等级

      IP65

    • 保护等级

      IP67

    • 冲击强度

      IK06

    • 环境温度（运行） (孔式连接器/针式连接器)

      -25 °C ... 80 °C

    • 导线连接时的温度

      -5 °C ... 50 °C
